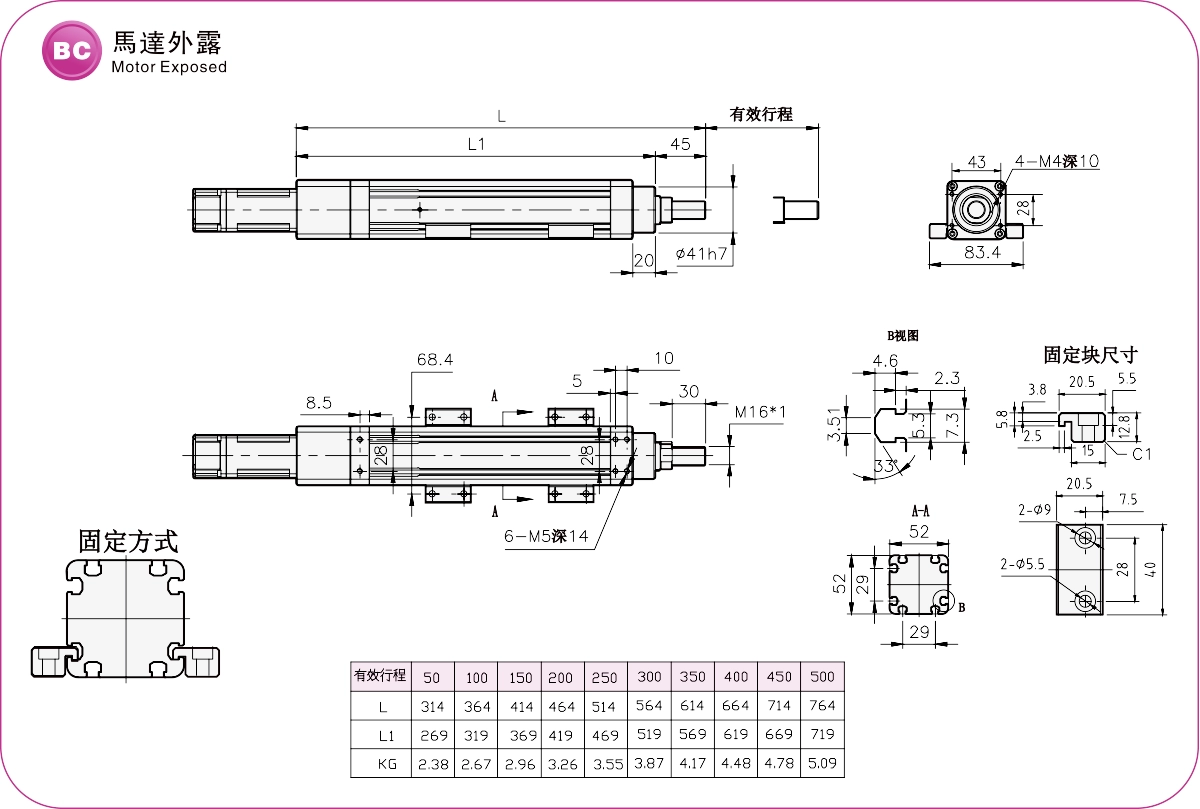

Mevcut konum：Ev > Ürün > Elektrikli silindir > EC Serisi > EC50 > Motor Açıkta

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 30 kg

Dikey Yük: 12 kg

Maksimum Hız: 500 mm/s

Hareket Aralığı: 50-500 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Ek çıkış mili kılavuz çubukları

Çıkış mili, sapmayı azaltmak için harici bir kılavuz çubuğa sahiptir.
Çıkış milinin dış boyutları, müşteri ihtiyaçlarını karşılayacak şekilde özelleştirilebilir.
Ana ünite, bakım sırasında kolayca çıkarılıp yağlanabilmesini sağlayan, zamandan ve kolaylıktan tasarruf sağlayan sabit bir yağ doldurma plakasına sahiptir.
Ana ünite tamamen olukludur ve çeşitli fikstür montaj yönlerine uyum sağlamak için dört taraftan da sabitlenebilir.

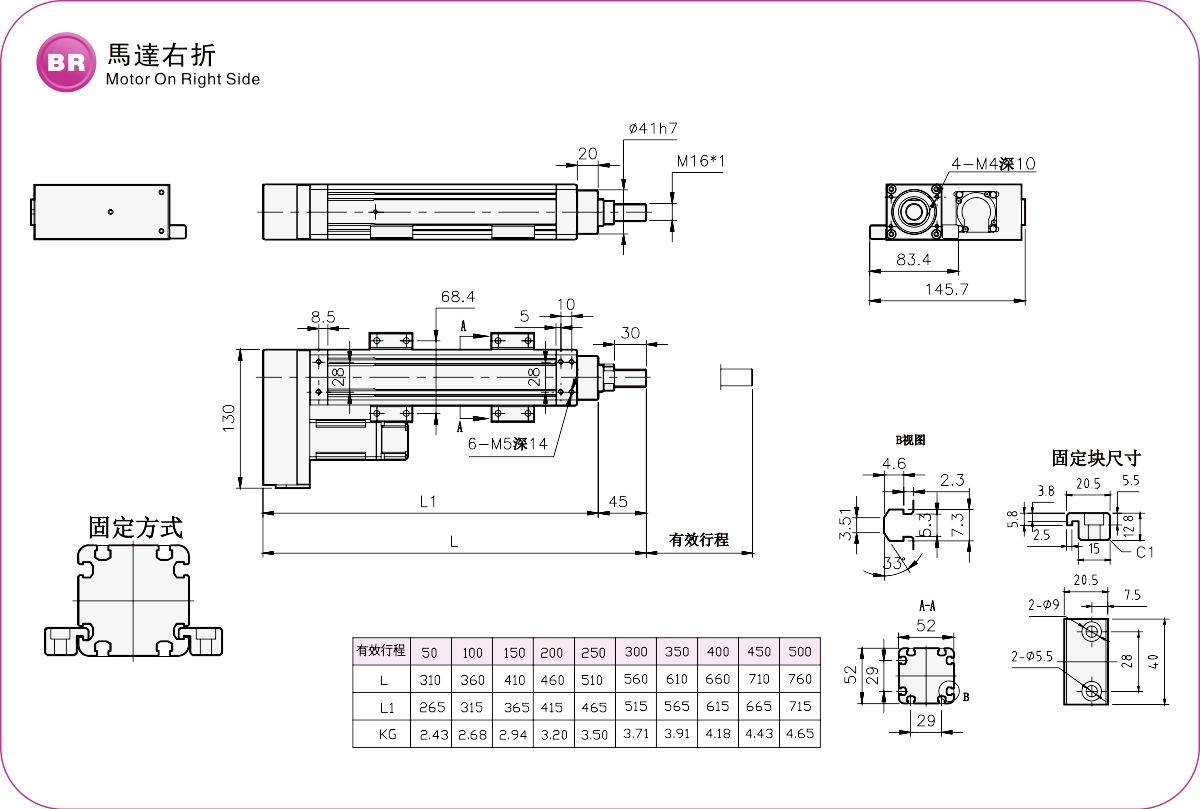

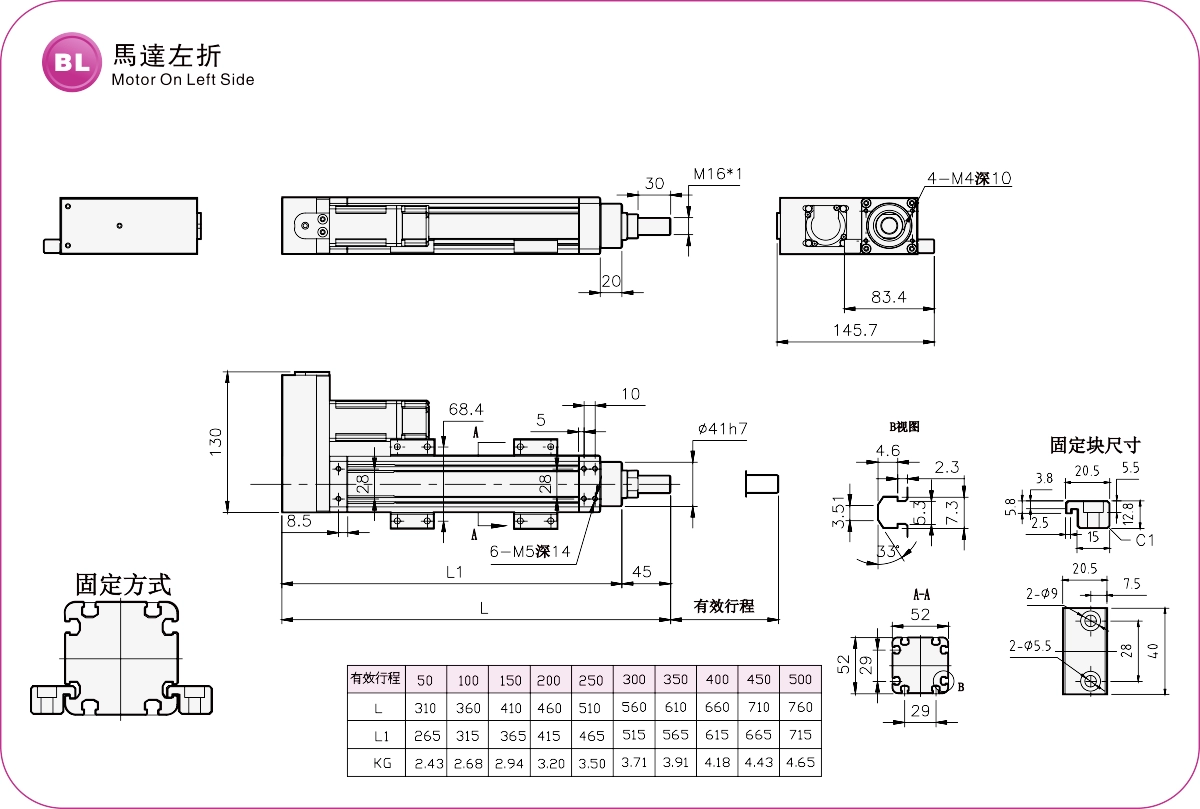

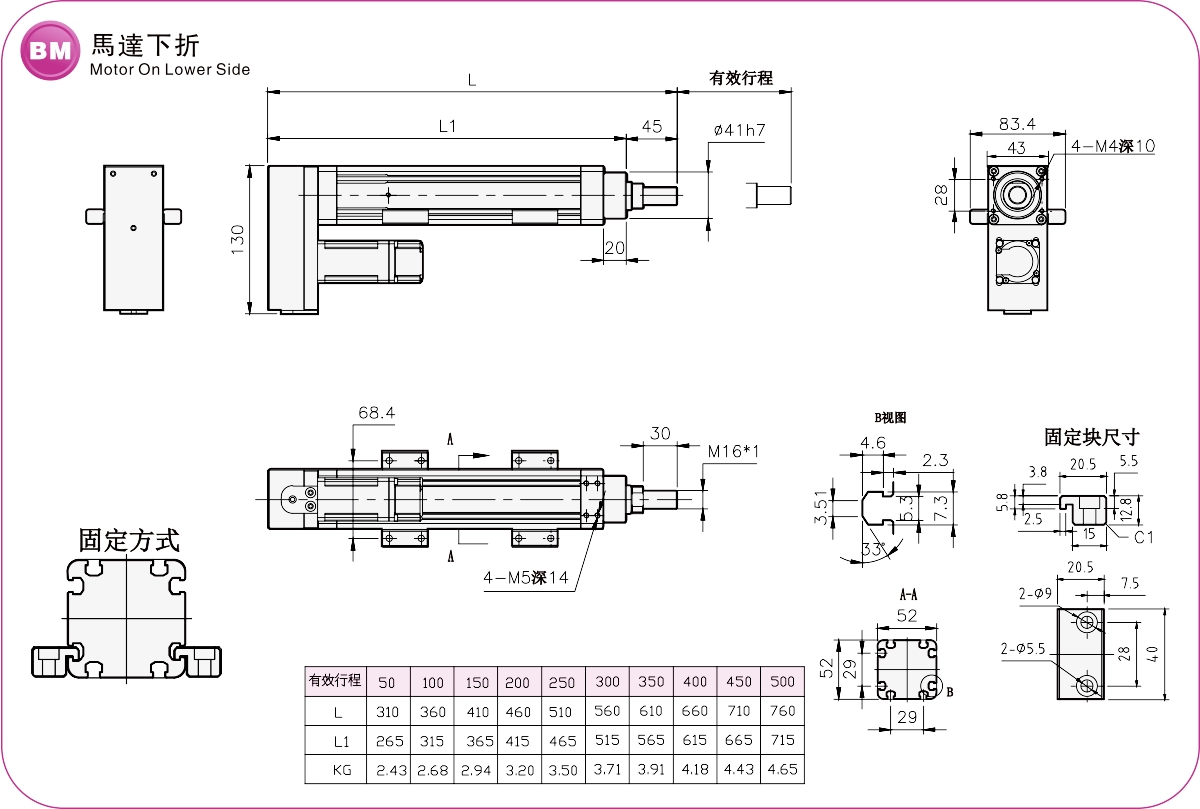

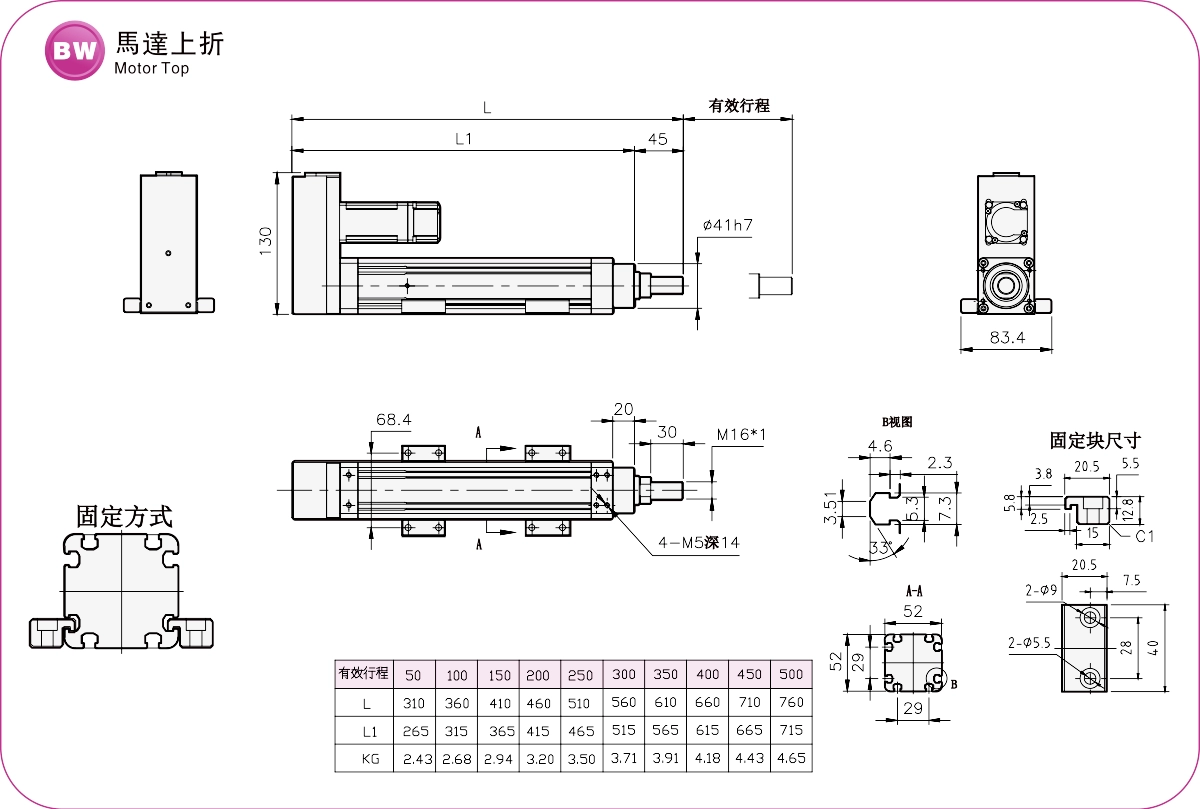

Çeşitli motor yönleri ve özellikleri

Motor, direkt tahrikli veya invertörlü tahrikli olarak seçilebilir.

Sipariş Yöntemi

EC50 -L5 - 100 - BC -M10 B - C 4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Kurşun (mm)		5	10
	Maksimum Hız (mm/sn)		250	500
	Maksimum Yük Kapasitesi	Yatay (kg)	30	15
		Dikey (kg)	12	5
	Nominal İtme Kuvveti (N)		341	170
	Vuruş Aralığı (mm)		50-500mm/50Pitch
	AC Servo Motor Çıkışı (w)		100W
Parçalar	Bilyalı Vida Ø(mm)		C7Ø12
	Bağlantı (mm)		8x8
	Ev Sensörü	Dıştan	CS-6T

Sensör Yerleşimi

Çubuğun Dönme Karşıtı Doğruluğu

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Ortam	Bilyalı Vida	EC 50	100W	52	±0,01	12	5	30	12	250
		EC 50	100W	52	±0,01	12	10	15	5	500
		EC 50L	100W	52	±0,01	12	5	50	15	250
		EC 50L	100W	52	±0,01	12	10	30	8	500
		EC 50T	100W	52	±0,01	12	5	50	15	250
		EC 50T	100W	52	±0,01	12	10	30	8	500
		EC 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
