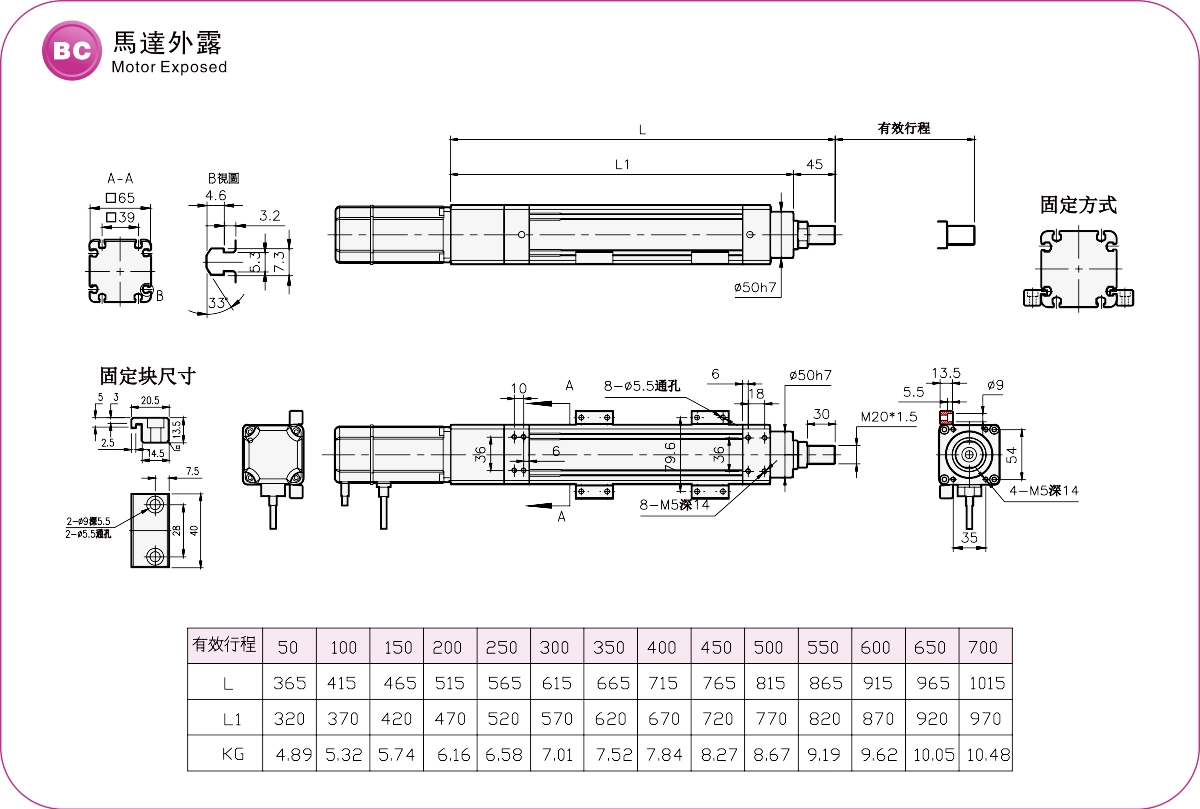

Mevcut konum：Ev > Ürün > Elektrikli silindir > EC Serisi > EC65 > Motor Açıkta

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 110 kg

Dikey Yük: 33 kg

Maksimum Hız: 1000 mm/s

Hareket Aralığı: 50-700 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Ek çıkış mili kılavuz çubukları

Çıkış mili, sapmayı azaltmak için harici bir kılavuz çubuğa sahiptir.
Çıkış milinin dış boyutları, müşteri ihtiyaçlarını karşılayacak şekilde özelleştirilebilir.
Ana ünite, bakım sırasında kolayca çıkarılıp yağlanabilmesini sağlayan, zamandan ve kolaylıktan tasarruf sağlayan sabit bir yağ doldurma plakasına sahiptir.
Ana ünite tamamen olukludur ve çeşitli fikstür montaj yönlerine uyum sağlamak için dört taraftan da sabitlenebilir.

Çeşitli motor yönleri ve özellikleri

Motor, direkt tahrikli veya invertörlü tahrikli olarak seçilebilir.

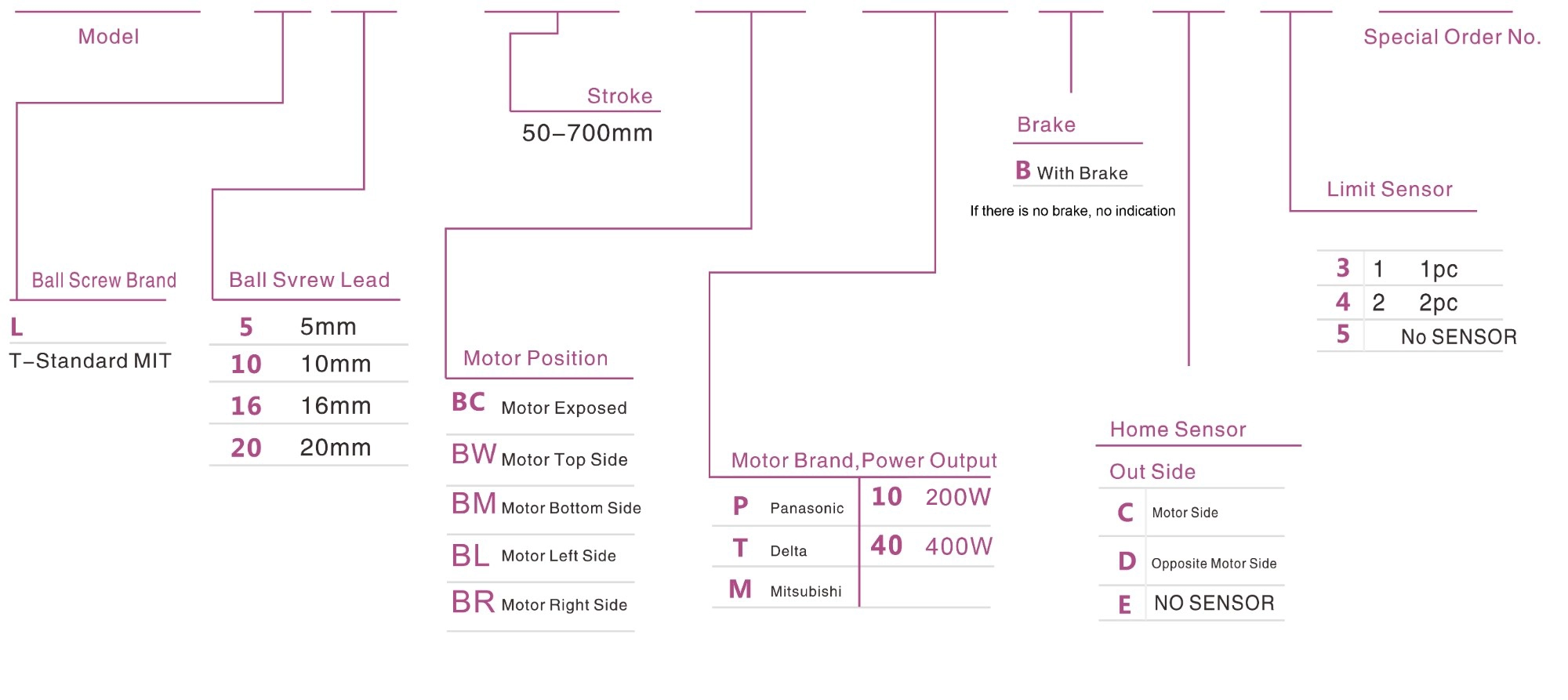

Sipariş Yöntemi

EC65 -L5 - 100 - BC -M4 0 B- C 4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Kurşun (mm)		5	10	16	20
	Maksimum Hız (mm/sn)		250	500	800	1000
	Maksimum Yük Kapasitesi	Yatay (kg)	110	88	48	40
		Dikey (kg)	33	22	10	8
	Nominal İtme Kuvveti (N)		1388	694	433	347
	Vuruş Aralığı (mm)		50-700mm/50Pitch
	AC Servo Motor Çıkışı (w)		400W
Parçalar	Bilyalı Vida Ø(mm)		C7Ø16
	Bağlantı (mm)		10x14
	Ev Sensörü	Dıştan	EE-Sx672(NPN)

Sensör Yerleşimi

Çubuğun Dönme Karşıtı Doğruluğu

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Ortam	Bilyalı Vida	EC 50	100W	52	±0,01	12	5	30	12	250
		EC 50	100W	52	±0,01	12	10	15	5	500
		EC 50L	100W	52	±0,01	12	5	50	15	250
		EC 50L	100W	52	±0,01	12	10	30	8	500
		EC 50T	100W	52	±0,01	12	5	50	15	250
		EC 50T	100W	52	±0,01	12	10	30	8	500
		EC 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		EC 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
