Hafif ve Uzun Ömürlü

X ekseni(GRH12)

Tekrarlanabilirlik:±0,005(mm)

Vidalı Kurşun: 20(mm)

Maksimum Hız: 1000(mm/sn)

İnme: 50-1250(mm) 50mm Adım

AC Servo Motor Çıkışı:400(w)

Y ekseni ( GRH12 )

Tekrarlanabilirlik:±0 0,005 (mm)

Vidalı Kurşun: 20(mm)

Maksimum Hız: 1000(mm/sn)

İnme: 50-500(mm) 50mm Adım

AC Servo Motor Çıkışı:400(w)

X ekseni(GRH12)

Tekrarlanabilirlik:±0,005(mm)

Vidalı Kurşun: 10(mm)

Maksimum Hız: 500(mm/sn)

İnme: 50-1250(mm) 50mm Adım

AC Servo Motor Çıkışı:400(w)

Y ekseni Maksimum yük: 57(kg）

PDF

3D indirme

Cadenas3 İndir

Çok eksenli kombinasyon açıklaması

Çok sayıda tek eksenli kayan tabla sayesinde, 2 eksenli ve 3 eksenli çok eksenli manuel operasyonlar geliştirdik
(1) Dikey çok bölümlü robotlarla karşılaştırıldığında düşük fiyat
(2) Akıllı mekanik tasarım, titreşimi ve deformasyonu azaltabilen yüksek sertlikte ortogonal robotlar sağlar
(3) Tek eksenli kayar tablanın çeşitli olası kombinasyonları

Bağlantı yönü

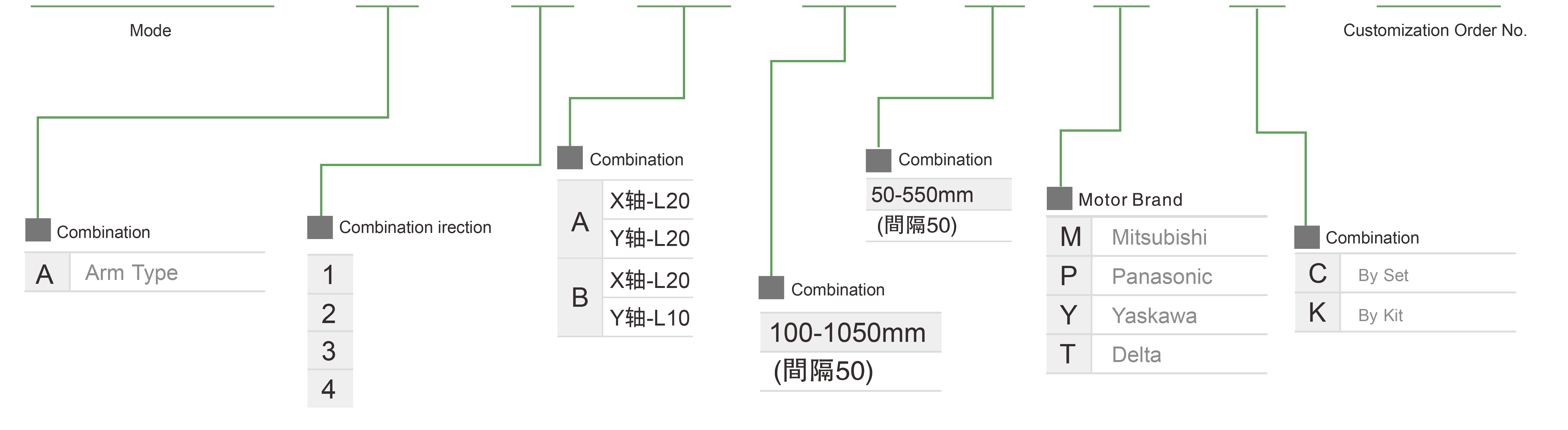

Sipariş Yöntemi

XYGH440 - A - 1 - B - 600 - 450 - M - C- 0001

Şartname

Öğe	X ekseni	Y ekseni
Modeli Türü	GRH12	GRH12
Tekrarlanabilirlik(mm)	±0,005	±0,005
Vidalı Uç (mm)	20	20
Maksimum Hız (mm/sn) ※1	1000	1000
Strok 50 mm Adım (mm)	50-1250	50-500
AC Servo Motor Çıkışı (w)	400	400
Çevre	0~40°C, %85 RH'nin altında

※2 Maksimum hız AC servo motor 3000RPM'ye dayanmaktadır.

Maksimum Yük

Y İnme (mm)	100	150	200	250	300
Y Taşıma Kapasitesi (kg)	4.5	3.9	3.6	3	2.8

*Yalnızca yatay kurulum için

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	Yol göstermek			Maksimum hız(mm/sn)			İnme (mm)
Nerede Kullan	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni
Standart	Vidalı	XYGH210-A	Kol Tipi	2 eksenli	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Eksen	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Eksen	20	10	5	1000	500	250	500~1250	100~550	50~350
