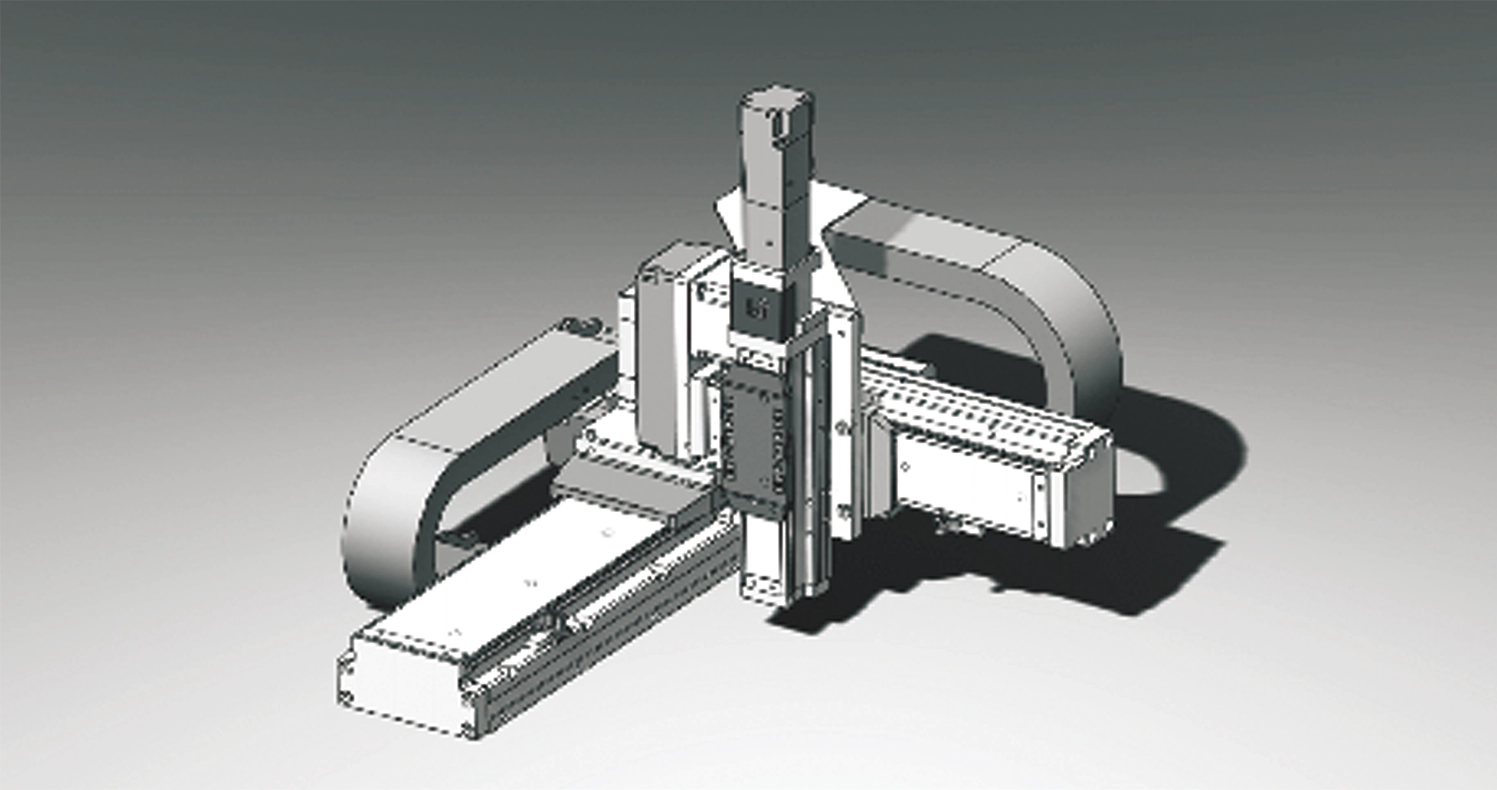

Mevcut konum：Ev > Ürün > Çok Eksenli Aktüatörler > XYGH > XYGH432-A > Doğrudan bağlantı

Hafif ve Uzun Ömürlü

X ekseni (GRH12)

Tekrarlanabilirlik: ±0,005 (mm)

Bilyalı Vida Adımı: 20 (mm)

Maksimum Hız: 1000 (mm/s)

Strok: 50-1100 (mm) 50 mm Adım

AC Servo Motor Çıkışı: 200(w)

Y ekseni ( GRH8 )

Tekrarlanabilirlik: ±0,005 (mm)

Bilyalı Vida Adımı: 10 (mm)

Maksimum Hız: 500 (mm/s)

Strok: 100-500 (mm) 50 mm Adım

AC Servo Motor Çıkışı: 100 (w)

Z ekseni (GRH5)

Tekrarlanabilirlik: ±0,005 (mm)

Bilyalı Vida Adımı: 2 (mm)

Maksimum Hız: 100 (mm/s)

Strok: 50-100 (mm) 50 mm Adım

AC Servo Motor Çıkışı: 50(w)

Z ekseni Maksimum yük: 10 (kg)

PDF

3D indirme

Cadenas3 İndir

Çok eksenli kombinasyon açıklaması

Tek eksenli kayar tablaların çoklu kombinasyonları aracılığıyla, 2 eksenli ve 3 eksenli çok eksenli manuel operasyonlar geliştirdik
(1) Dikey çok bölümlü robotlarla karşılaştırıldığında düşük fiyat
(2) Akıllı mekanik tasarım, titreşimi ve deformasyonu azaltabilen yüksek rijitliğe sahip dik açılı robotlar elde eder
(3) Tek eksenli kayar tablanın çeşitli olası kombinasyonları

Bağlantı yönü

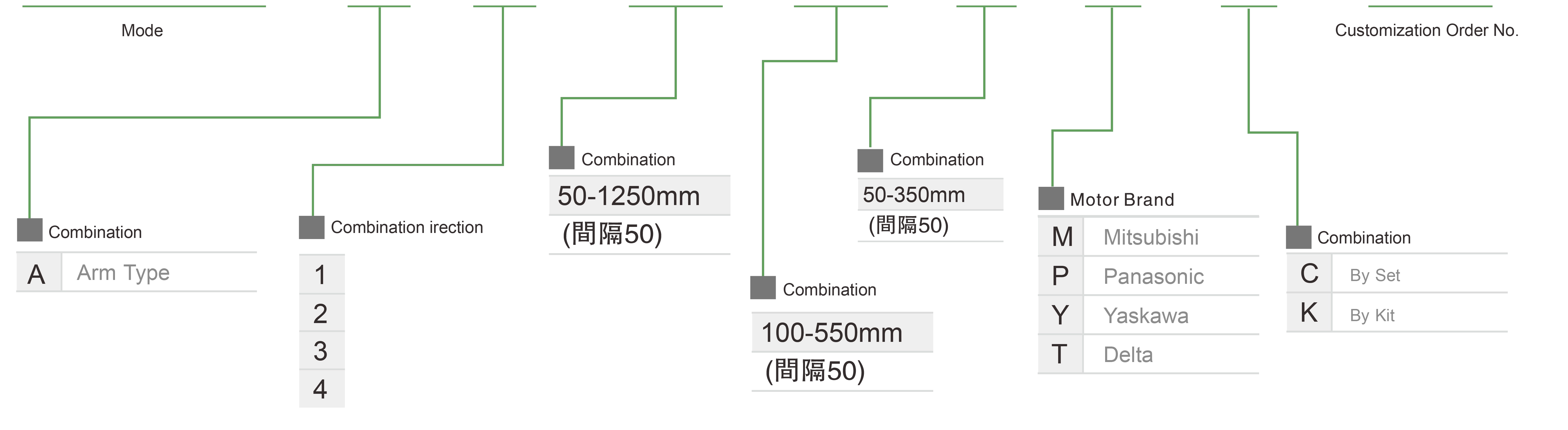

Sipariş Yöntemi

XYGH432 - A - 1 - 300 - 300 - 100 - M - C - 0001

Özellikler

Öğe	X ekseni	Y ekseni
Model Tipi	GRH5	GRH4
Tekrarlanabilirlik (mm)	±0,005	±0,005
Bilyalı Vidalı Vida Adımı (mm)	20	2
Maksimum Hız (mm/sn) ※1	1000	100
Strok 50 mm Adım (mm)	50-800	100-300
AC Servo Motor Çıkışı (w)	100	50
Çevre	0~40°C, %85'in altında bağıl nem

※2 Maksimum hız, 3000 RPM'lik AC servo motora göre belirlenmiştir.

Maksimum Yük Kapasitesi

Y Hareket Mesafesi (mm)	100	150	200	250	300
Y Yük Kapasitesi (kg)	4.5	3.9	3.6	3	2.8

*Sadece yatay kurulum için geçerlidir

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	Yol göstermek			Maksimum hız (mm/s)			Strok (mm)
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni
Standart	Bilyalı Vida	XYGH210-A	Kol Tipi	2 eksenli	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Eksen	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Eksen	20	10	5	1000	500	250	500~1250	100~550	50~350
