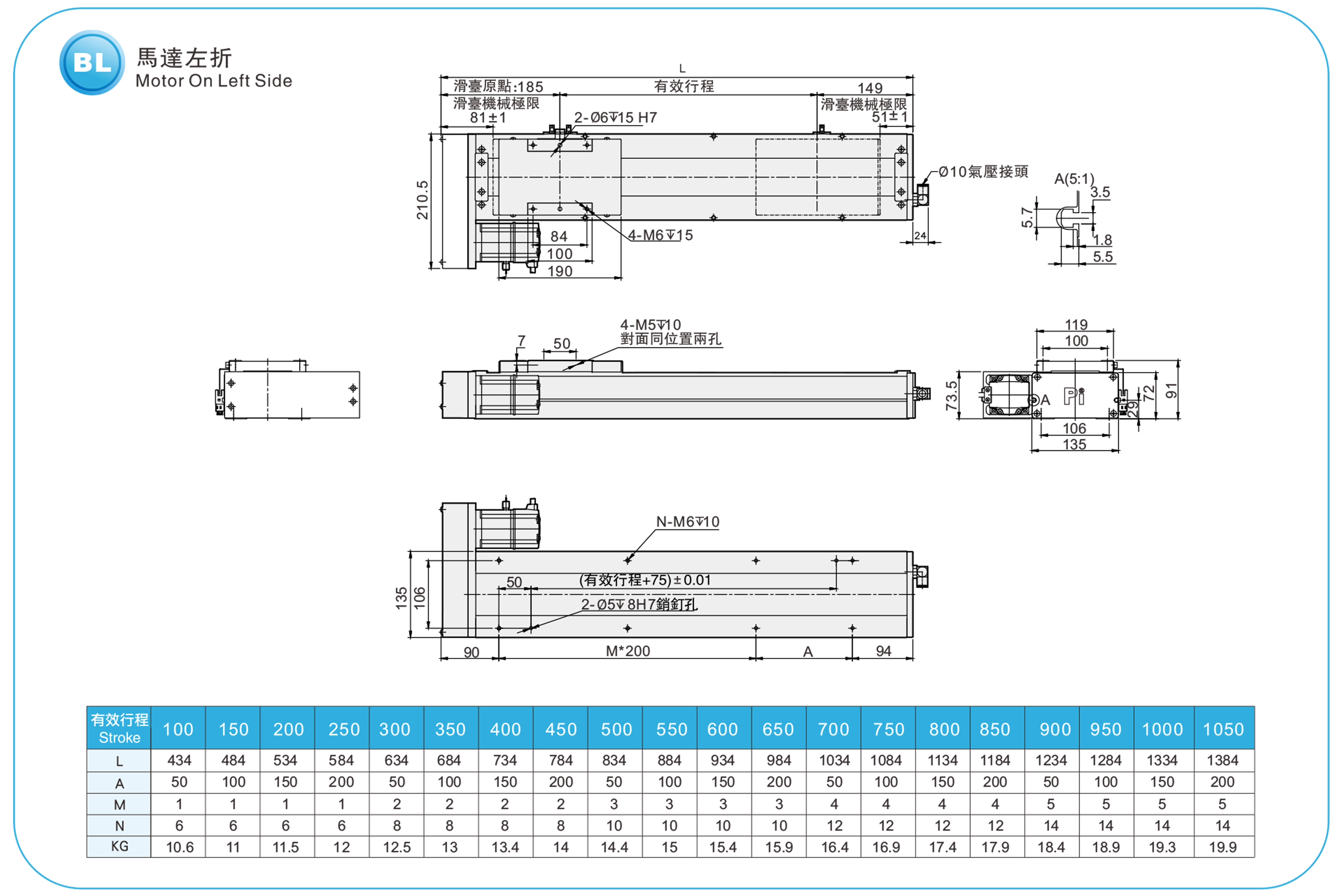

Mevcut konum：Ev > Ürün > Temiz Oda Tipi Aktüatör > RMD Serisi > RMD14 > Sol katlama

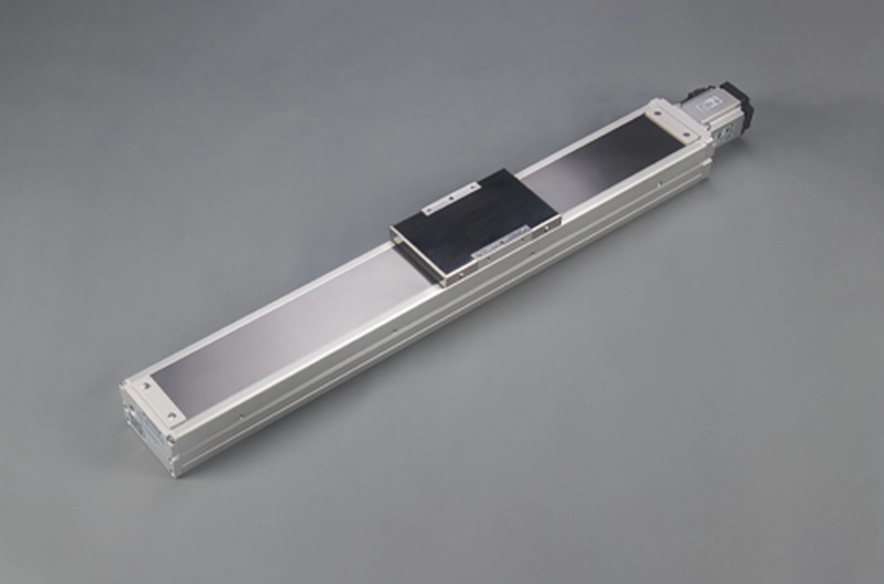

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 110 kg

Dikey Yük: 33 kg

Maksimum Hız: 1600 mm/s

Strok Aralığı: 100-1050 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Çeşitli kayar koltuk stilleri

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür. Sektörde tek patentli yakıt nozulu tasarımına sahip olup, yağı enjekte etmek için kızağa tek bir yakıt nozulu kullanır. Aynı anda yağ enjekte edebilir ve somunu ve birden fazla kızak setini koruyabilir, bu da bakımı sizin için daha kolay ve zaman tasarrufu sağlar. Yakıt nozulunun montaj yönü müşteri ihtiyaçlarına göre seçilebilir.

Yüksek rijitliğe sahip gövde/yüksek rijitliğe sahip üst kapak

Yüksek rijitliğe sahip gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını araştırın ve eleman analizi yoluyla en iyi rijitlik/ağırlık oranına sahip yapısal tasarımı elde edin. Bükülmeyi önleyici üst kapak: Özel bükülmeyi önleyici tasarımı sayesinde, üst kapak uzun mesafeli kullanım sırasında kolayca bükülmez veya deforme olmaz.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Vidalı marka kurşun kalem, seçim için uygun koltuk yok.

Farklı hassasiyet ve hız gereksinimlerine göre uygun vida özellikleri ve markaları seçilebilir.

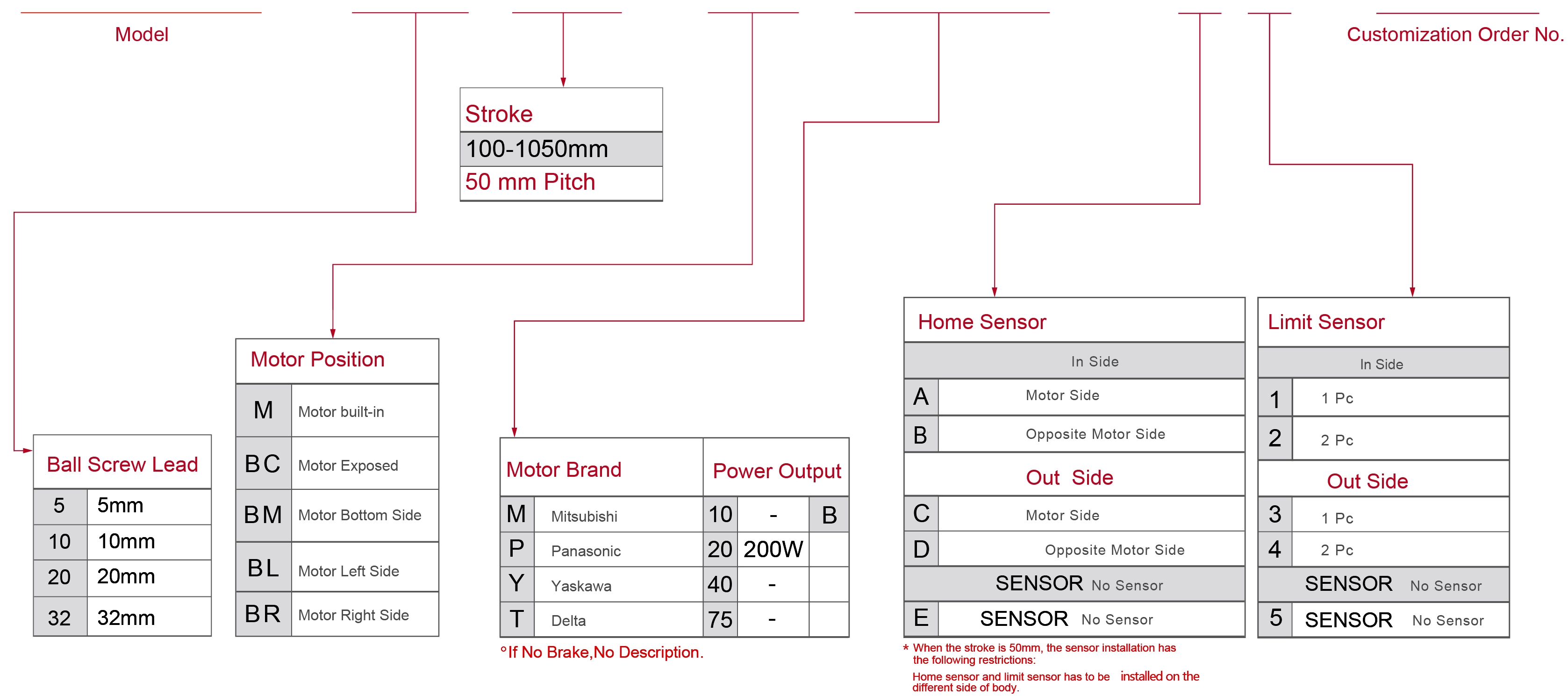

Sipariş Yöntemi

RMD14 - L5-100- M -M75B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	32
	Maksimum Hız (mm/sn)		250	500	1000	1600
	Maksimum Yük Kapasitesi	Yatay (kg)	95	75	35	15
		Dikey (kg)	27	18	7	-
	Nominal İtme Kuvveti (N)		683	341	174	107
	Vuruş Aralığı (mm)		100-1050 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		200W
	Bilyalı Vida Ø (mm)		C7Ø16
	Yüksek Rijitlikli Lineer Kılavuz (mm)		G15xY12.5
	Bağlantı (mm)		10x14
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

*Hareketli mesafe 750 mm'yi aştığında, bilyalı vidanın salınımı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	60 kg	2515	242	232
	80 kg	1811	172	164
	95 kg	1537	138	133
Kurşun10	30 kg	2727	470	430
	50 kg	1577	266	242
	75 kg	1004	164	150
Kurşun16	10 kg	2304	1222	1028
	20 kg	1443	540	451
	44 kg	1005	324	271
Kurşun20	10 kg	1555	840	623
	20 kg	1033	545	405
	35 kg	-	-	-

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	55 kg	257	269	2883
	75 kg	178	186	2000
	95 kg	133	138	1537
Kurşun10	35 kg	363	395	2368
	55 kg	218	238	1445
	75 kg	150	164	1004
Kurşun16	12 kg	854	1019	2552
	20 kg	500	596	1588
	35 kg	271	324	1005
Kurşun20	8 kg	787	1060	1980
	15 kg	405	545	1033
	-	-	-	-

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	15 kg	1118	1118
	22 kg	770	770
	27 kg	626	626
Kurşun10	10 kg	1500	1500
	14 kg	1072	1072
	18 kg	833	833
Kurşun16	4 kg	2980	2980
	7 kg	1700	1700
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	551
MP	552
Bay	485

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Çevre	Bilyalı Vida	RMD12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMD14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMD17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMD22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMD28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

* En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir. En yüksek hız, step motorun maksimum devir sayısına (500 rpm) göre belirlenir.

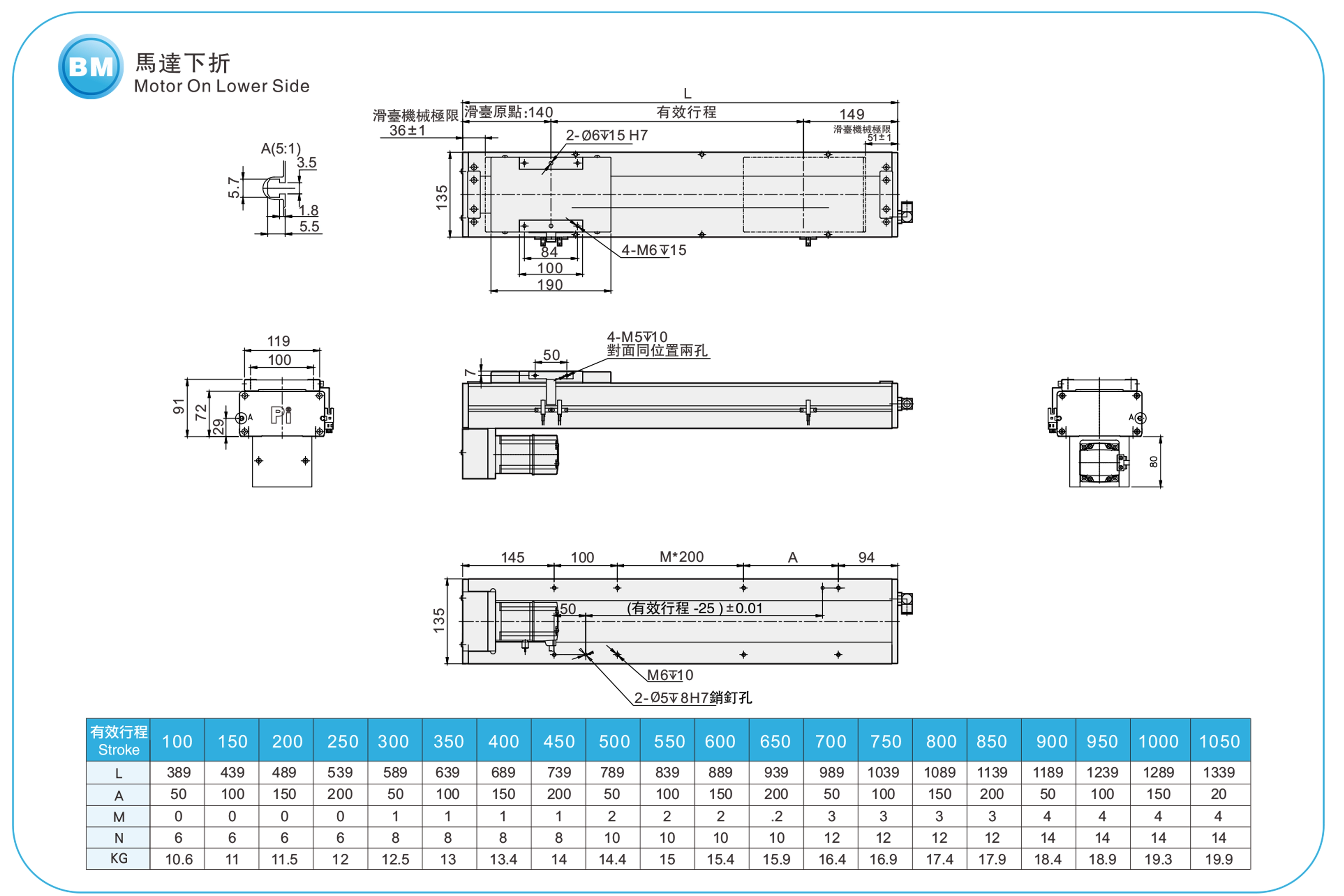

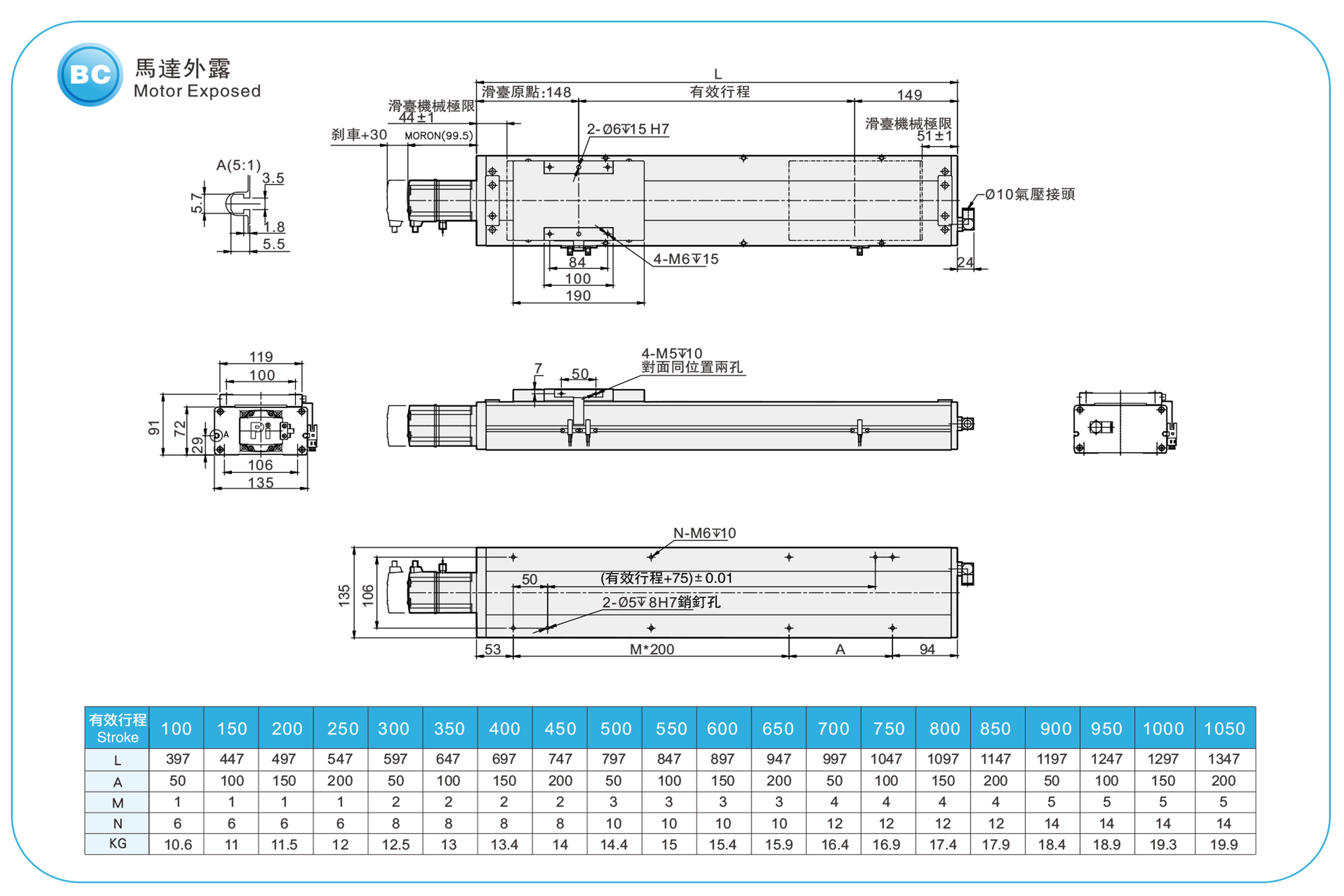

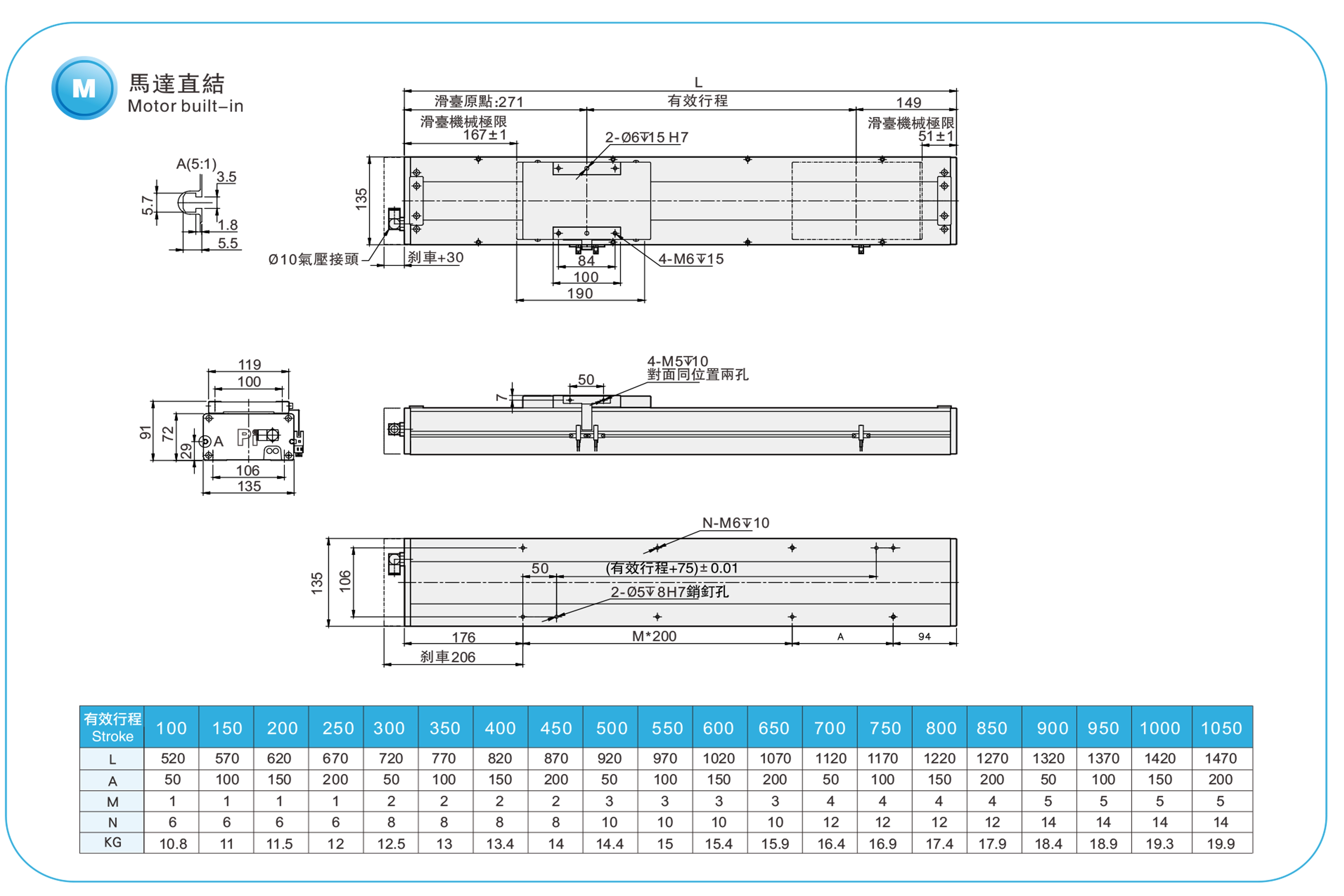

Motor Açıkta / Motor Dahili
