Mevcut konum：Ev > Ürün > Robot 7. Eksen > RMH Serisi > RMH17S > Dahili Motor

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 110 kg

Dikey Yük: 33 kg

Maksimum Hız: 1280 mm/s

Strok Aralığı: 800-2200 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Çeşitli kayar koltuk stilleri

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür. Sektörde tek patentli yakıt nozulu tasarımına sahip olup, yağı enjekte etmek için kızağa tek bir yakıt nozulu kullanır. Aynı anda yağ enjekte edebilir ve somunu ve birden fazla kızak setini koruyabilir, bu da bakımı sizin için daha kolay ve zaman tasarrufu sağlar. Yakıt nozulunun montaj yönü müşteri ihtiyaçlarına göre seçilebilir.

Yüksek rijitliğe sahip gövde/yüksek rijitliğe sahip üst kapak

Yüksek rijitliğe sahip gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını araştırın ve eleman analizi yoluyla en iyi rijitlik/ağırlık oranına sahip yapısal tasarımı elde edin. Bükülmeyi önleyici üst kapak: Özel bükülmeyi önleyici tasarımı sayesinde, üst kapak uzun mesafeli kullanım sırasında kolayca bükülmez veya deforme olmaz.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Vidalı marka kurşun kalem, seçim için uygun koltuk yok.

Farklı hassasiyet ve hız gereksinimlerine göre uygun vida özellikleri ve markaları seçilebilir.

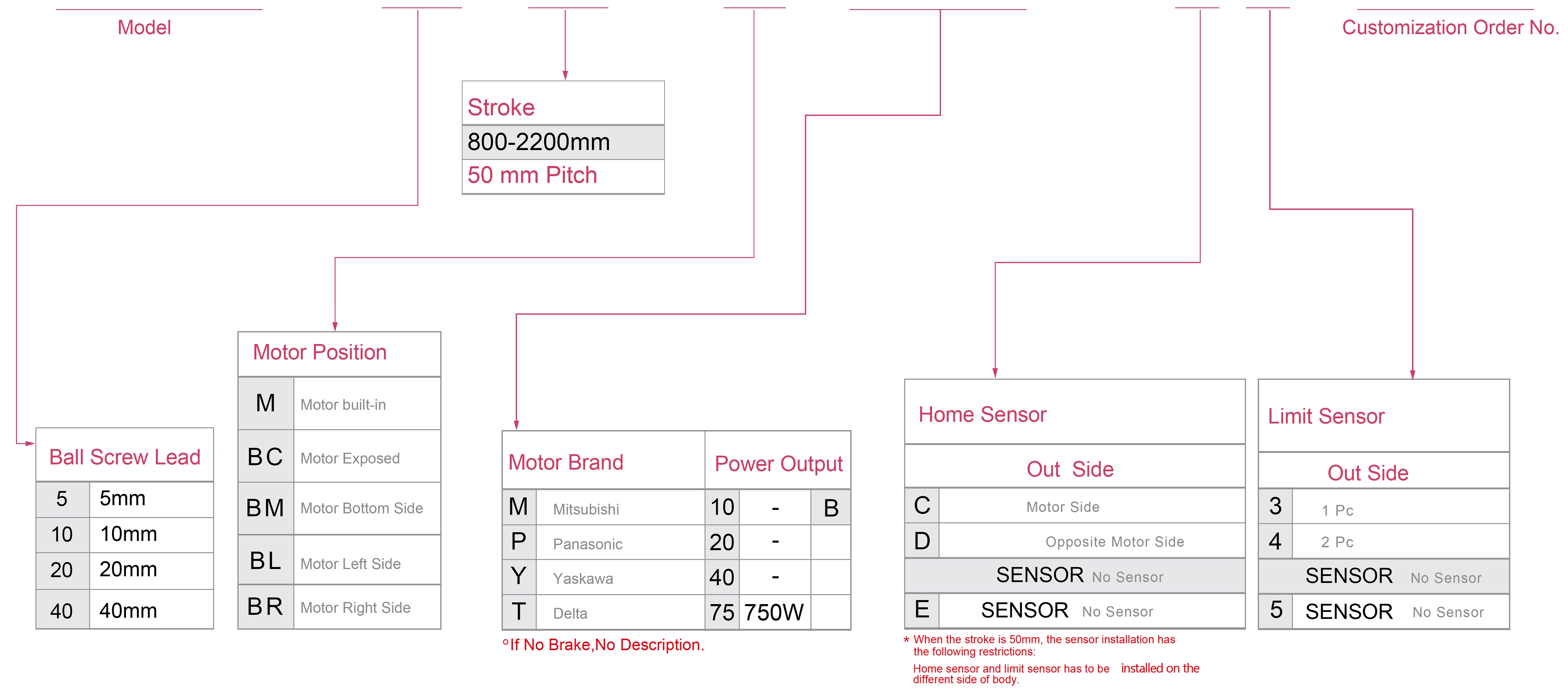

Sipariş Yöntemi

RMH17S - L5-800- M -M40B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	32
	Maksimum Hız (mm/sn)		200	400	800	1280
	Maksimum Yük Kapasitesi	Yatay (kg)	110	90	40	30
		Dikey (kg)	33	22	10	8
	Nominal İtme Kuvveti (N)		1388	694	347	218
	Vuruş Aralığı (mm)		800-2200 mm/50 mm Adım Aralığı
Parçalar	AC Servo Motor Gücü (W)		400W
	Bilyalı Vida Ø (mm)		C7Ø16
	Yüksek Rijitlikli Lineer Kılavuz (mm)		G15xY12.5
	Bağlantı (mm)		14x10
	Ev Sensörü	Dıştan	EE-SX672(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

*Hareketli mesafe 750 mm'yi aştığında, bilyalı vidanın salınımı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	70 kg	2092	162	208
	90 kg	1555	117	149
	110 kg	1210	88	113
Kurşun10	60 kg	1107	172	208
	75 kg	848	130	156
	90 kg	680	101	122
Kurşun20	20 kg	1498	491	520
	30 kg	973	313	334
	40 kg	712	225	238
Kurşun32	10 kg	1311	692	625
	20 kg	633	326	295
	30 kg	405	203	187

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	75 kg	190	148	1911
	95 kg	140	108	1450
	110 kg	113	88	1210
Kurşun10	65 kg	188	156	1008
	80 kg	144	119	788
	90 kg	122	101	680
Kurşun20	25 kg	408	382	1180
	35 kg	280	262	825
	40 kg	238	225	712
Kurşun32	15 kg	408	449	860
	25 kg	230	252	495
	30 kg	187	203	405

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	15 kg	940	940
	22 kg	640	640
	33 kg	427	427
Kurşun10	10 kg	1248	1248
	14 kg	894	894
	22 kg	569	569
Kurşun20	7 kg	1417	1417
	10 kg	993	993
	-	-	-
Kurşun32	5 kg	1255	1255
	8 kg	785	785
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	605
MP	448
Bay	448

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Çevre	Bilyalı Vida	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Ekstra uzun strok serisi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Çevre	Bilyalı Vida	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir. En yüksek hız, step motorun maksimum devir sayısına (500 rpm) göre belirlenir.

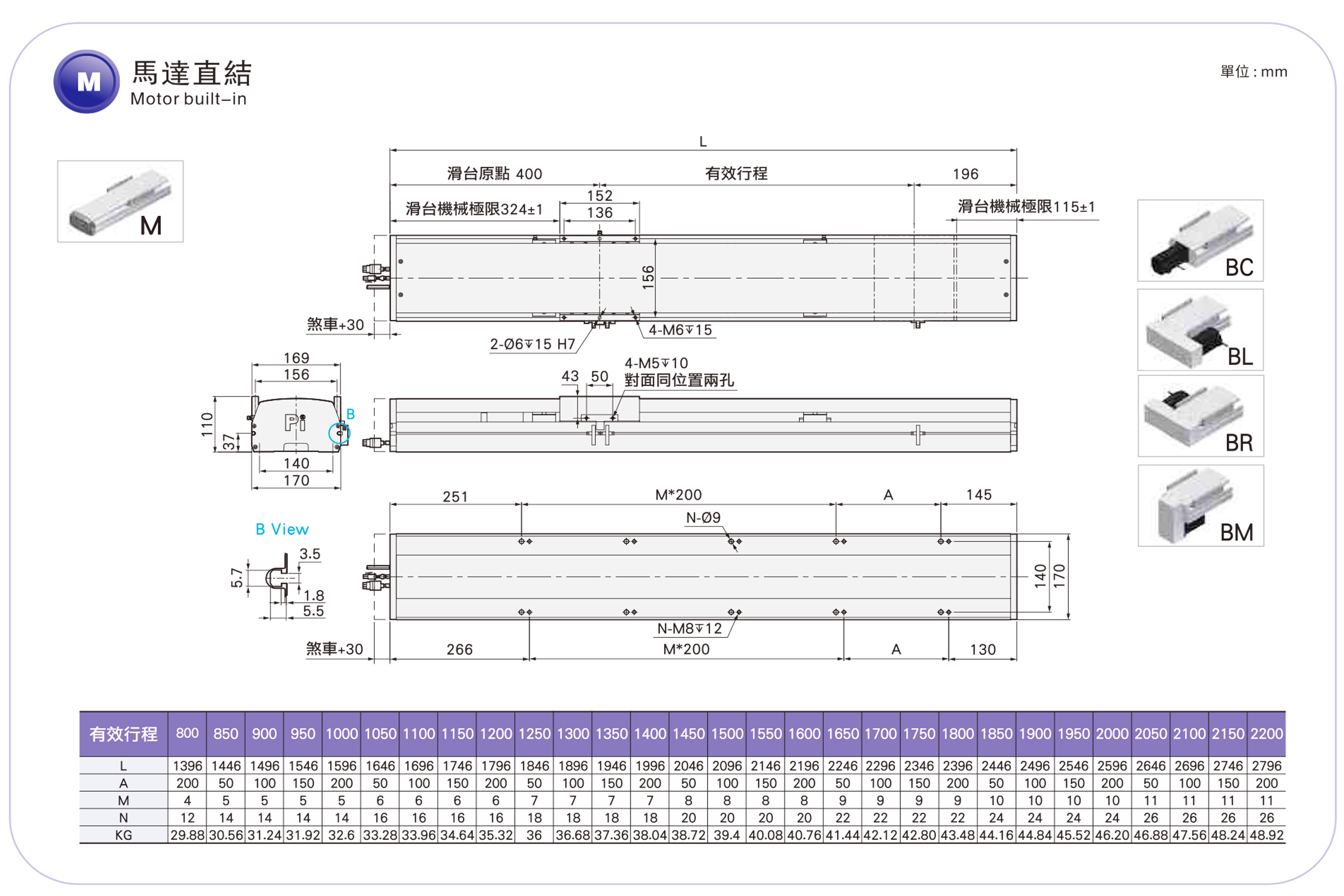

Dahili motor
