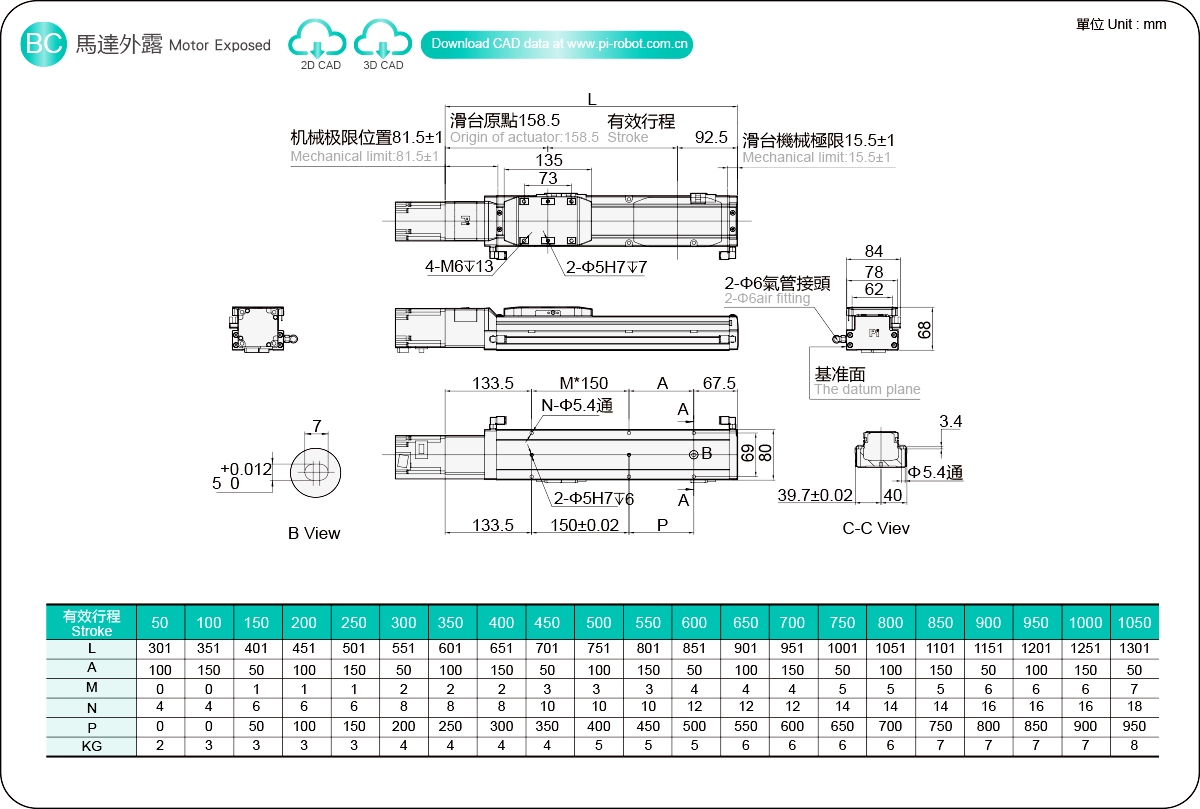

Mevcut konum：Ev > Ürün > Temiz Oda Tipi Aktüatör > GSD Serisi > GSD8 > Motor Açıkta

Hafif ve Uzun Ömürlü

Gövde genişliği: 60-200 mm

Tekrarlanabilirlik: ±0,005/0,01 mm

Yatay Yük: 50 kg

Dikey Yük: 20 kg

Maksimum Hız: 250 mm/s

Hareket Aralığı: 50-1050 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Dört sütunlu bilye tasarımı - geliştirilmiş doğruluk

Boşluksuz yapısı sayesinde "dairesel yay oluğuna" hafif ve kolay bir şekilde hareket edebilir, bu da uzun süre yüksek hassasiyeti korumayı kolaylaştırır.
İç kaydırıcı, dört yönde de aynı nominal yükü taşıyabilir ve her yönde kullanılabilir.
Yüksek rijitlik, yüksek hassasiyet, düşük sürtünme, yüksek hızlı hareket yük kapasitesi ve uzun kullanım ömrü sunar.

Daha kompakt yapı

Geleneksel ürünlere kıyasla ürün boyutu küçültülmüştür. Ekipmana kolayca monte edilebilir ve ekipmanın kendisinin minyatürleştirilmesine de katkıda bulunur.

Uzun yolculuk

3000 mm'ye kadar hareket aralığına ve 2200 mm/s azami hıza sahip, dört kolonlu, bilyalı vidalı, gömülü kayar tabla.

Dikey olarak monte edilebilir.

Tüm seriler dikey olarak monte edilebilir.

Basit bakım - son derece düşük maliyet

Serinin tamamı, kapağı çıkarmadan harici olarak yağlanabilir. Özel çelik kayış yapısı tasarımına sahip, kendinden yağlamalı yağ depolama sistemine sahiptir.

Komple tasarımlar - sayısız avantaj

Çelik bant koruması sayesinde yab cisimlerin doğrudan kayar tablaya düşmesi önlenir ve toz oluşumu azaltılır; temiz oda ortamlarında kullanılabilir ve farklı üreticilerin motorları ve montaj yöntemleriyle donatılabilir.

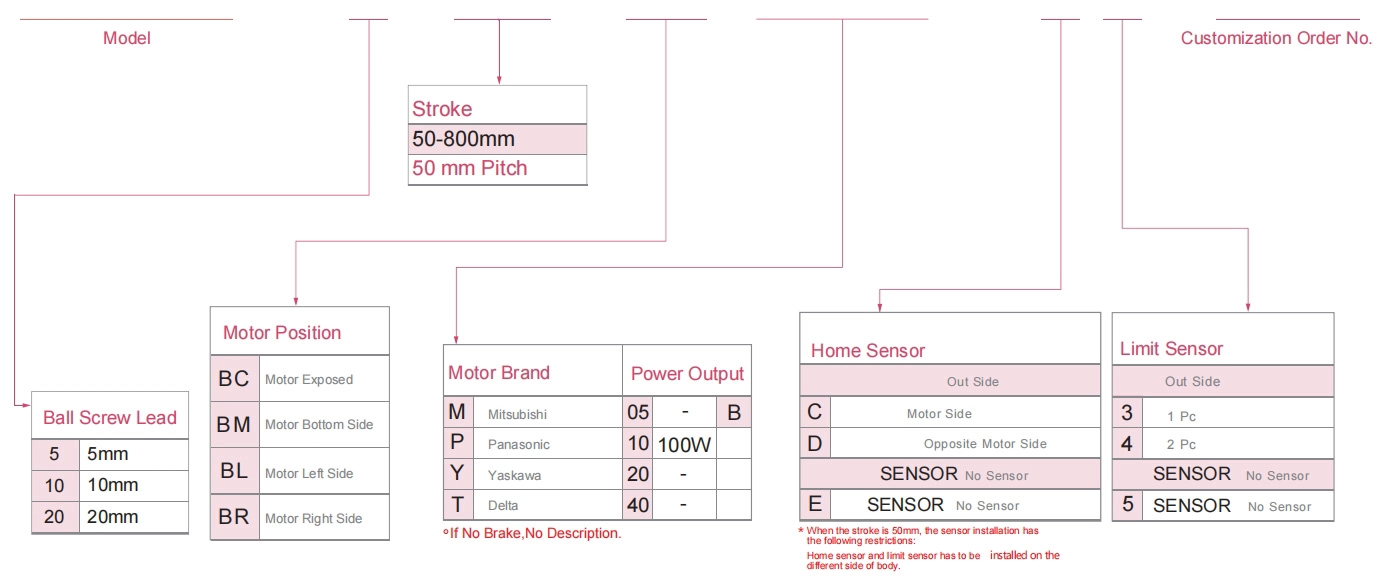

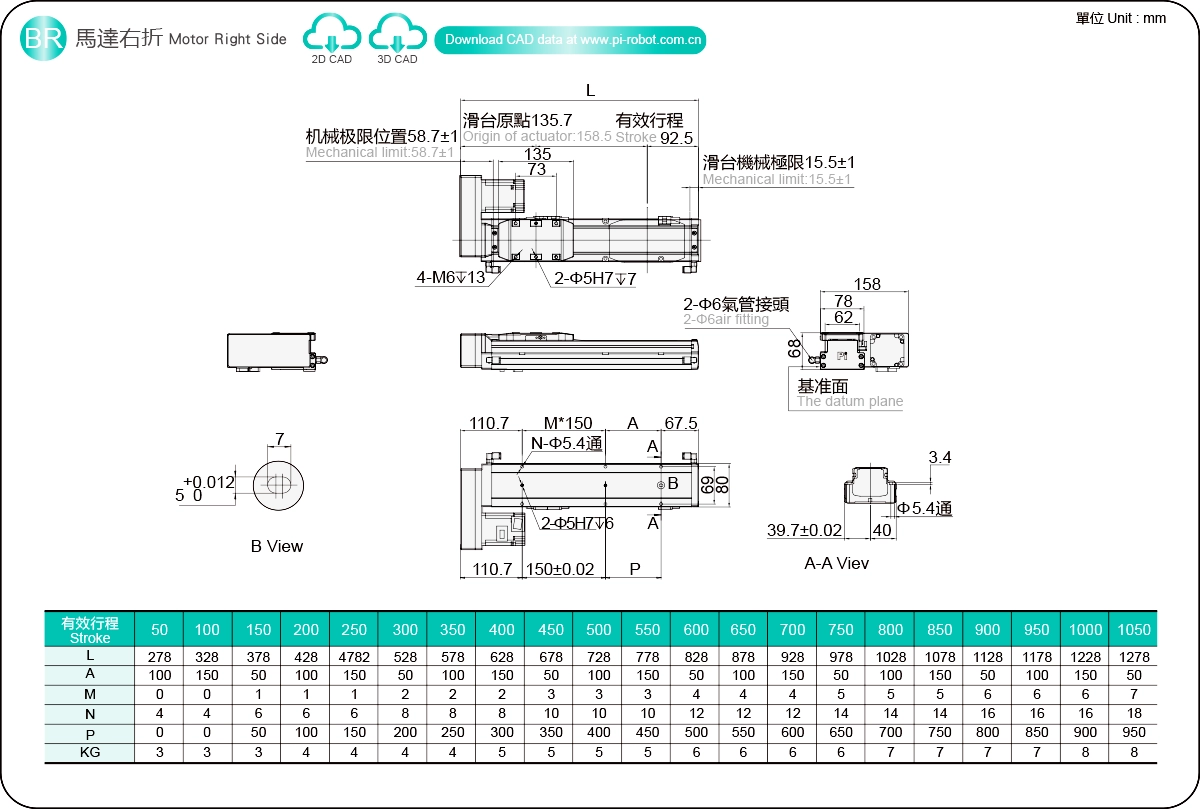

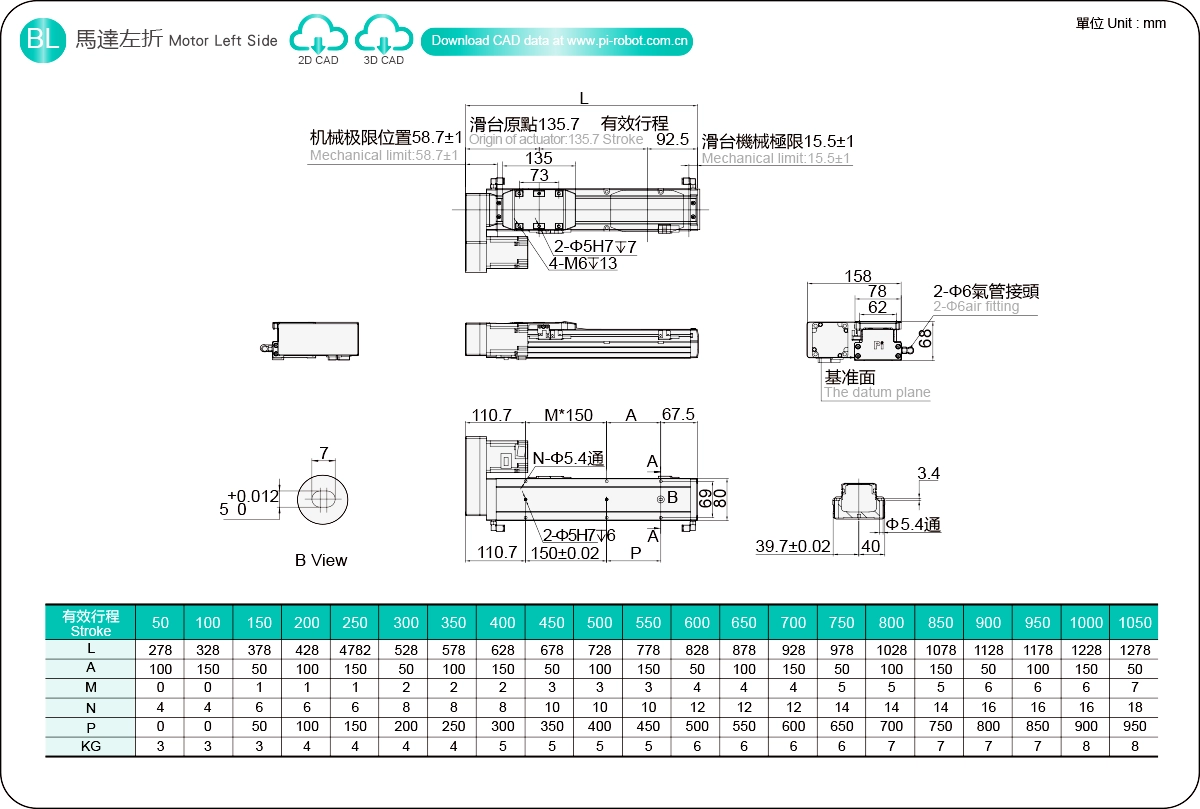

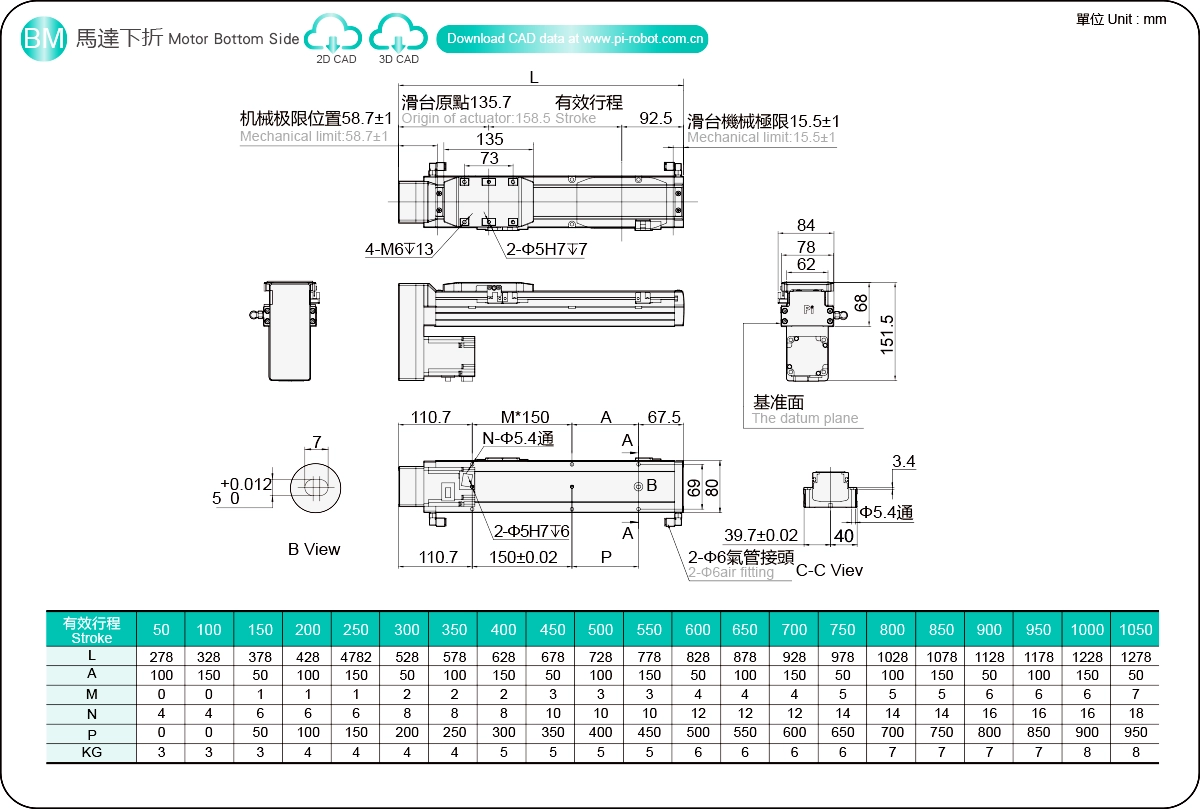

Sipariş Yöntemi

GSD8 - L5-100 -BC-M40B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,005/0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20
	Maksimum Hız (mm/sn) ※1		250	500	1000
	Maksimum Yük Kapasitesi	Yatay (kg)	50	35	20
		Dikey (kg)	20	10	5
	Nominal İtme Kuvveti (N)		1388	694	347
	Vuruş Aralığı (mm) ※2		100-1050 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		400
	Bilyalı Vida Ø (mm)		C7Ø16
	Yüksek Rijitlikli Lineer Kılavuz (mm)		Bilyalı Vidalı Aktüatör
	Bağlantı (mm)		10x14
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	20 kg	450	192	260
	35 kg	250	84	184
	55 kg	150	60	87
Kurşun10	15 kg	450	165	320
	30 kg	250	75	162
	35 kg	150	66	140
Kurşun20	10 kg	450	260	350
	15 kg	250	150	237
	20 kg	150	90	180

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	20 kg	260	110	300
	35 kg	160	65	200
	55 kg	85	45	150
Kurşun10	15 kg	350	120	400
	25 kg	180	90	200
	35 kg	120	70	100
Kurşun20	10 kg	260	200	300
	15 kg	200	120	250
	20 kg	150	100	200

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	5 kg	500	500
	10 kg	250	250
	20 kg	120	120
Kurşun10	5 kg	450	450
	10 kg	220	220
	-	-	-
Kurşun20	2,5 kg	720	720
	5 kg	360	360
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	323
MP	323
Bay	579

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	vücut yüksekliği (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Bilyalı Vida	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
