Hafif ve Uzun Ömürlü

Gövde genişliği: 200 mm

Tekrarlanabilirlik: ±0,003

P88-C3-S Yük: 897 kg

P88-C6-P Yük: 1795 kg

Maksimum Hız: 2500 mm/s

Hareket Aralığı: 96-7500 mm

PDF

3D indirme

Cadenas3 İndir

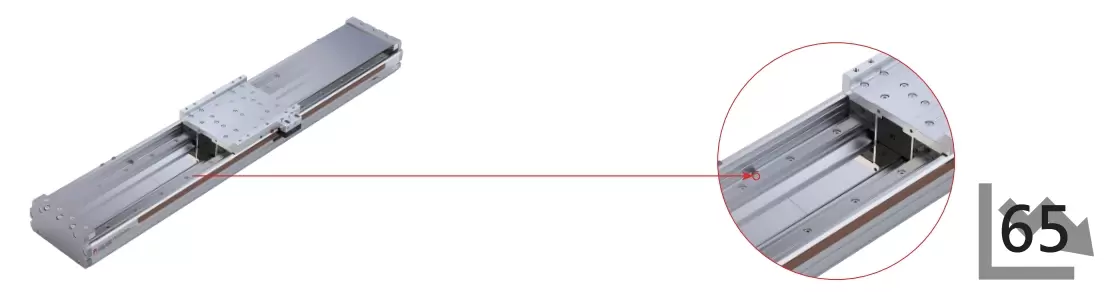

Birden fazla sürücü seçilir ve ithal edilen sessiz, yüksek hassasiyetli kayar raylar kullanılır.

Çalışma sırasında gürültüyü etkili bir şekilde azaltır, düzgünlüğü, kullanım ömrünü ve yağlama verimliliğini artırır. Yüksek hız, sessizlik ve düşük toz emisyonu gerektiren yüksek teknoloji endüstrileri için uygundur.

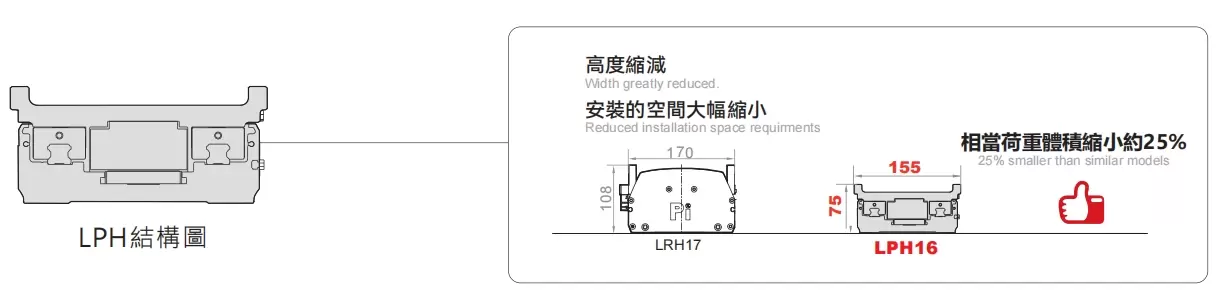

Yüksek rijitlikli gövde

Entegre bir alüminyum ekstrüzyon yapısı benimsenerek ve elementel analiz yapılarak, optimum rijitlik/ağırlık oranına sahip yapısal tasarım elde edilmiştir.

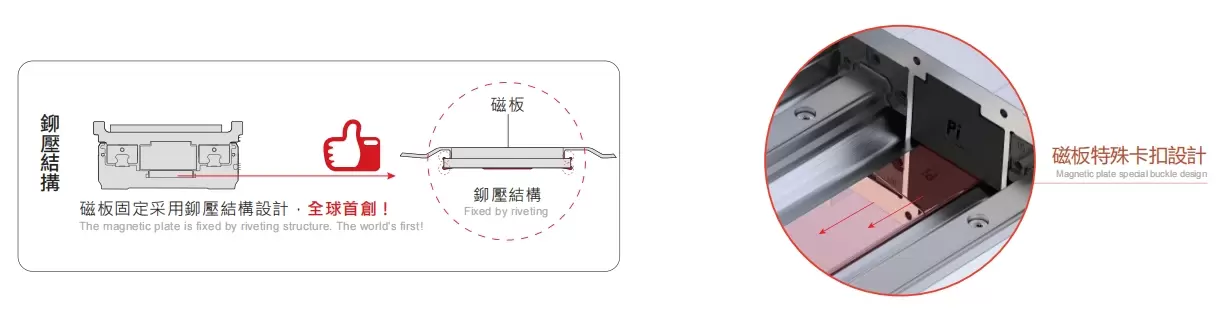

Manyetik plaka özel toka tasarımı

Avantaj: Yabancı cisimlerin düşmesini önler ve iç bileşenlere zarar vermez. Bakımı kolay, uzun ömürlü!

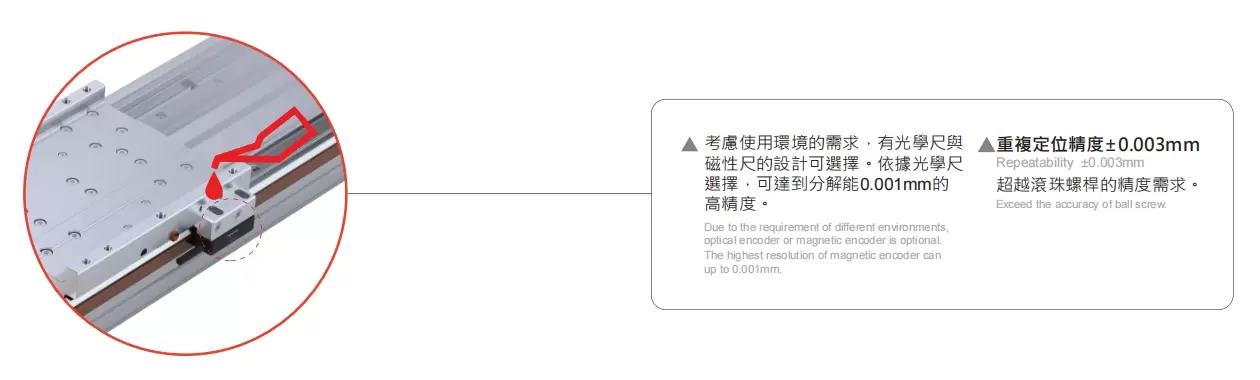

Optik cetvel okuma başlığı

Optik cetvel veya manyetik cetvelin esnek birleşimi

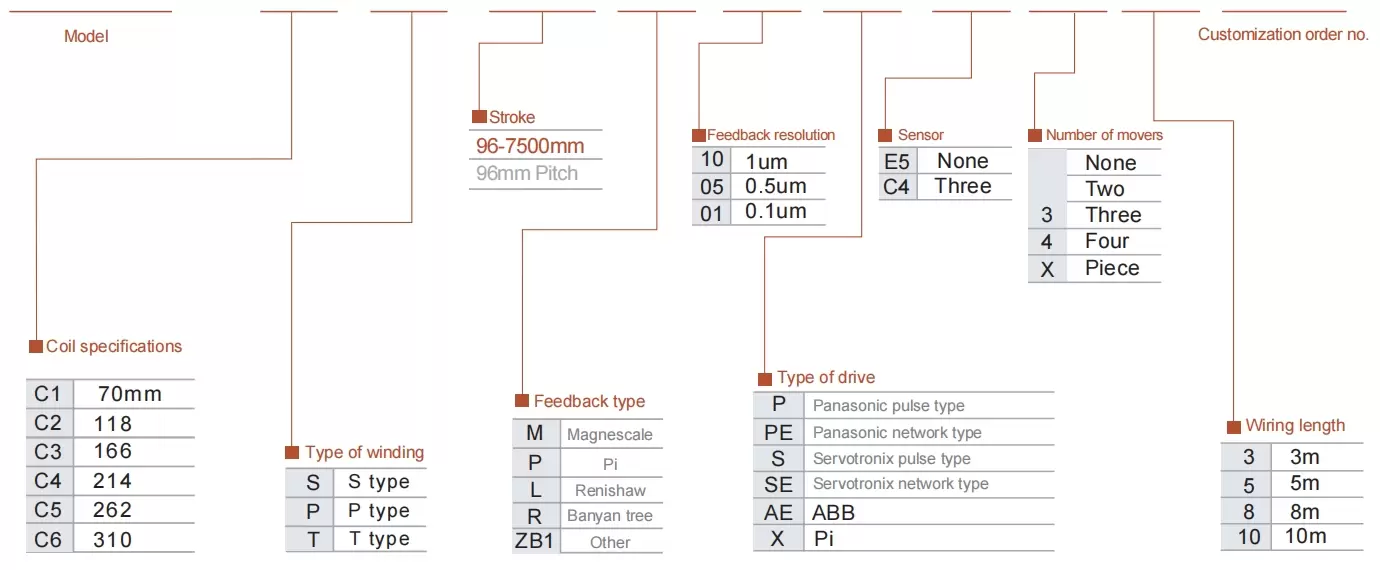

Sipariş Yöntemi

LPD20- C1 -S-96-M-10-P-C4-1-3-0001

Özellikler

Dizin	Tel çember özellikleri	P88-C3-S	P88-C6-P
Özel	Tekrarlanabilirlik (mm)	±0,003
	Maksimum Yük Kapasitesi (kg)	60	100
	Maksimum Hız (mm/sn)	2500
	Sürekli itme (N)	408	816
	Tepe itme kuvveti (N)	897	1795
	Sürekli akım (Ams)	3.3	6.8
	Tepe akımı (Arms)	10.5	21
	Kuvvet sabiti (N/Arm)	123.6	120
	İndüktans (mH)	73.4	37.8
	Direnç (ohm)	12.6	6.3
	Manyetik kutup mesafesi (mm)	24

Sensör Yerleşimi

Ürün, belirtilen koşullar altında kullanıldığında 10.000 km kullanım ömrüne sahiptir.

Veri bilgileri, tavana ters montaj uygulaması için uygun değildir. Tavana ters montaj uygulaması için bilgi almak isterseniz lütfen bizimle iletişime geçin.

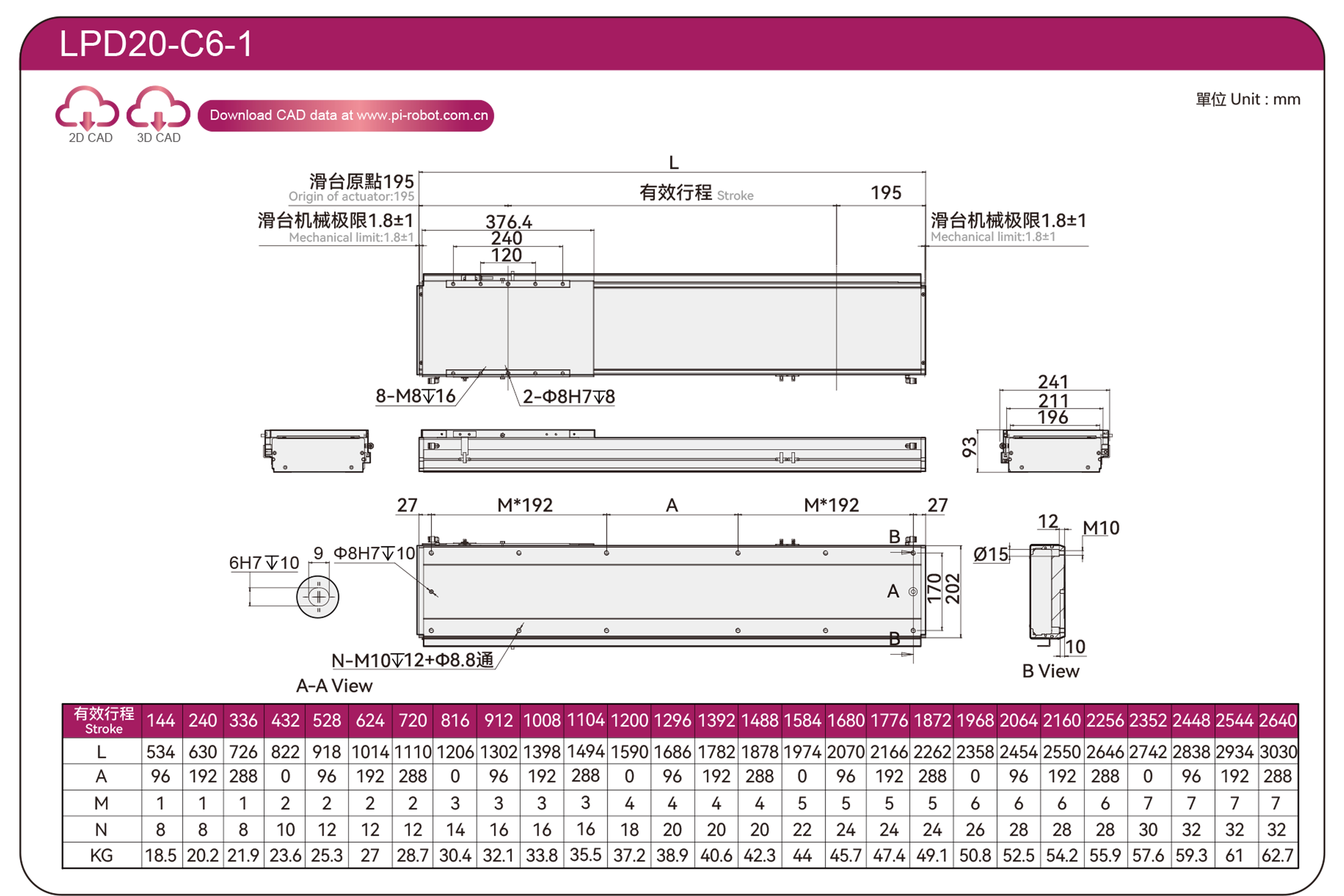

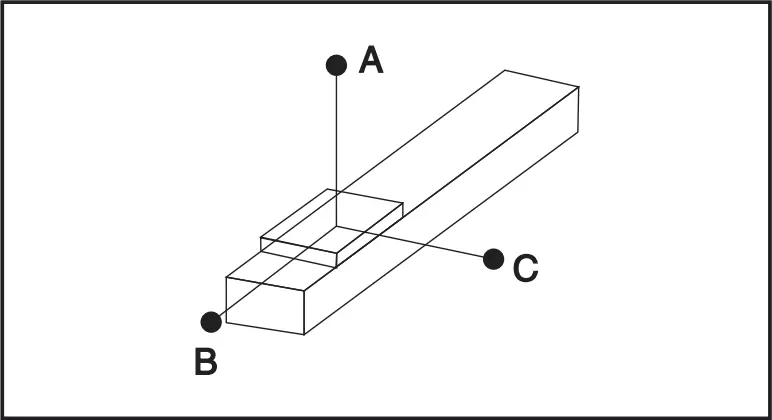

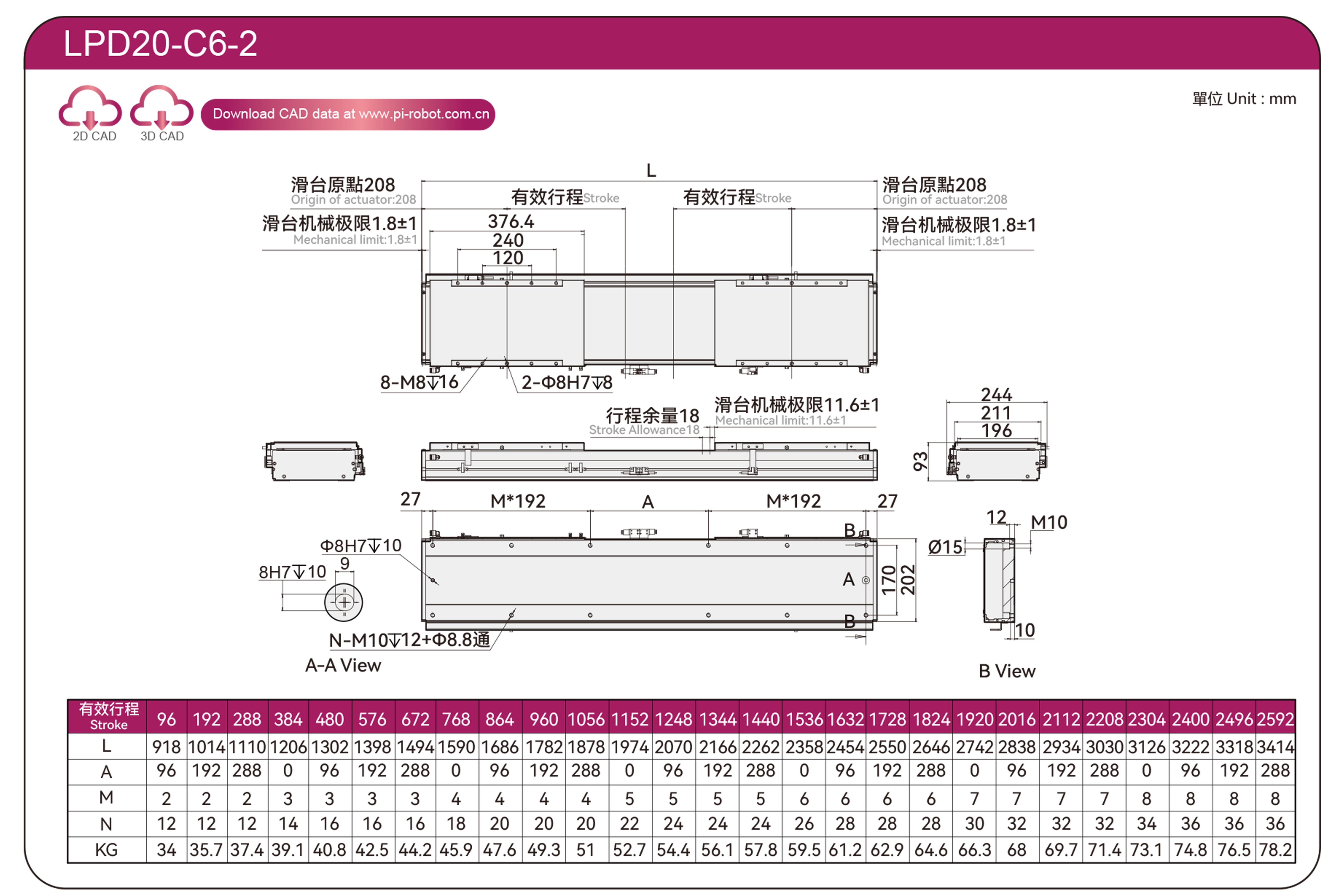

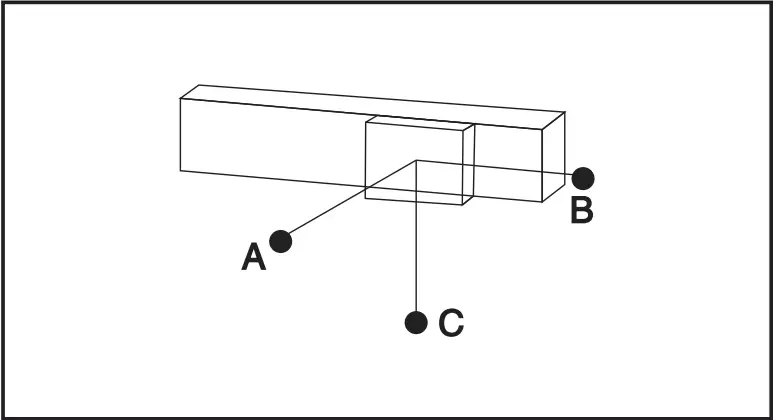

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		Yük	A	B	C
Yük	P88-C3-S	30 kg	350	190	370
		40 kg	300	120	280
		50 kg	250	90	220
		60 kg	200	80	180
	P88-C6-P	70 kg	350	100	250
		80 kg	180	90	220
		90 kg	150	80	200
		100 kg	100	50	150

(Birim: mm)

Duvar Montajı		Yük	A	B	C
Yük	P88-C3-S	30 kg	370	190	350
		40 kg	280	120	300
		50 kg	220	90	250
		60 kg	180	80	200
	P88-C6-P	70 kg	250	100	350
		80 kg	220	90	180
		90 kg	200	80	150
		100 kg	150	50	100

Statik Yükleme Momenti

(Birim: Nm)

BENİM	1355
MP	1355
Bay	1210

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Hız ve İvme Arasındaki İlişki

P88-C3-S

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0.8	0.4
50	1.4	1.1	0.6	0.3
60	1.2	0.9	0,5	0.2
70	1.1	0.8	0.4	0.2

P88-C6-P

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s
60	2.2	2	1.1	0.6
70	1.9	1.7	0.9	0,5
80	1.7	1.3	0.8	0.4
90	1.6	1.2	0.7	0.4
100	1.4	1.1	0.6	0.3

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Özellikleri	Gövdenin genişliği (mm)	Gövdenin yüksekliği (mm)	Tekrarlanabilirlik (mm)	Sürekli itme (N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük Kapasitesi (kg)	Maksimum hız (mm/s) *1
Standart	Doğrusal Motorlu Robot	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
