Hafif ve Uzun Ömürlü

Gövde genişliği: 60-200 mm

Tekrarlanabilirlik: ±0,005/0,01 mm

Yatay Yük: 150 kg

Dikey Yük: 55 kg

Maksimum Hız: 250 mm/s

Hareket Aralığı: 800-2600 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Çok eksenli kombinasyon açıklaması

Tek eksenli kayar tablaların çoklu kombinasyonları aracılığıyla, 2 eksenli ve 3 eksenli çok eksenli manuel operasyonlar geliştirdik
(1) Dikey çok bölümlü robotlarla karşılaştırıldığında düşük fiyat
(2) Akıllı mekanik tasarım, titreşimi ve deformasyonu azaltabilen yüksek rijitliğe sahip dik açılı robotlar elde eder
(3) Tek eksenli kayar tablanın çeşitli olası kombinasyonları

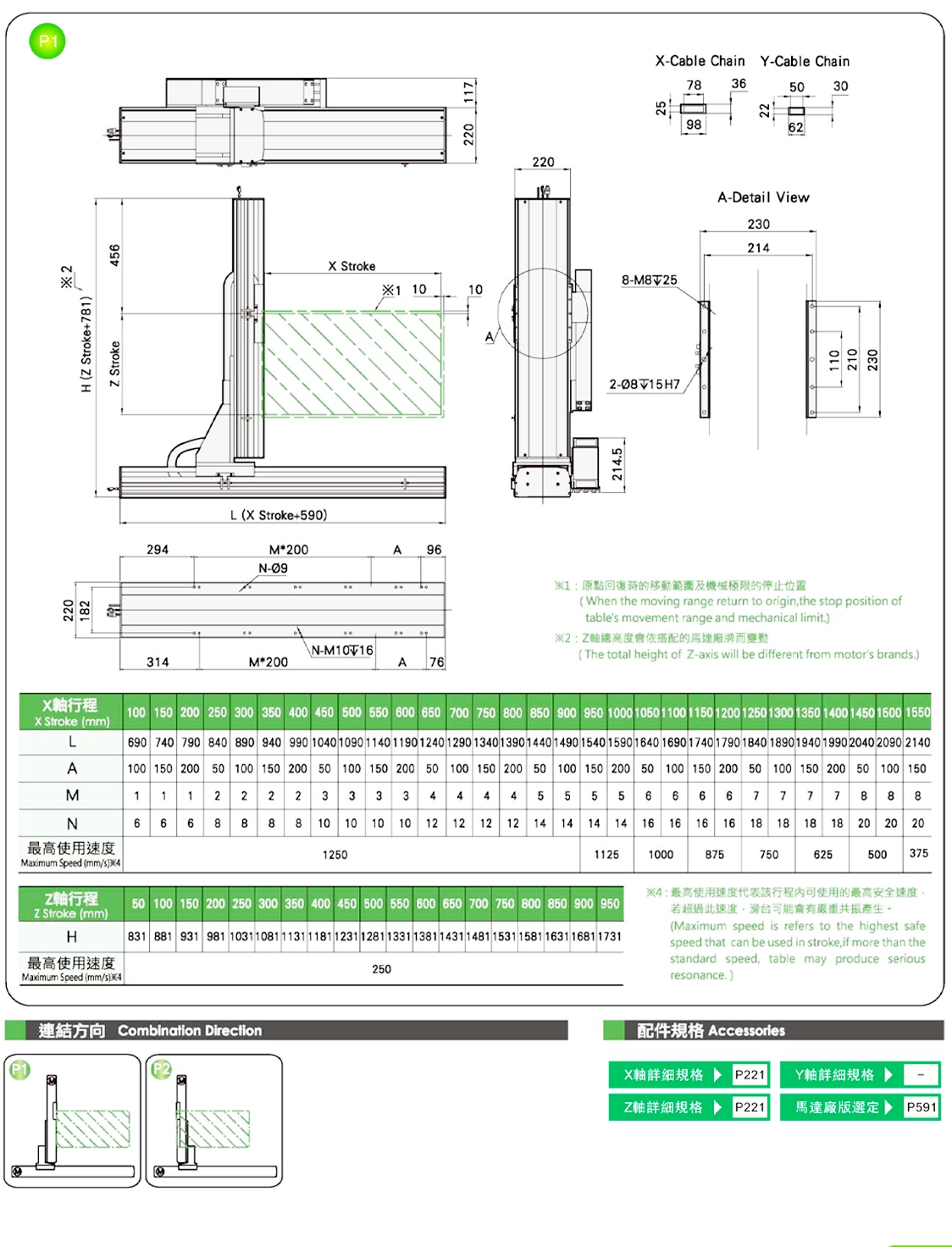

Bağlantı yönü

Sipariş Yöntemi

XYGH650-A 1-600-300- M - C - 0001

Yük spesifikasyonu

Öğe	X ekseni	Y ekseni
Model Tipi	GRH5	GRH4
Tekrarlanabilirlik (mm)	±0,01	±0,01
Bilyalı Vidalı Vida Adımı (mm)	20	2
Maksimum Hız (mm/sn) ※1	1000	100
Strok 50 mm Adım (mm)	100-1050	50-650
AC Servo Motor Çıkışı (w)	400	200
Çevre	0~40°C, %85'in altında bağıl nem

※2 Maksimum hız, 3000 RPM'lik AC servo motora göre belirlenmiştir.

Maksimum Yük Kapasitesi

Y Hareket Mesafesi (mm)	50	150	250	350	450	550	650
Y Yük Kapasitesi (kg)	24	20	17	15	13	11	9

*Sadece yatay kurulum için geçerlidir

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Özellikler	Kombinasyon	Eksen Numaraları	Maksimum hız (mm/s)			Strok (mm)
Kullanım Alanı	Sürüş Modu	Özellikler	Kombinasyon	Eksen Numaraları	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni
Standart	Bilyalı Vida	XYMH440-A	A	2 Eksen	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 Eksen	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 Eksen	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 Eksen	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 Eksen	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 Eksen	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 Eksen	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 Eksen	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 Eksen	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 Eksen	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550

XYMH440-A1
