Mevcut konum：Ev > Ürün > Standart Bilyalı Vidalı Aktüatör > RMH Serisi > RMH22S > Dahili Motor

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 130 kg

Dikey Yük: 50 kg

Maksimum Hız: 1600 mm/s

Strok Aralığı: 850-2400 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Çeşitli kayar koltuk stilleri

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür. Sektörde tek patentli yakıt nozulu tasarımına sahip olup, yağı enjekte etmek için kızağa tek bir yakıt nozulu kullanır. Aynı anda yağ enjekte edebilir ve somunu ve birden fazla kızak setini koruyabilir, bu da bakımı sizin için daha kolay ve zaman tasarrufu sağlar. Yakıt nozulunun montaj yönü müşteri ihtiyaçlarına göre seçilebilir.

Yüksek rijitliğe sahip gövde/yüksek rijitliğe sahip üst kapak

Yüksek rijitliğe sahip gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını araştırın ve eleman analizi yoluyla en iyi rijitlik/ağırlık oranına sahip yapısal tasarımı elde edin. Bükülmeyi önleyici üst kapak: Özel bükülmeyi önleyici tasarımı sayesinde, üst kapak uzun mesafeli kullanım sırasında kolayca bükülmez veya deforme olmaz.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Motor markası

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çok yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir.

Vidalı marka kurşun kalem, seçim için uygun koltuk yok.

Farklı hassasiyet ve hız gereksinimlerine göre uygun vida özellikleri ve markaları seçilebilir.

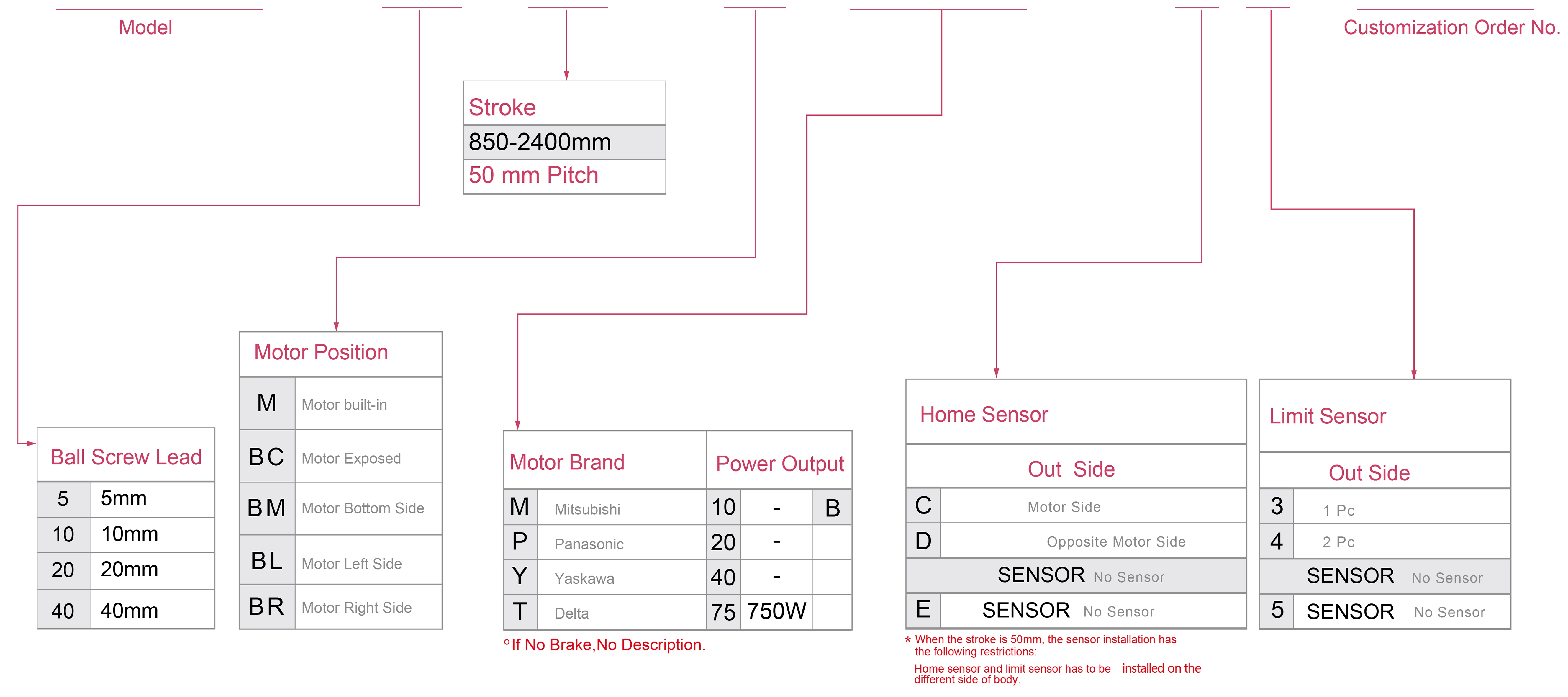

Sipariş Yöntemi

RMH22S - L5-850- M -M75B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	40
	Maksimum Hız (mm/sn)		250	400	800	1600
	Maksimum Yük Kapasitesi	Yatay (kg)	130	130	85	43
		Dikey (kg)	50	40	25	12
	Nominal İtme Kuvveti (N)		2563	1281	640	320
	Vuruş Aralığı (mm)		850-2400 mm/50 mm Adım Aralığı
Parçalar	AC Servo Motor Gücü (W)		750W
	Bilyalı Vida Ø (mm)		C7Ø20
	Yüksek Rijitlikli Lineer Kılavuz (mm)		W20XH15
	Bağlantı (mm)		19X12
	Ev Sensörü	Dıştan	EE-SX672(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

*Hareketli mesafe 750 mm'yi aştığında, bilyalı vidanın salınımı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	80 kg	3311	411	403
	100 kg	2534	320	308
	130 kg	2113	228	221
Kurşun10	70 kg	2700	430	394
	90 kg	2022	320	294
	130 kg	1311	198	184
Kurşun20	40 kg	2044	662	558
	60 kg	1316	417	352
	85 kg	886	272	231
Kurşun40	20 kg	1180	766	533
	25 kg	927	599	418
	43 kg	510	318	224

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	85 kg	370	388	3066
	105 kg	288	299	2389
	130 kg	221	228	2113
Kurşun10	75 kg	368	398	2515
	95 kg	277	300	1926
	130 kg	184	198	1328
Kurşun20	45 kg	490	582	1805
	65 kg	321	381	1204
	85 kg	231	272	886
Kurşun40	25 kg	418	601	930
	35 kg	286	408	644
	43 kg	224	318	510

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	30 kg	1301	1301
	40 kg	977	977
	50 kg	781	781
Kurşun10	20 kg	1735	1735
	30 kg	1156	1156
	40 kg	867	867
Kurşun20	15 kg	1835	1835
	20 kg	1376	1376
	25 kg	1101	1101
Kurşun40	7 kg	1943	1943
	12 kg	1133	1133
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	1254
MP	1254
Bay	1254

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Çevre	Bilyalı Vida	RMH12	100W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
			200W	102	±0,01	16	5	50	12	250
							10	30	8	500
							20	18	3	1000
							32	5	-	1600
		RMH14	200W	135	±0,01	16	5	95	27	250
							10	75	18	500
							20	35	7	1000
							32	15	-	1600
			400W	135	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		RMH17	400W	170	±0,01	20	5	120	40	250
							10	110	30	500
							20	75	14	1000
							40	22	7	2000
			750W	170	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
		RMH22	750W	220	±0,01	25	5	150	55	250
							10	150	45	500
							25	105	20	1250
						20	40	43	12	2000
		RMH28	1500W	280	±0,01	32	10	320	150	500
							20	180	75	1000
							32	75	35	1600

Ekstra uzun strok serisi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart Çevre	Bilyalı Vida	RMH17S	400W	170	±0,01	16	5	110	33	200
							10	90	22	400
							20	40	10	800
							32	30	8	1280
			750W	170	±0,01	16	5	120	40	200
							10	95	25	400
							20	50	15	800
							32	35	12	1280
		RMH22S	750W	220	±0,01	20	5	130	50	200
							10	130	40	400
							20	85	25	800
							40	43	12	1600

* En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir. En yüksek hız, step motorun maksimum devir sayısına (500 rpm) göre belirlenir.

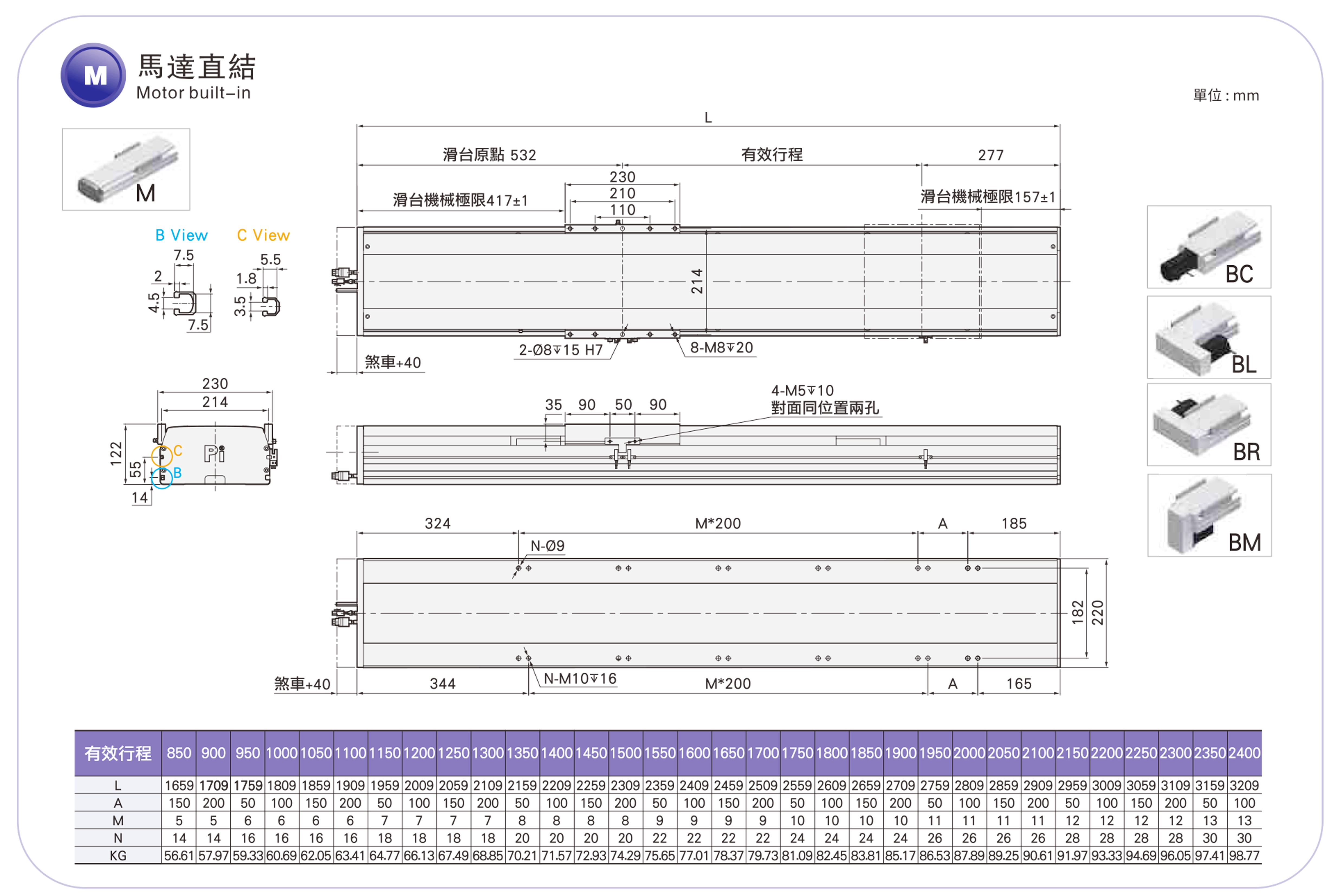

Dahili motor
