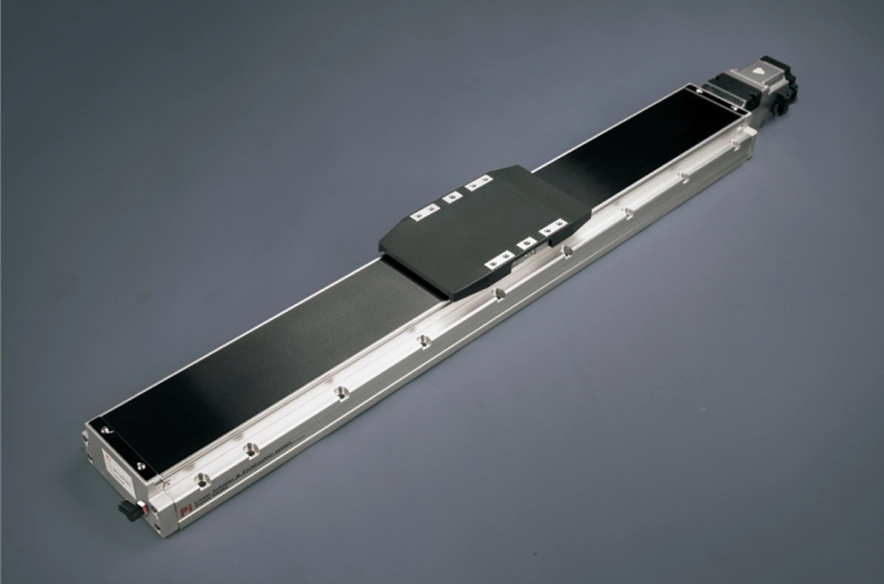

Hafif ve Uzun Ömürlü

Gövde genişliği: 120 mm

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 110 kg

Dikey Yük: 33 kg

Maksimum Hız: 1600 mm/s

Hareket Aralığı: 50-1250 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür.

Kolay bakım

Serinin her iki tarafında da, kapak gerektirmeden doğrudan yağ ile doldurulabilen harici yağ enjeksiyon nozulları bulunmaktadır. Özel çelik kayış bağlama tasarımı, saç oluşumunu azaltır ve temiz oda ortamlarında kullanılabilir.

Montajı kolay, zaman kazandıran ve kullanışlı.

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya doğru sabitlenebilir.
Gövdenin yan tarafına montaj referans yüzey desteği eklenmiştir. Gövdenin alt kısmında bir konumlandırma pimi deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük gelişir.

Alüminyum gövde yapısının kullanılması sayesinde gövdenin mukavemeti önemli ölçüde artırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülüp daha sonra taşlanarak yürüme yüksekliği ve düzlük hassasiyeti ± 0,02 mm'nin altına (RMH10/12 ile karşılaştırıldığında) düşürülmüştür.

Sipariş Yöntemi

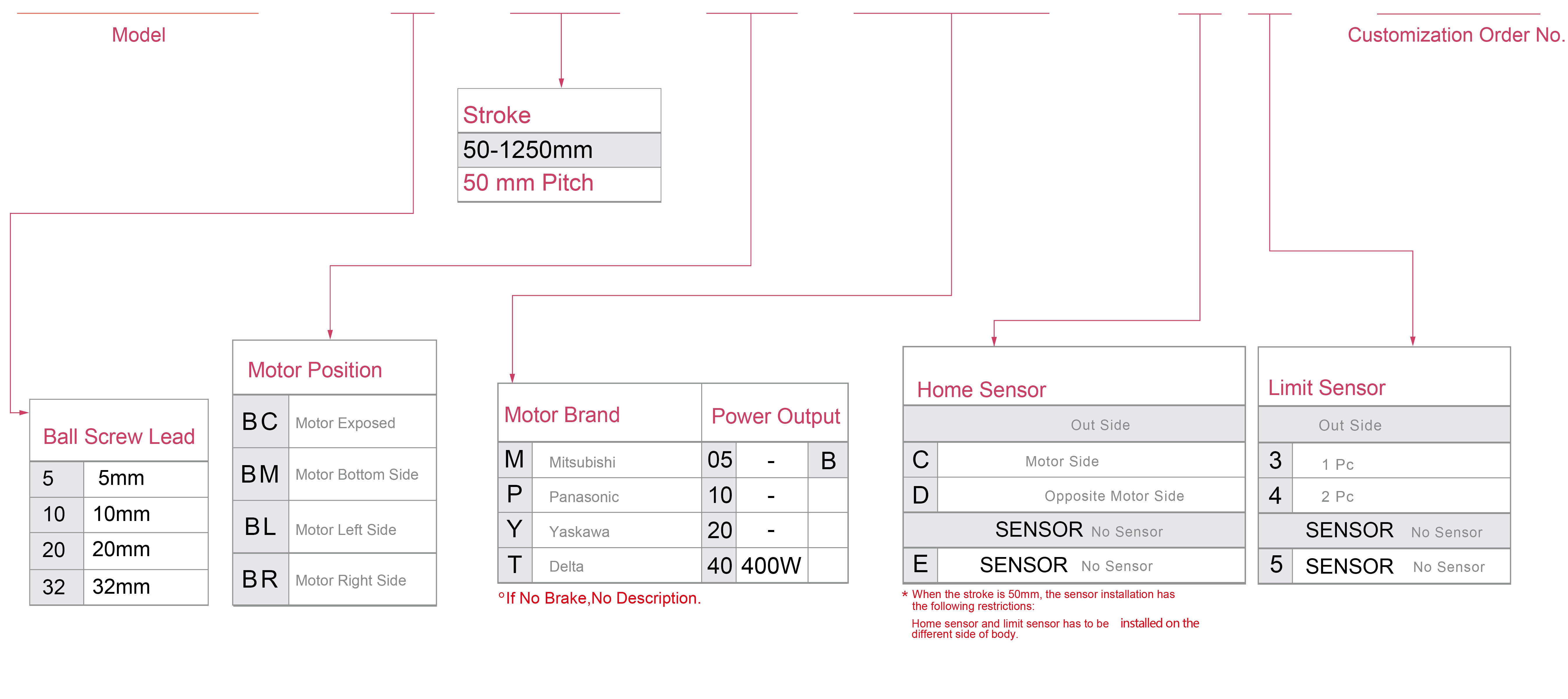

GRC12 - L5-100-BC-M40B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	32
	Maksimum Hız (mm/sn) ※1		250	500	1000	1600
	Maksimum Yük Kapasitesi	Yatay (kg)	110	88	40	30
		Dikey (kg)	33	22	10	8
	Nominal İtme Kuvveti (N)		1388	694	347	218
	Vuruş Aralığı (mm) ※2		50-1250 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		400
	Bilyalı Vida Ø (mm)		C7Ø16
	Yüksek Rijitlikli Lineer Kılavuz (mm)		Bilyalı Vidalı Aktüatör
	Bağlantı (mm)		10x14
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

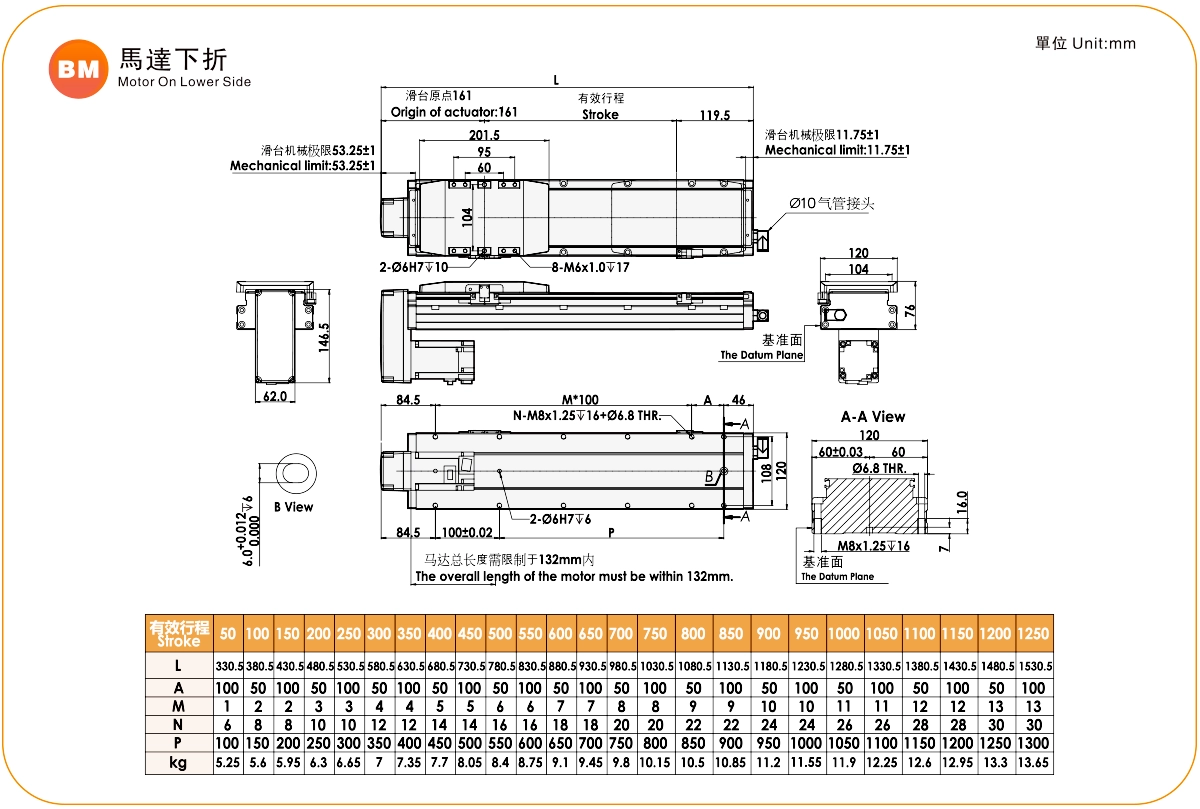

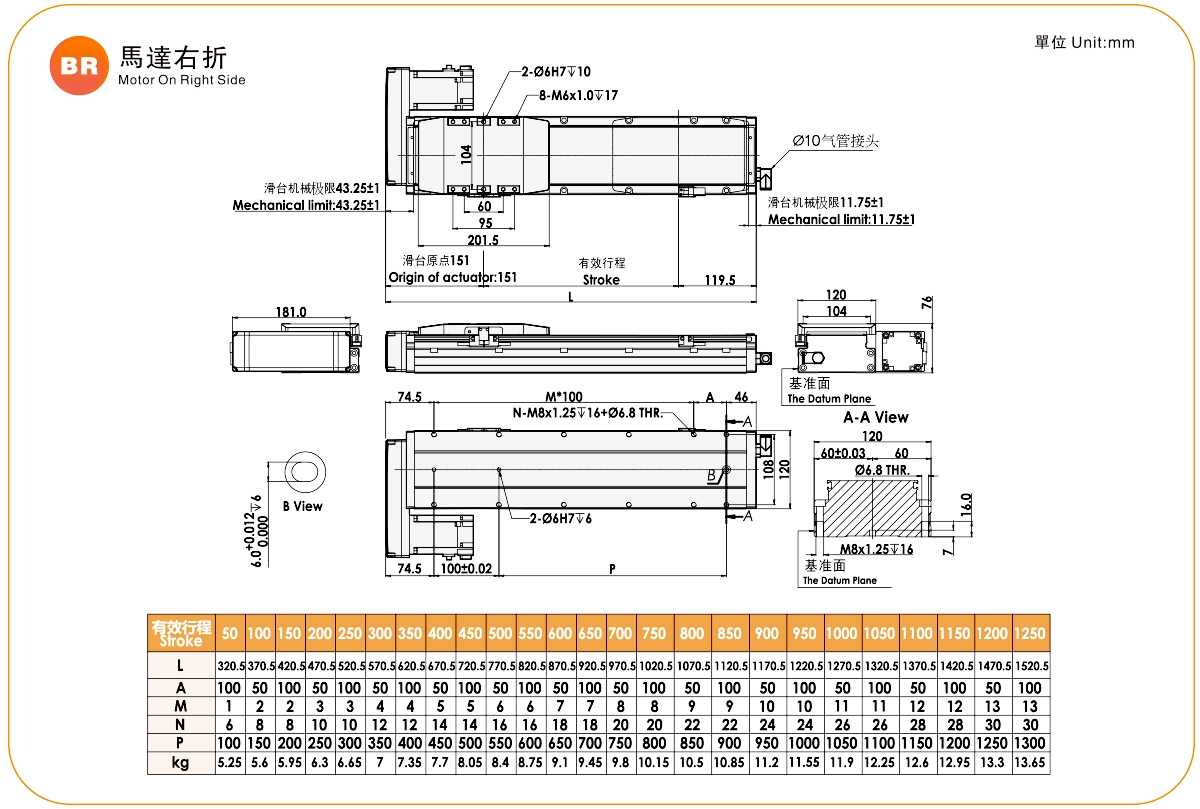

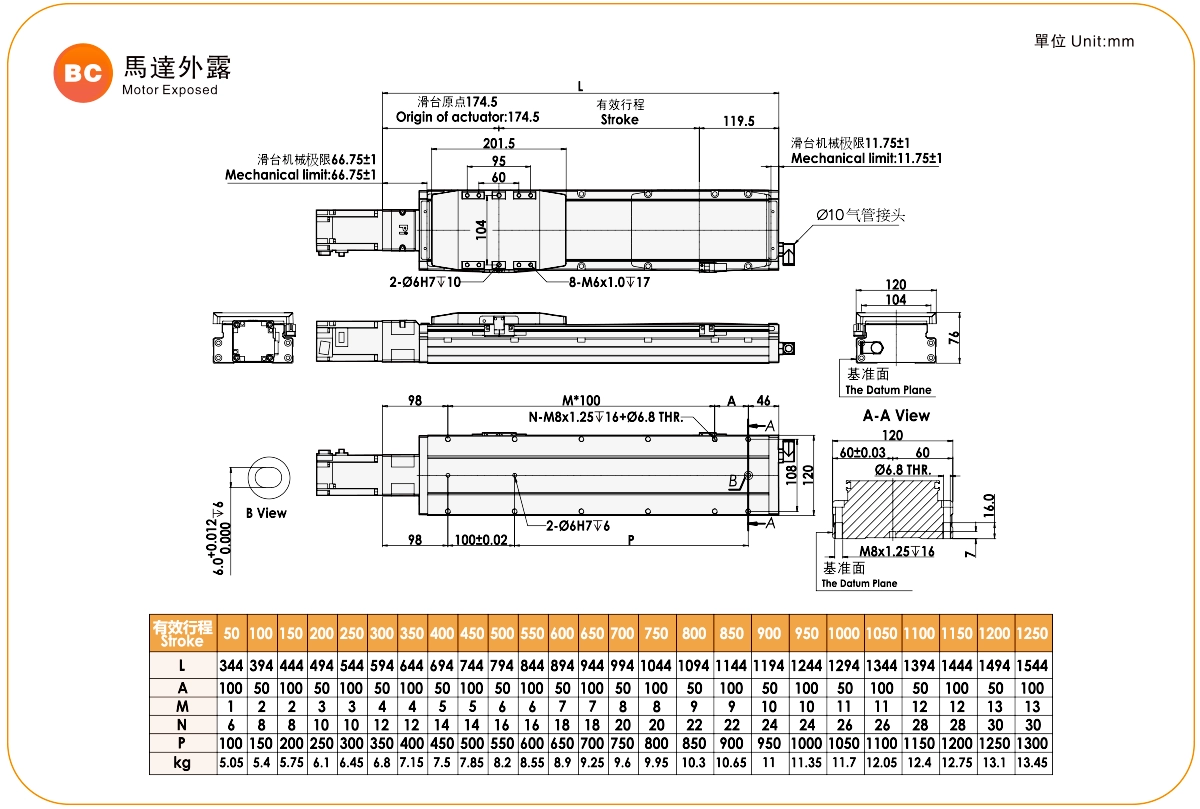

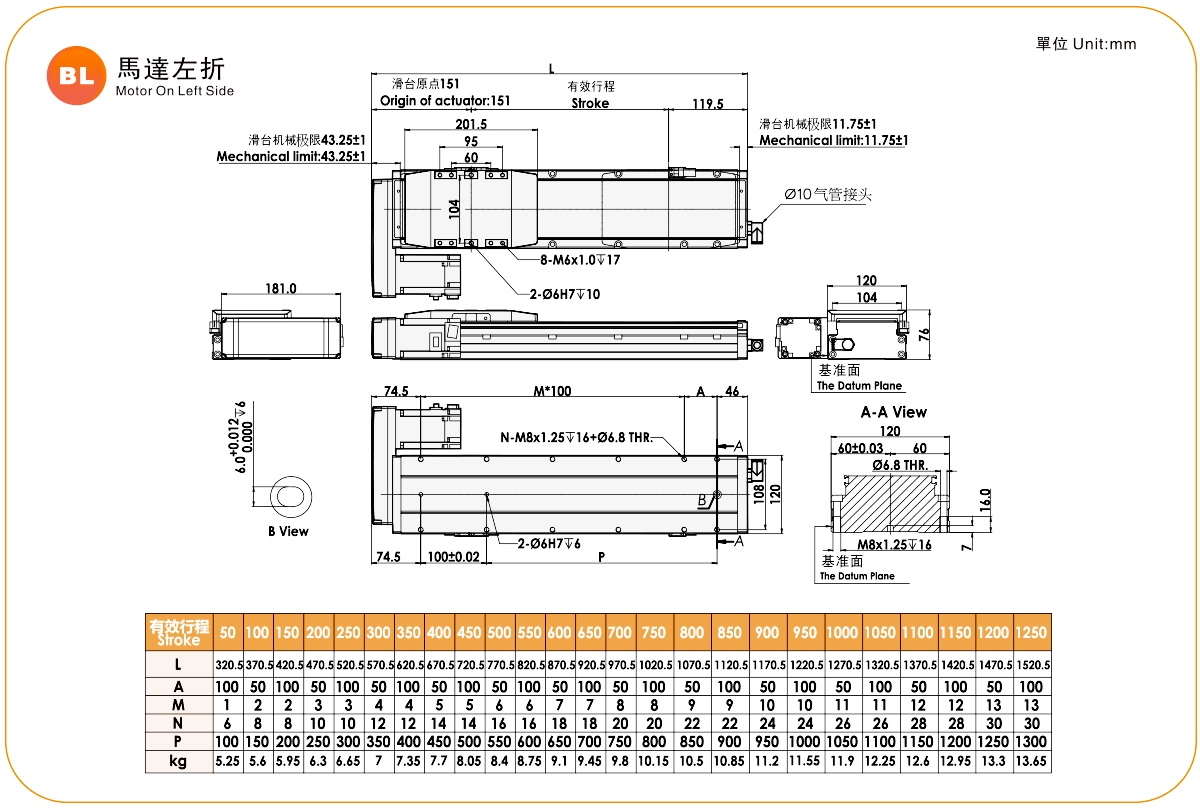

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	60 kg	2850	250	340
	80 kg	2100	180	250
	110 kg	1500	120	170
Kurşun10	30 kg	2850	490	600
	50 kg	1700	280	350
	88 kg	950	140	190
Kurşun20	10 kg	3400	1250	1400
	22 kg	1650	550	620
	40 kg	900	290	330
Kurşun32	15 kg	1100	570	550
	25 kg	620	330	320
	30 kg	520	270	260

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	55 kg	280	280	3300
	75 kg	200	195	2400
	110 kg	130	125	1550
Kurşun10	35 kg	400	410	2500
	55 kg	245	250	1550
	88 kg	150	150	950
Kurşun20	12 kg	900	1070	3000
	20 kg	550	630	1800
	40 kg	260	300	900
Kurşun32	15 kg	440	570	1050
	30 kg	210	270	520
	-	-	-	-

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	15 kg	1200	1200
	22 kg	820	820
	33 kg	550	550
Kurşun10	10 kg	1600	1600
	14 kg	1150	1150
	22 kg	730	730
Kurşun20	7 kg	1800	1800
	10 kg	1250	1250
	-	-	-
Kurşun32	5 kg	1600	1600
	8 kg	1000	1000
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	606
MP	606
Bay	1168

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
