Hafif ve Uzun Ömürlü

X ekseni(RMH22)

Tekrarlanabilirlik:±0,01(mm)

Vidalı Kurşun: 25(mm)

Maksimum Hız :1250(mm/sn)

İnme: 100-1250(mm) 50mm Adım

AC Servo Motor Çıkışı:750(w)

Y ekseni(RMH17)

Tekrarlanabilirlik:±0,01(mm)

Vidalı Kurşun: 20(mm)

Maksimum Hız: 1000(mm/sn)

İnme: 50-750(mm) 50mm Adım

AC Servo Motor Çıkışı:400(w)

Z ekseni(RMH14)

Tekrarlanabilirlik:±0,01(mm)

Vidalı Kurşun: 10(mm)

Maksimum Hız: 500(mm/sn)

İnme: 50-550(mm) 50mm Adım

AC Servo Motor Çıkışı:400(w)

Z ekseni Maksimum yük: 22(kg）

PDF

3D indirme

Cadenas3 İndir

Çok eksenli kombinasyon açıklaması

Tek eksenli kayar tablaların çoklu kombinasyonları sayesinde, 2 eksenli ve 3 eksenli çok eksenli manuel operasyonlar geliştirdik
(1) Dikey çok bölümlü robotlarla karşılaştırıldığında düşük fiyat
(2) Akıllı mekanik tasarım, titreşimi ve deformasyonu azaltabilen yüksek sertlikte ortogonal robotlar sağlar
(3) Tek eksenli kayar tablanın çeşitli olası kombinasyonları

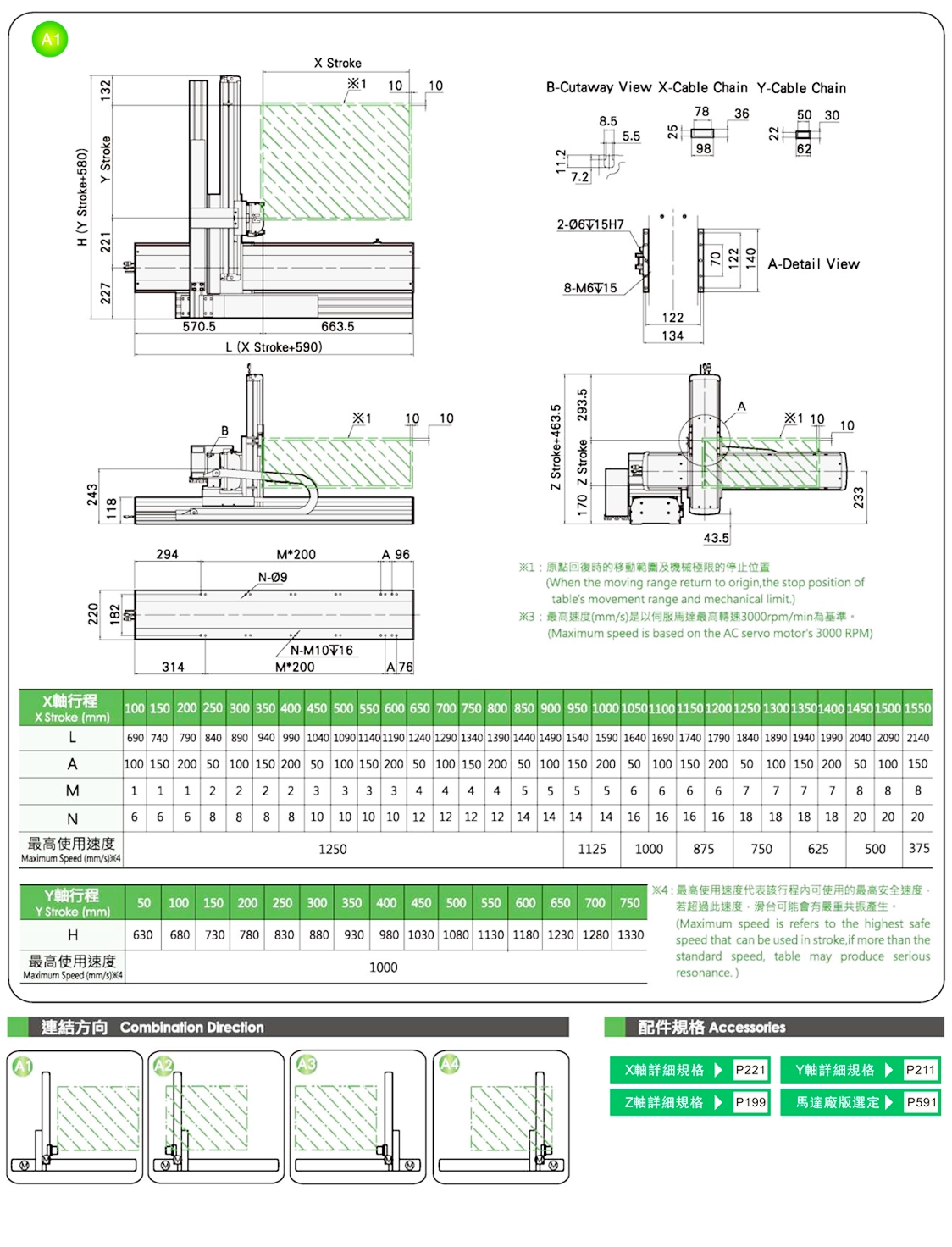

Bağlantı yönü

Sipariş Yöntemi

XYMH876-A 1-650 - 400- 200 - M - C - 0001

Yük spesifikasyonu

Öğe	X ekseni	Y ekseni
Modeli Türü	GRH5	GRH4
Tekrarlanabilirlik(mm)	±0,01	±0,01
Vidalı Uç (mm)	20	2
Maksimum Hız (mm/sn) ※1	1000	100
Strok 50 mm Adım (mm)	100-1050	50-650
AC Servo Motor Çıkışı (w)	400	200
Çevre	0~40°C, %85 RH'nin altında

※2 Maksimum hız AC servo motor 3000RPM'ye dayanmaktadır.

Maksimum Yük

Y İnme (mm)	50	150	250	350	450	550	650
Y Taşıma Kapasitesi (kg)	24	20	17	15	13	11	9

*Yalnızca yatay kurulum için

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Şartname	Kombinasyon	Eksen Numaraları	Maksimum hız(mm/sn)			İnme (mm)
Nerede Kullan	Sürüş Modu	Şartname	Kombinasyon	Eksen Numaraları	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni
Standart	Vidalı	XYMH440-A	A	2 Eksen	1000	1000	-	100~1050	50~550	-
		XYMH650-A			1000	1000	-	100~1050	50~650	-
		XYMH760-A			1000	1000	-	100~1250	50~650	-
		XYMH870-A			1250	1000	-	100~1550	50~750	-
		XYMH442-A		3 Eksen	800	800	500	100~1050	50~450	50~250
		XYMH653-A			1000	1000	500	100~1050	50~650	50~350
		XYMH764-A			1000	1000	500	100~1250	50~650	50~350
		XYMH876-A			1250	1000	500	100~1550	50~750	50~550
		XYMH760-G	G	2 Eksen	1000	1000	-	100~1250	200~850	-
		XYMH870-G		2 Eksen	1250	1000	-	100~1550	200~1050	-
		XYMH764-G		3 Eksen	1000	1000	500	100~1250	200~850	50~350
		XYMH876-G		3 Eksen	1250	1000	500	100~1550	200~1050	50~550
		XYMH650-P	P	2 Eksen	1000	-	500	100~1050	-	50~550
		XYMH760-P			1000	-	500	100~1250	-	50~650
		XYMH880-P			1250	-	250	100~1250	-	50~950
		XYMH764-P		3 Eksen	1000	500	500	100~1250	50-350	50~650
		XYMH886-P		3 Eksen	1250	500	250	100~1550	50~650	50~950
		XYMH530-F	F	2 Eksen	1000	-	500	100~1050	-	50~350
		XYMH640-F			1000	-	500	100~1050	-	50~350
		XYMH760-F			1000	-	500	100~1250	-	50~550
