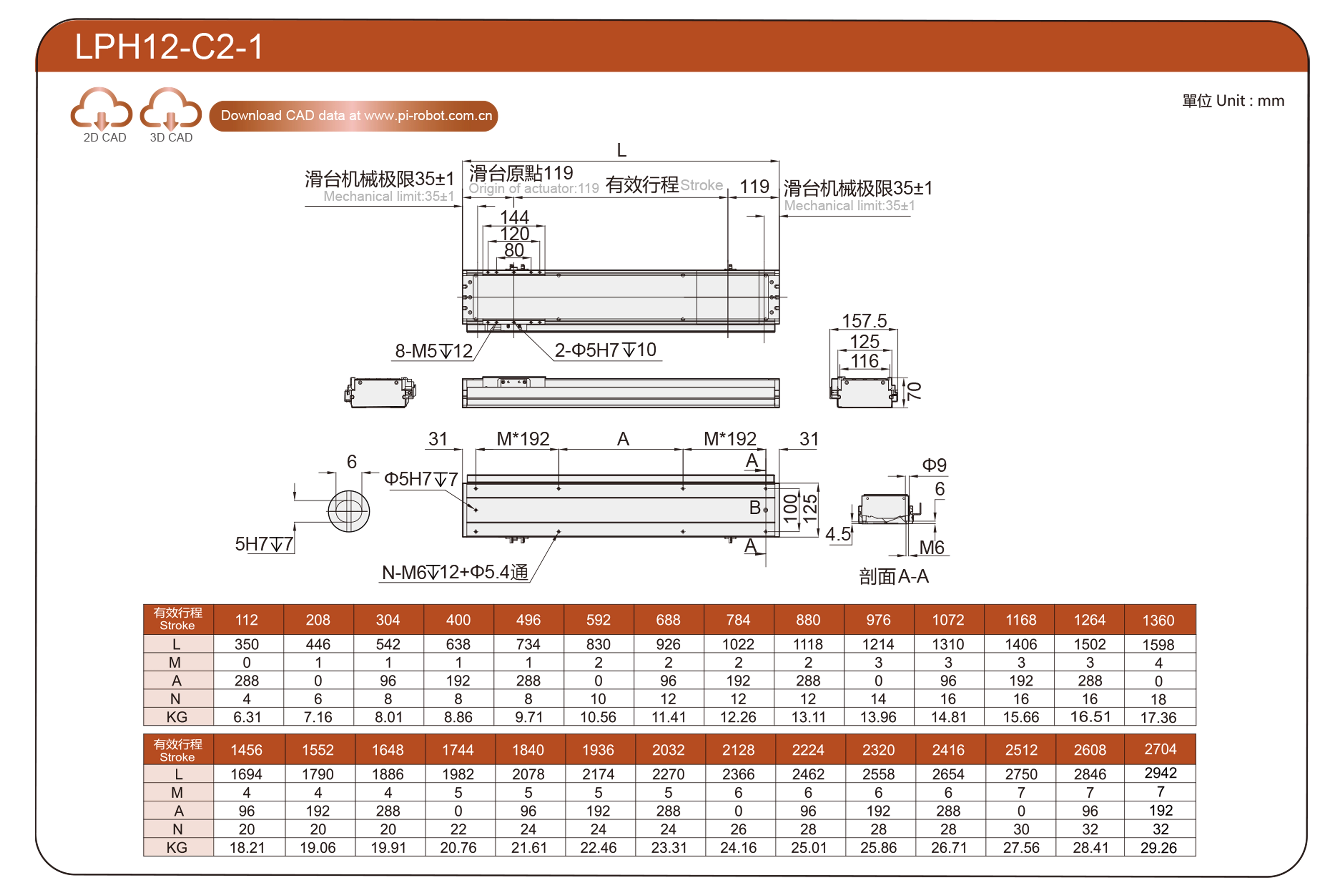

Mevcut konum：Ev > Ürün > Doğrusal Motor Aktüatörü > LPH Serisi > LPH12 > C2-1

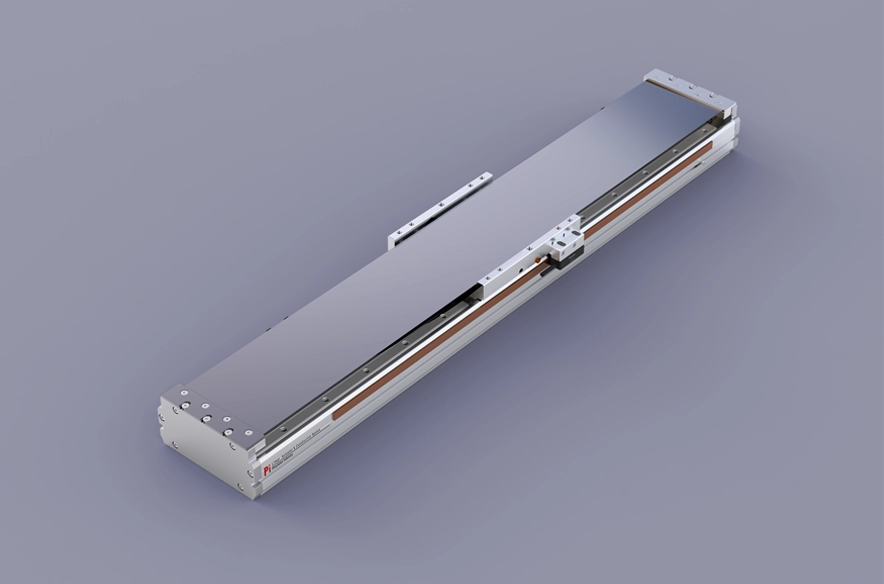

Hafif ve Uzun Ömürlü

Gövde genişliği: 125 mm

Tekrarlanabilirlik: ±0,003/0,01 mm

P40-C2-S Yük: 20 kg

P40-C4-S Yük: 25 kg

Maksimum Hız: 250 mm/s

Hareket Aralığı: 96-7500 mm

PDF

3D indirme

Cadenas3 İndir

Birden fazla sürücü seçilir ve ithal edilen sessiz, yüksek hassasiyetli kayar raylar kullanılır.

Çalışma sırasında gürültüyü etkili bir şekilde azaltır, düzgünlüğü, kullanım ömrünü ve yağlama verimliliğini artırır. Yüksek hız, sessizlik ve düşük toz emisyonu gerektiren yüksek teknoloji endüstrileri için uygundur.

Yüksek rijitlikli gövde

Entegre bir alüminyum ekstrüzyon yapısı benimsenerek ve elementel analiz yapılarak, optimum rijitlik/ağırlık oranına sahip yapısal tasarım elde edilmiştir.

Manyetik plaka özel toka tasarımı

Avantaj: Yabancı cisimlerin düşmesini önler ve iç bileşenlere zarar vermez. Bakımı kolay, uzun ömürlü!

Optik cetvel okuma başlığı

Optik cetvel veya manyetik cetvelin esnek birleşimi

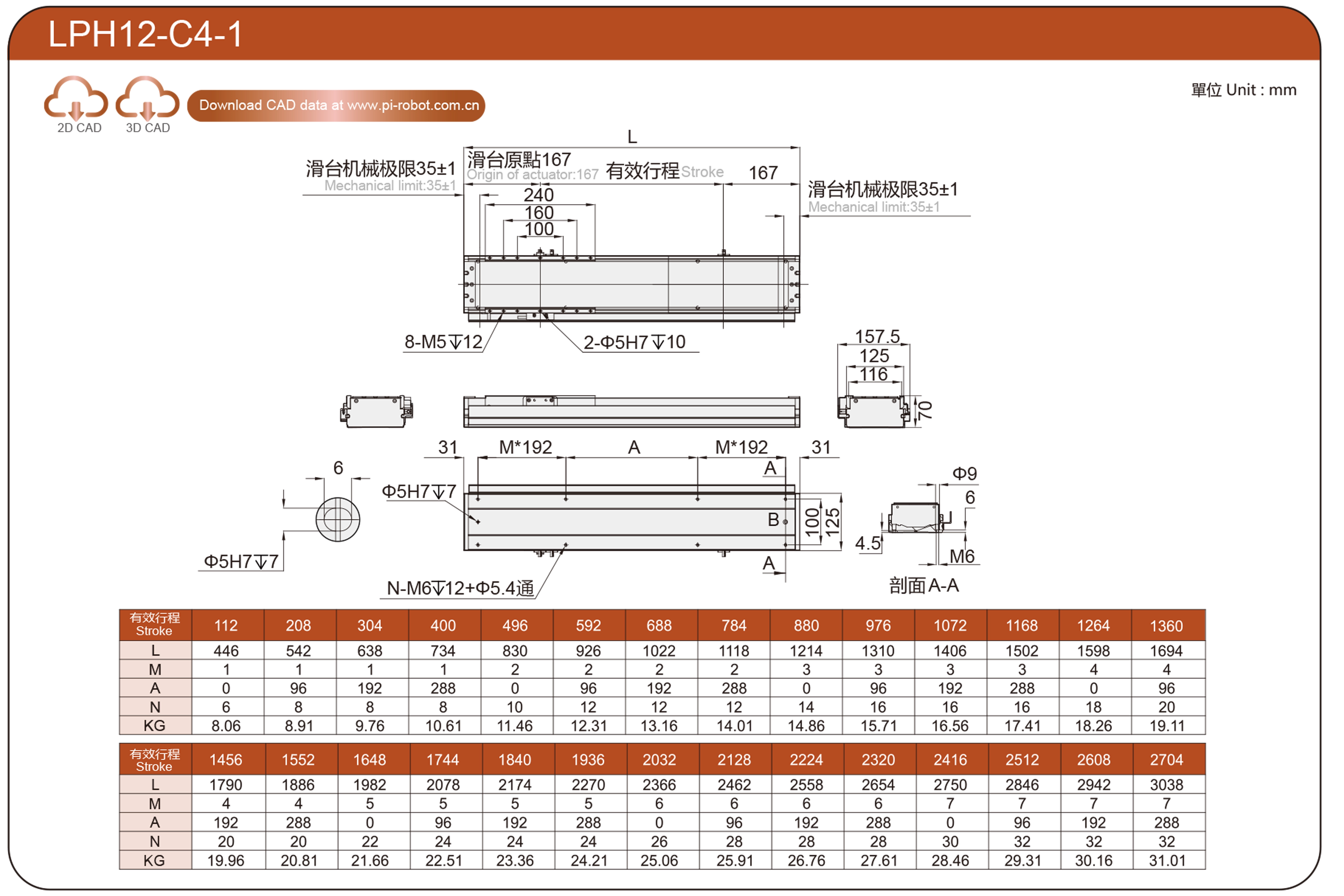

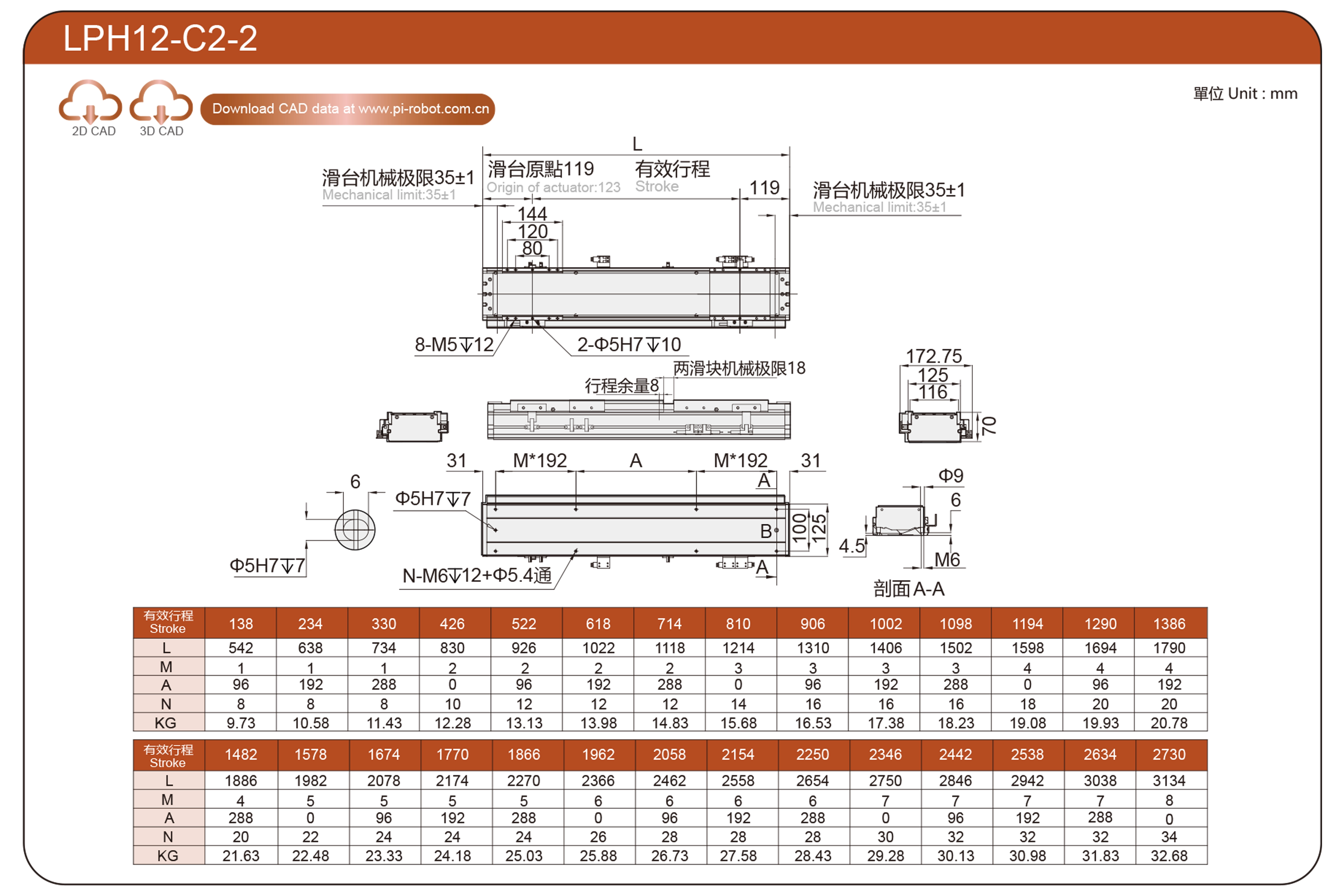

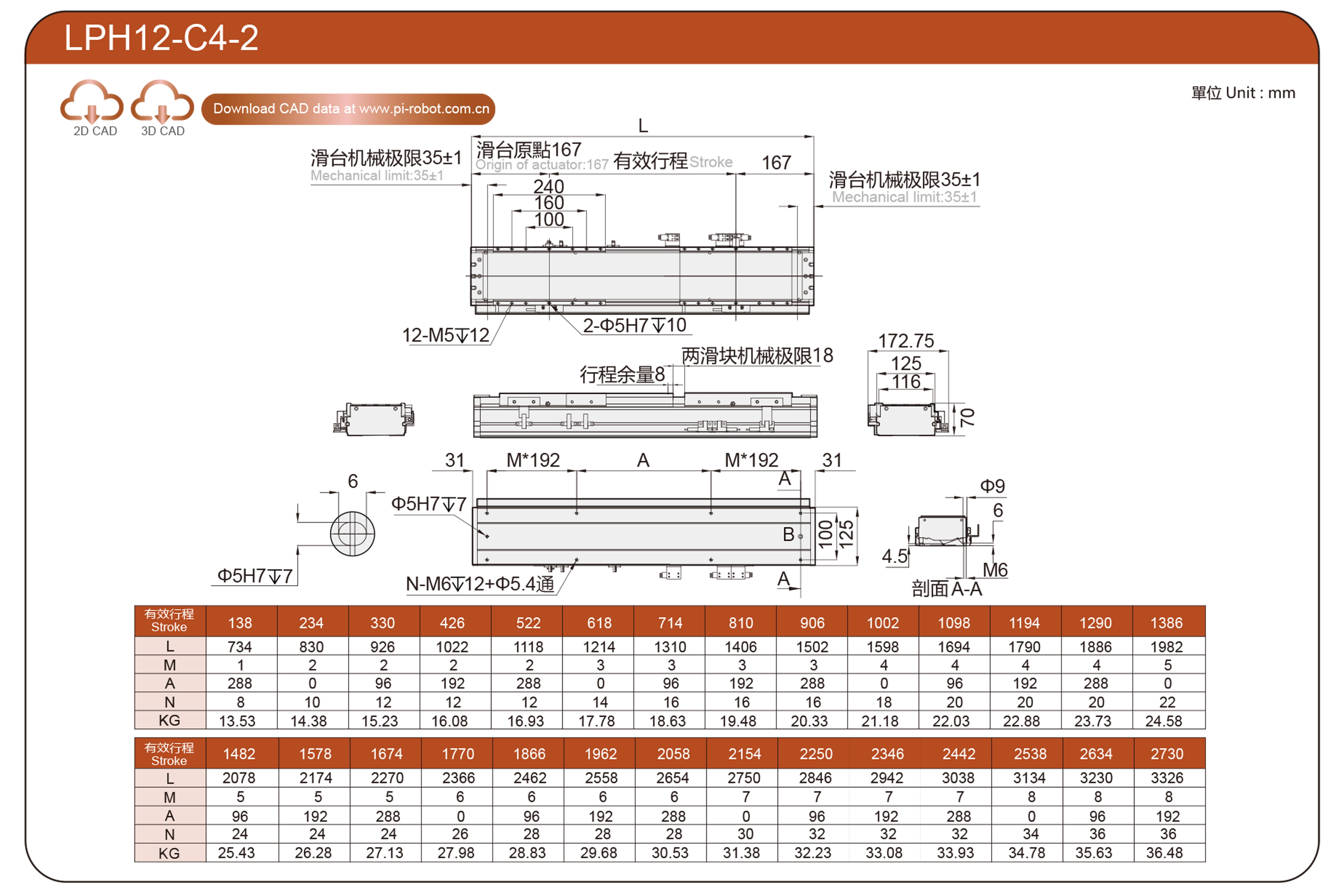

Sipariş Yöntemi

LPH12- C1-S-96-M-10-P-C4-1-3-0001

Özellikler

Dizin	Tel çember özellikleri	P40-C2-S	P40-C4-S
Özel	Tekrarlanabilirlik (mm)	±0,003
	Maksimum Yük Kapasitesi (kg)	20	25
	Maksimum Hız (mm/sn)	2500
	Sürekli itme (N)	80	160
	Tepe itme kuvveti (N)	176	352
	Sürekli akım (Ams)	3.3	3.3
	Tepe akımı (Arms)	10.5	10.5
	Kuvvet sabiti (N/Arm)	24.2	48.4
	İndüktans (mH)	18.7	37.6
	Direnç (ohm)	3.4	6.8
	Manyetik kutup mesafesi (mm)	24

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

Ürün, belirtilen koşullar altında kullanıldığında 10.000 km kullanım ömrüne sahiptir.

Veri bilgileri, tavana ters montaj uygulaması için uygun değildir. Tavana ters montaj uygulaması için bilgi almak isterseniz lütfen bizimle iletişime geçin.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		Yük	A	B	C
Yük	P40-C2-S	5 kg	600	500	800
		10 kg	500	300	450
		15 kg	350	150	300
		20 kg	250	100	150
	P40-C4-S	10 kg	500	300	400
		15 kg	350	200	250
		20 kg	250	100	150
		25 kg	200	100	100

(Birim: mm)

Duvar Montajı		Yük	A	B	C
Yük	P40-C2-S	5 kg	800	500	550
		10 kg	450	300	450
		15 kg	300	150	300
		20 kg	150	100	200
	P40-C4-S	10 kg	400	300	450
		15 kg	250	200	300
		20 kg	150	100	200
		25 kg	100	100	150

Statik Yükleme Momenti

(Birim: Nm)

BENİM	462
MP	462
Bay	385

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Hız ve İvme Arasındaki İlişki

P40-C2-S

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0.9	0.9	0.8	0.8	0.7	0.7
20	0.7	0.7	0.7	0.6	0.6	0,5

P40-C4-S

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0.8

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Özellikleri	Gövdenin genişliği (mm)	Gövdenin yüksekliği (mm)	Tekrarlanabilirlik (mm)	Sürekli itme (N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük Kapasitesi (kg)	Maksimum hız (mm/s) *1
Standart	Doğrusal Motorlu Robot	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
