Hafif ve Uzun Ömürlü

Maksimum X ekseni hareket mesafesi: 1100 mm

Maksimum Y ekseni hareket mesafesi: 500 mm

Maksimum Taşıma Kapasitesi: 8,3 kg

Konsol tipi - hafif yük

PDF

3D indirme

Cadenas3 İndir

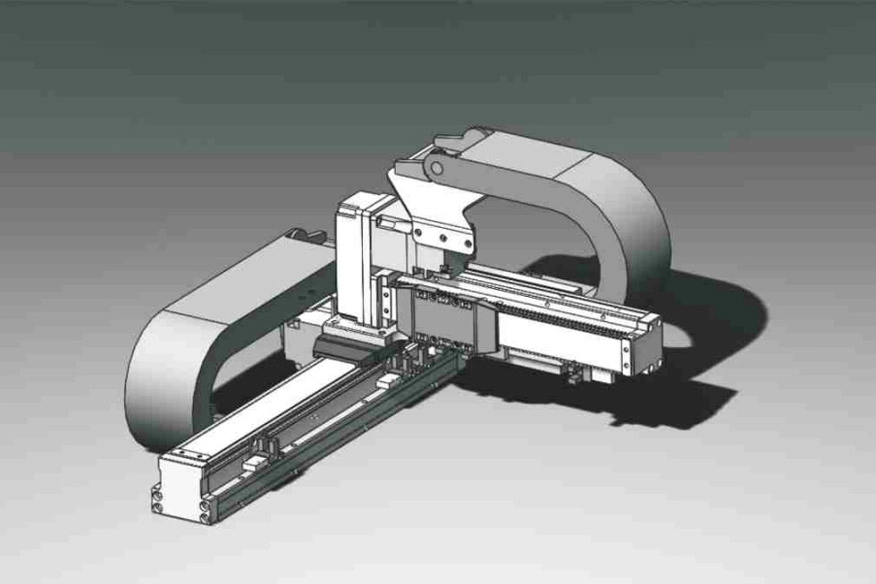

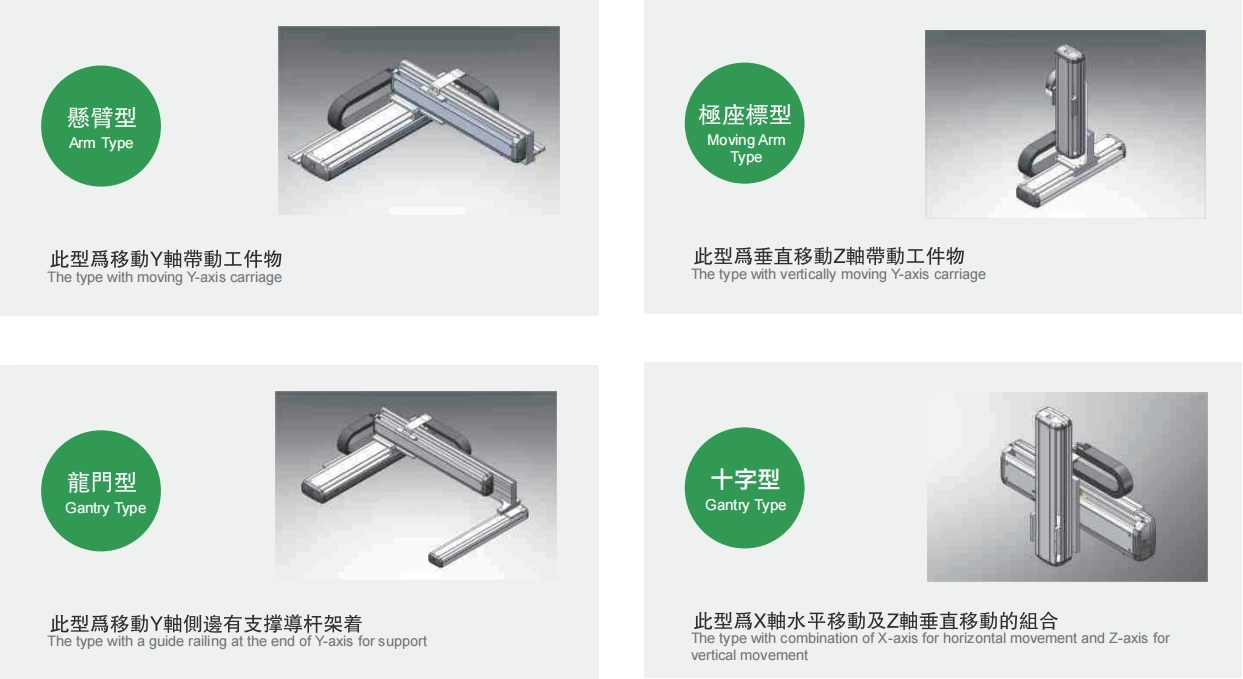

Çok eksenli kombinasyon açıklaması

Tek eksenli kayar tablaların çoklu kombinasyonları aracılığıyla, 2 eksenli ve 3 eksenli çok eksenli manuel operasyonlar geliştirdik
(1) Dikey çok bölümlü robotlarla karşılaştırıldığında düşük fiyat
(2) Akıllı mekanik tasarım, titreşimi ve deformasyonu azaltabilen yüksek rijitliğe sahip dik açılı robotlar elde eder
(3) Tek eksenli kayar tablanın çeşitli olası kombinasyonları

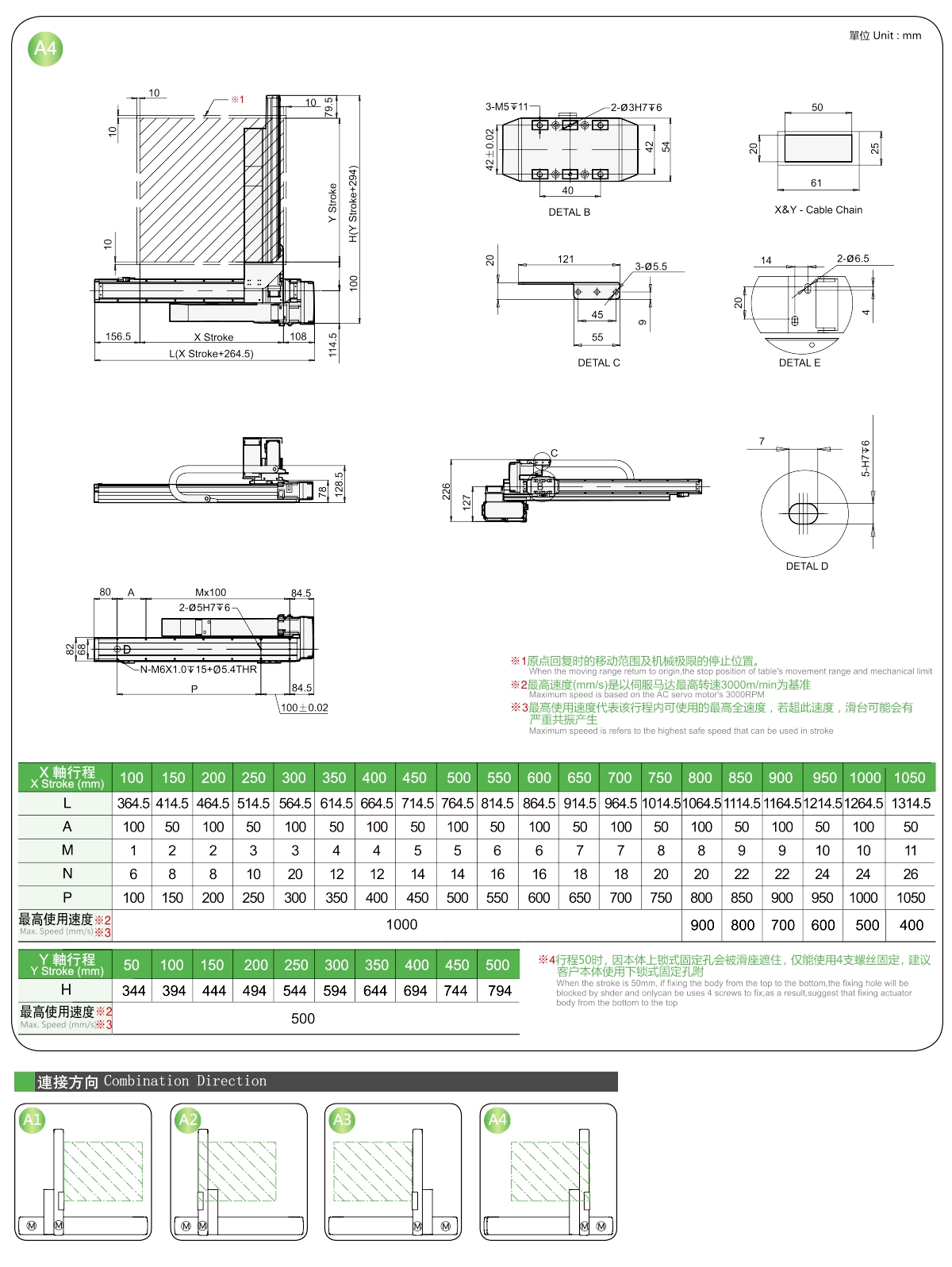

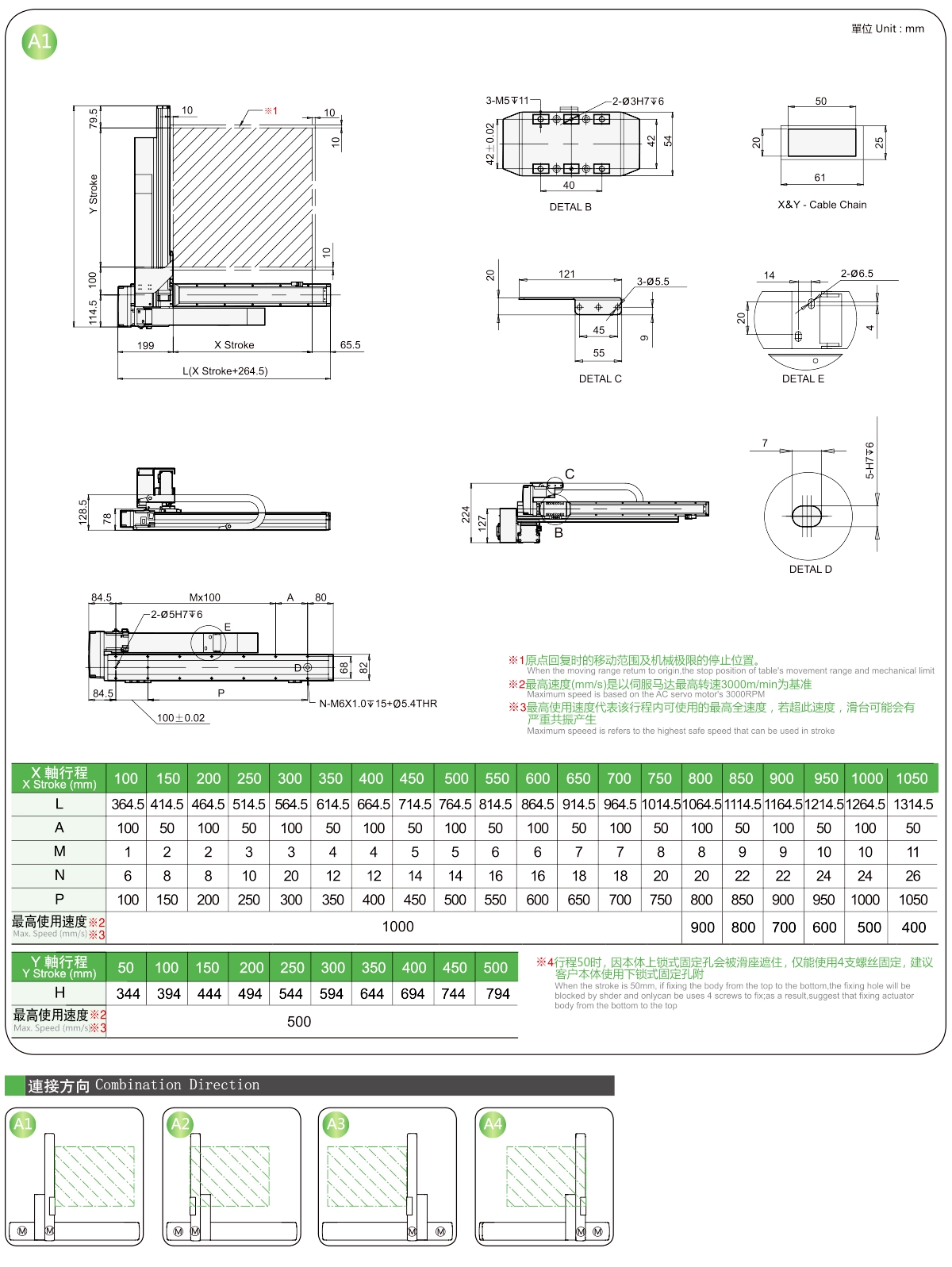

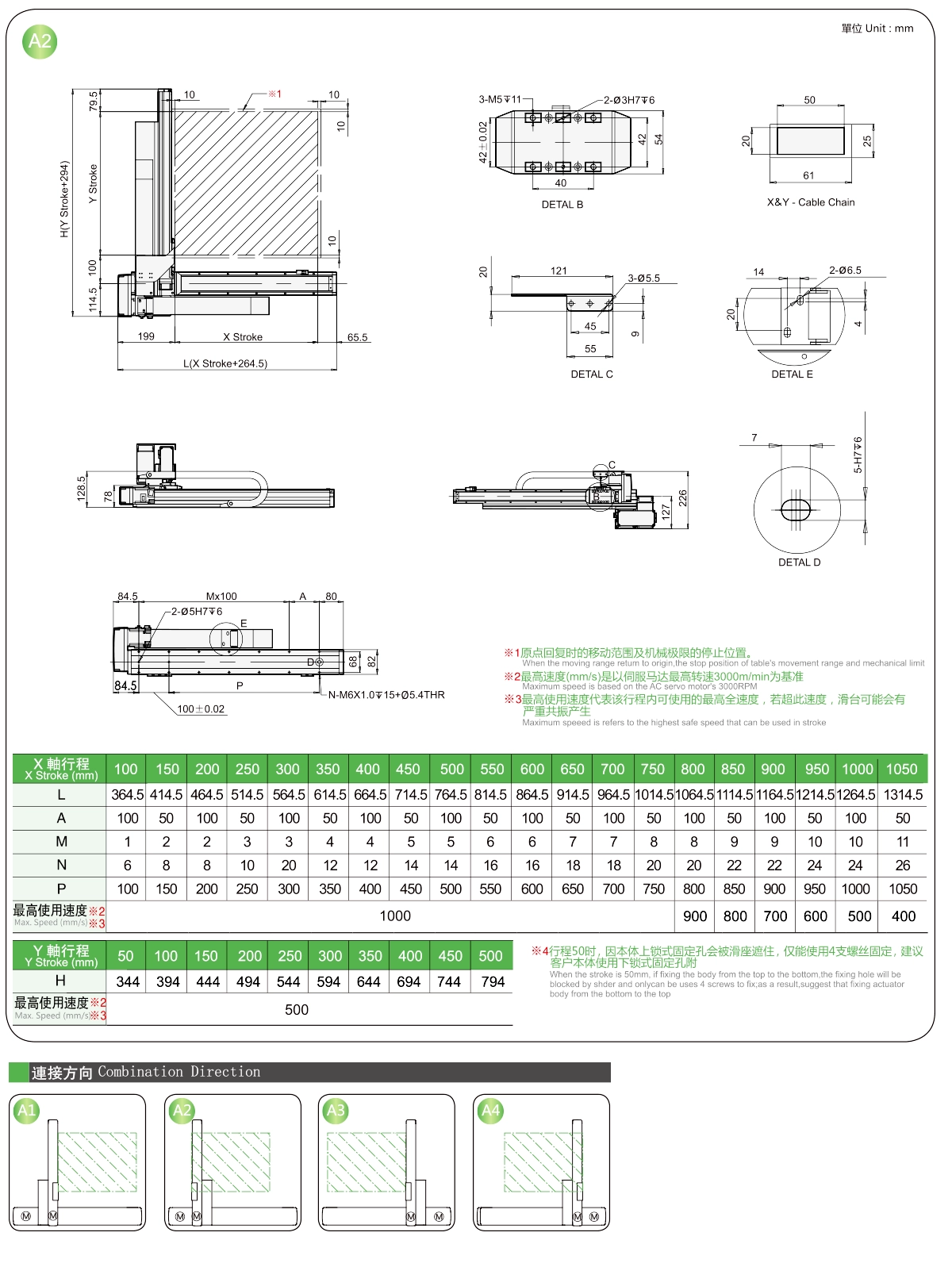

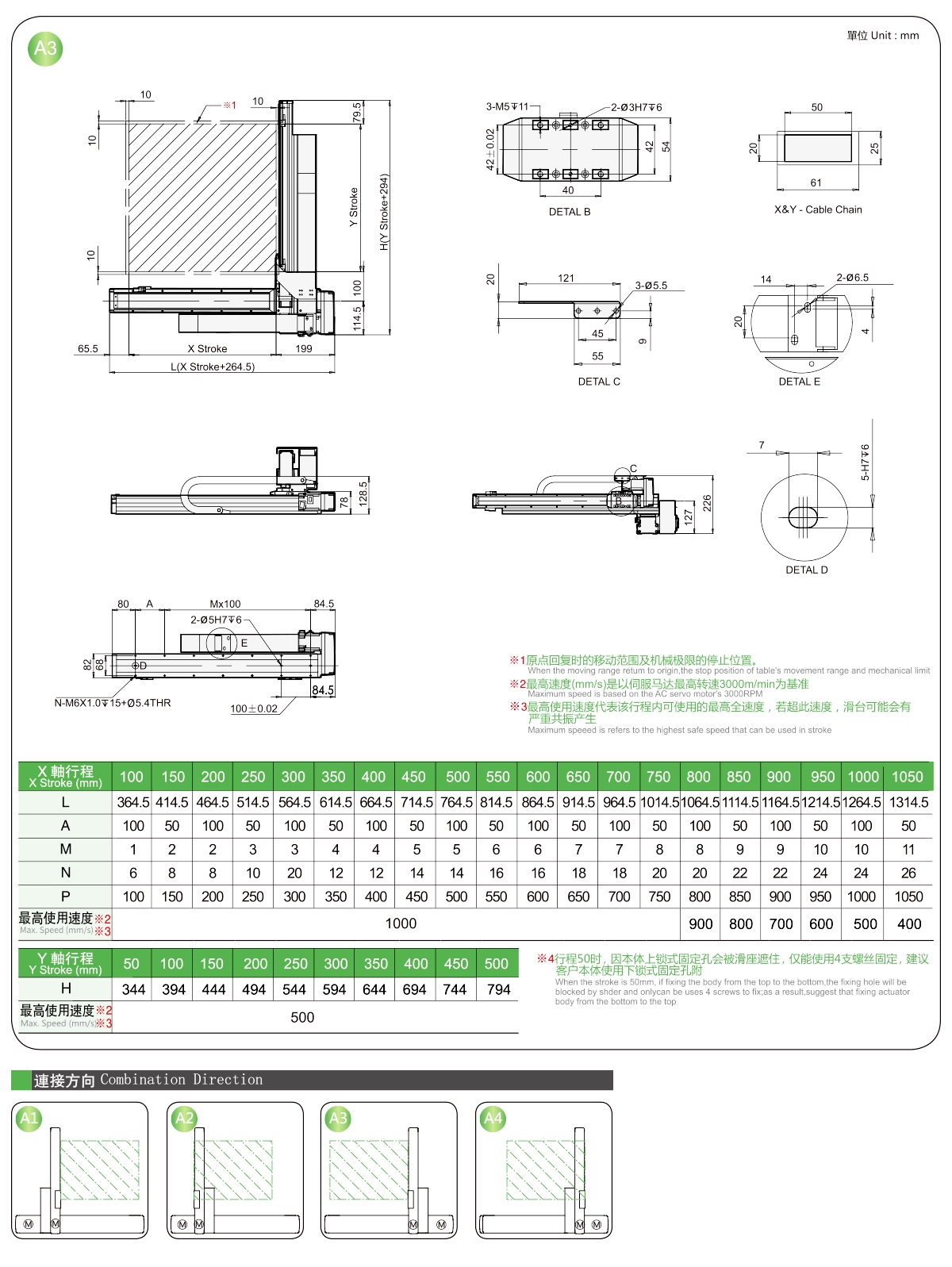

Bağlantı yönü

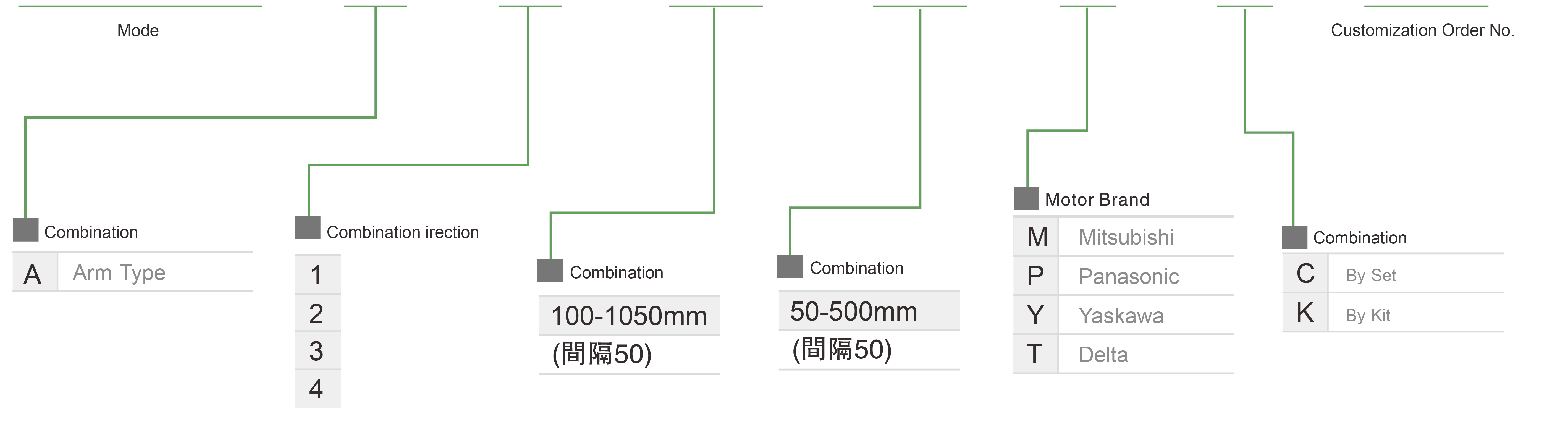

Sipariş Yöntemi

XYGH320 - A - 1 - 500 - 500 - M - C - 0001

Özellikler

Öğe	X ekseni	Y ekseni
Model Tipi	GRH8	GRH5
Tekrarlanabilirlik (mm)	±0,005	±0,005
Bilyalı Vidalı Vida Adımı (mm)	20	10
Maksimum Hız (mm/sn) ※1	1000	500
Strok 50 mm Adım (mm)	50-1100	100-500
AC Servo Motor Çıkışı (w)	200	100
Çevre	0~40°C, %85'in altında bağıl nem

※2 Maksimum hız, 3000 RPM'lik AC servo motora göre belirlenmiştir.

Maksimum Yük Kapasitesi

Y Hareket Mesafesi (mm)	50	150	200	250	300
Y Yük Kapasitesi (kg)	4.5	3.9	3.6	3	2.8

*Sadece yatay kurulum için geçerlidir

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	Yol göstermek			Maksimum hız (mm/s)			Strok (mm)
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Kombinasyon	Eksen Numaraları	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni	X Ekseni	Y Ekseni	Z Ekseni
Standart	Bilyalı Vida	XYGH210-A	Kol Tipi	2 eksenli	20	2	-	1000	100	-	500~800	100~300	-
		XYGH320-A			20	10	-	1000	500	-	500~1100	100~500	-
		XYGH430-A			20	10	-	1000	500	-	500~1250	100~600	-
		XYGH430-A			20	20	-	1000	1000	-	500~1250	100~600	-
		XYGH440-A			20	20	-	1000	1000	-	500~1250	100~500	-
		XYGH440-A			10	10	-	500	500	-	500~1250	100~600	-
		XYGH321-A		3 Eksen	20	10	2	1000	500	100	500~1100	100~500	50~100
		XYGH432-A		3 Eksen	20	10	5	1000	500	250	500~1250	100~550	50~350
