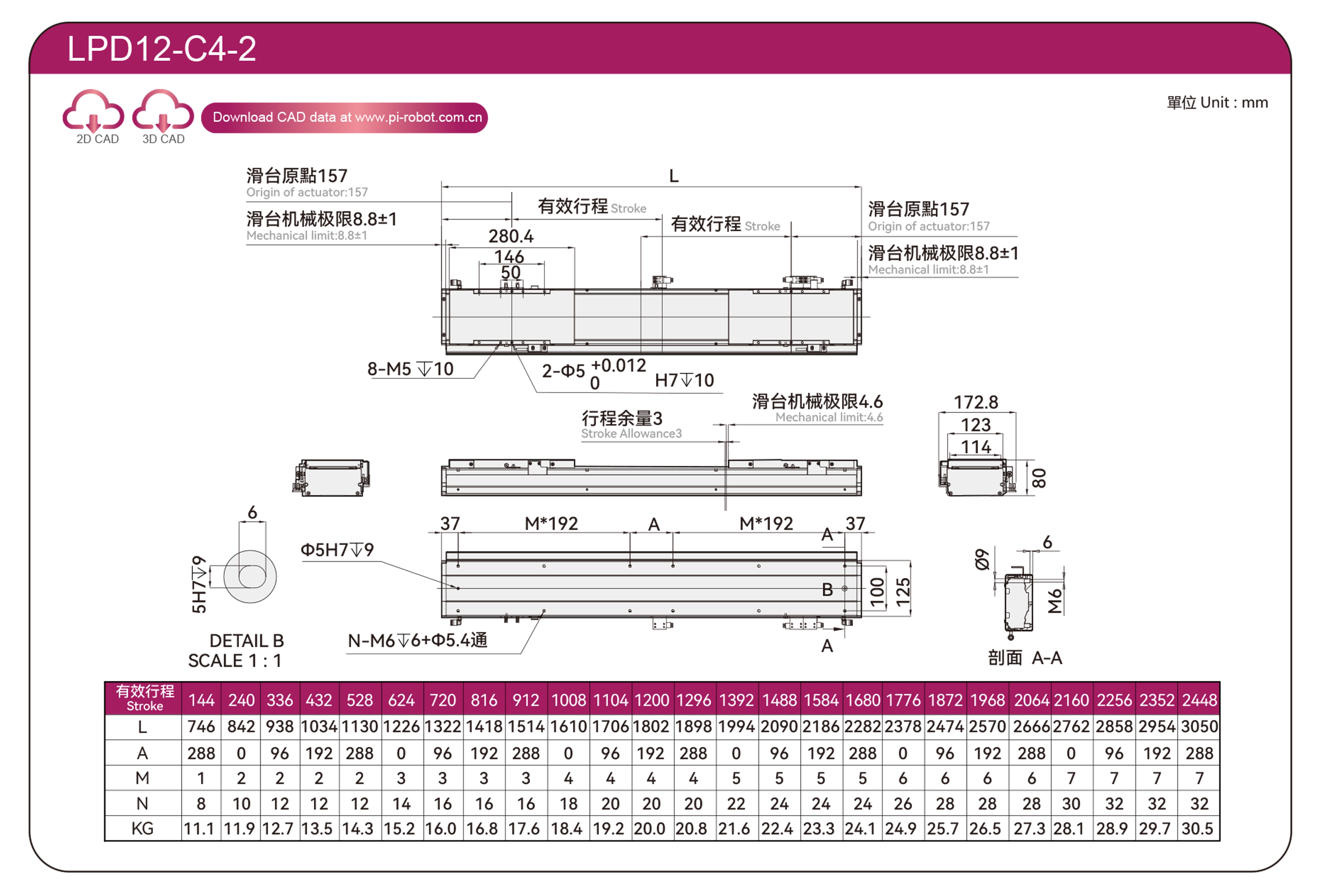

Mevcut konum：Ev > Ürün > Lineer Motor Aktüatörü > LPD Serisi > LPD12 > C4-2

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik doğruluğu: ±0,003 mm

Maksimum kuvvet: 352N

Sürekli kuvvet: 160 N

Sürekli taşıma ağırlığı: 25 kg

Standart vuruş:

1-Tek Taşıyıcı: 112-2704/96 mm

Standart vuruş:

2-Çift Taşıyıcı: 138-2730/96 mm

Maksimum hız: 2500 mm/s

PDF

3D indirme

Cadenas3 İndir

Birden fazla sürücü seçilir ve içe aktarılan sessiz, yüksek hassasiyetli kayar raylar kullanılır

Çalışma sırasındaki gürültüyü etkili bir şekilde azaltabilir, pürüzsüzlüğü, ömrü ve yağlama verimliliğini artırabilir. Yüksek hız, huzur ve düşük toz emisyonu gerektiren ileri teknoloji endüstrileri için uygundur.

Yüksek sertlikte gövde

Entegre bir alüminyum ekstrüzyon yapısının benimsenmesi ve element analizinin yapılmasıyla, optimum sertlik/ağırlık oranına sahip yapısal tasarım elde edilir.

Manyetik plaka özel toka tasarımı

Avantajı: Yabancı cisimlerin düşmesini engeller ve iç aksamlara zarar vermez. Bakımı kolay, uzun ömürlü!

Optik cetvel okuma kafası

Optik cetvel veya manyetik cetvelin elastik kombinasyonu

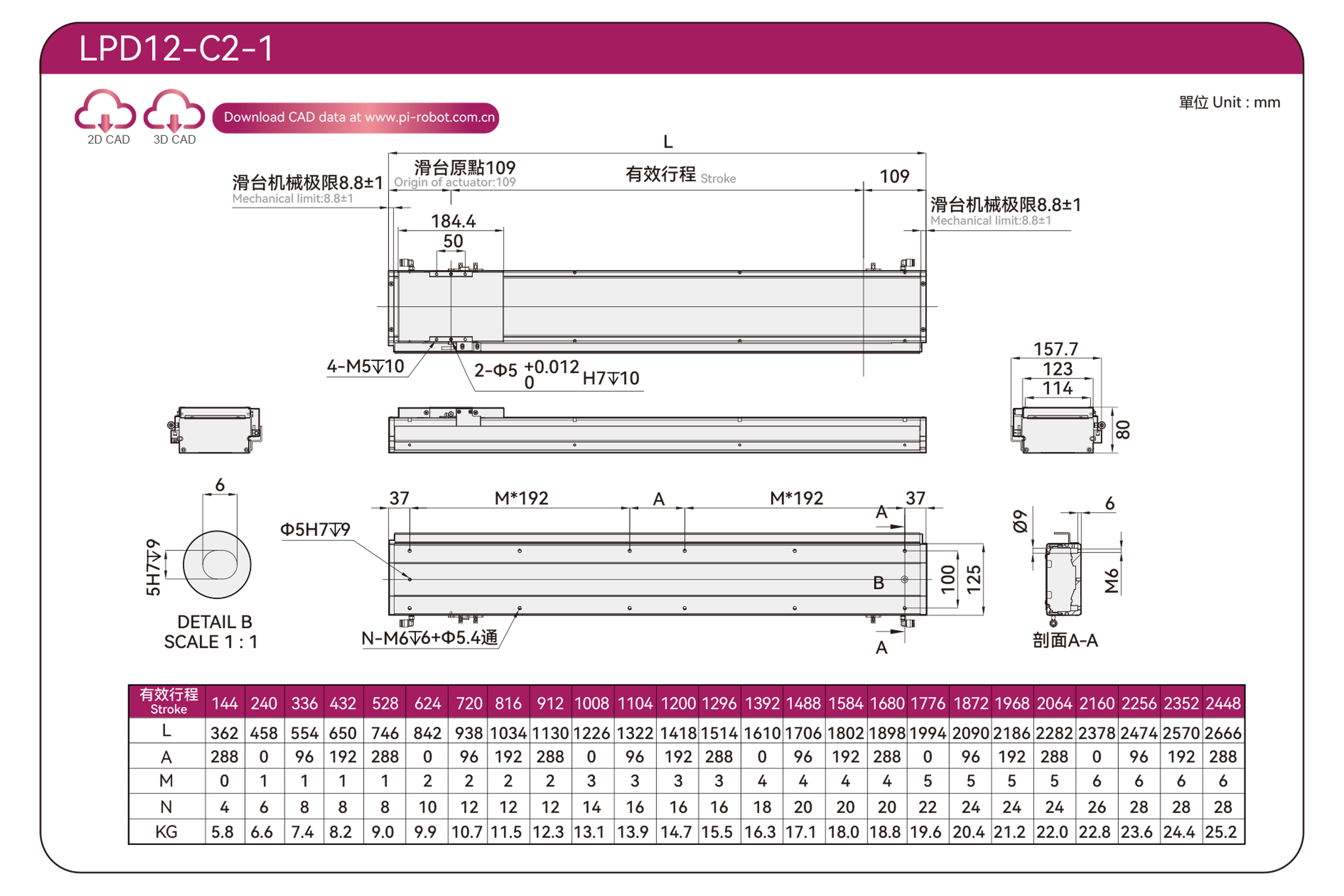

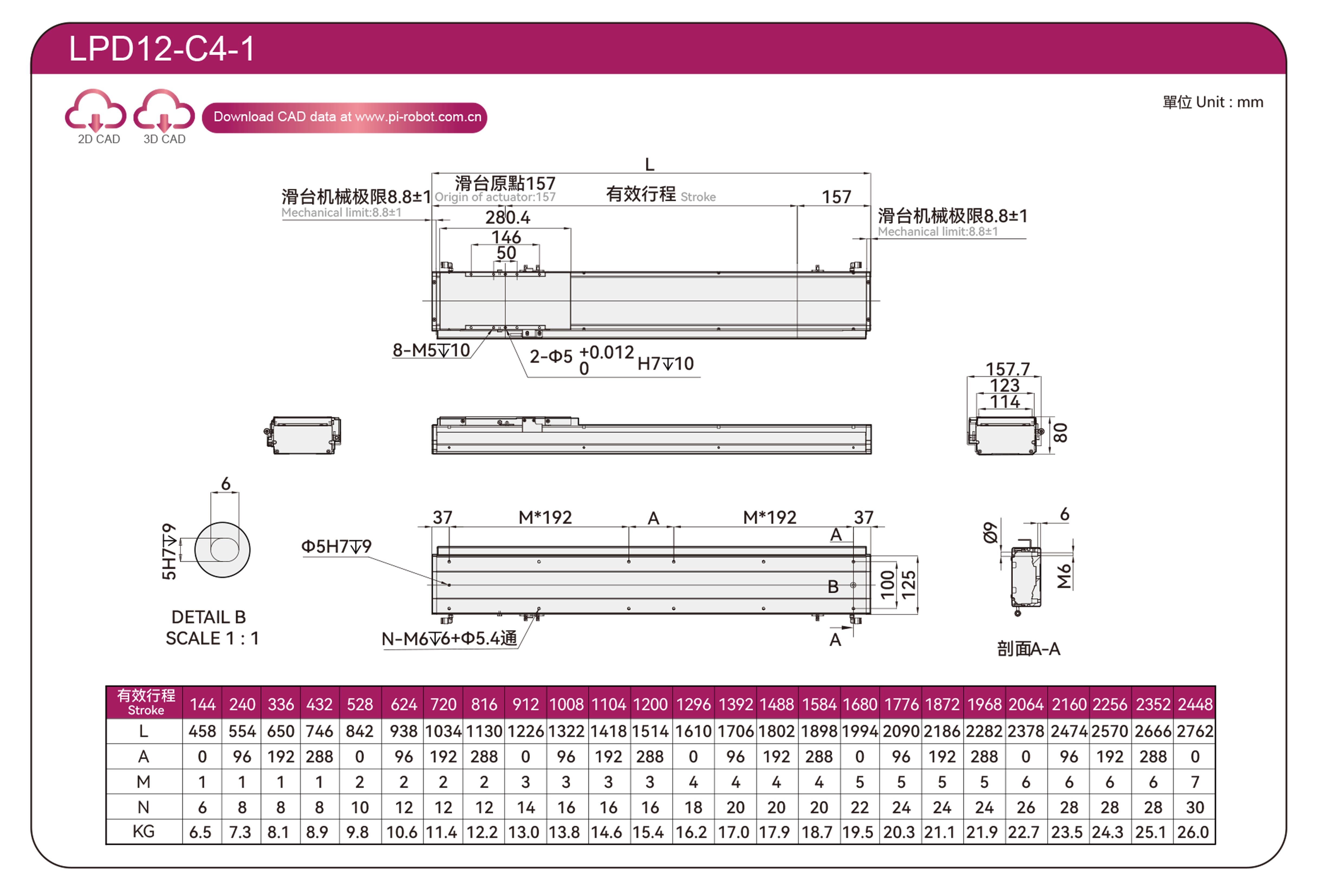

Sipariş Yöntemi

LPD12-C1-S-96-M-10-P-C4-1-3-0001

Şartname

Rehber	Tel daire özellikleri	P40-C2-S	P40-C4-S
Spesifikasyon	Tekrarlanabilirlik(mm)	±0,003
	Maksimum Yük(kg)	20	25
	Maksimum Hız (mm/sn)	2500
	Sürekli itme(N)	80	160
	Tepe itme kuvveti (N)	176	352
	Sürekli akım (Ams)	3.3	3.3
	Tepe akımı (Silah)	10.5	10.5
	Kuvvet sabiti(N/Silah)	24.2	48.4
	Endüktans (mH)	18.7	37.6
	Direnç (ohm)	3.4	6.8
	Manyetik kutup mesafesi (mm)	24

Sensör Düzeni

※1 Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

※2 Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılı bilgi için lütfen P85'e bakınız.

Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

Veri bilgileri tavana monteli ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		Yük	A	B	C
Yük	P40-C2-S	5 kg	600	500	800
		10 kg	500	300	450
		15kg	350	150	300
		20 kg	250	100	150
	P40-C4-S	10 kg	500	300	400
		15kg	350	200	250
		20 kg	250	100	150
		25kg	200	100	100

(Birim : mm)

Duvar Montajı		Yük	A	B	C
Yük	P40-C2-S	5 kg	800	500	550
		10 kg	450	300	450
		15kg	300	150	300
		20 kg	150	100	200
	P40-C4-S	10 kg	400	300	450
		15kg	250	200	300
		20 kg	150	100	200
		25kg	100	100	100

Statik Yükleme Momenti

(Birim : Nm)

BENİM	462
Milletvekili	462
Bay	385

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Hız ve İvme Arasındaki İlişki

P40-C2-S

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn	3 m/sn	3,5 m/sn
5	2	2	2	1.8	1.7	1.5
10	1.3	1.3	1.2	1.2	1.1	1
15	0,9	0,7	0,8	0,8	0,7	0,7
20	0,7	0,7	0,7	0,6	0,6	0,5

P40-C4-S

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn	3 m/sn	3,5 m/sn
10	2.5	2.5	2.4	2.4	2.3	1.9
15	1.7	1.6	1.6	1.6	1.5	1.3
20	1.4	1.4	1.3	1.3	1.3	1.1
25	1.1	1.1	1.1	1	1	0,8

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motorun Özellikleri	Vücudun genişliği (mm)	Vücudun yüksekliği (mm)	Tekrarlanabilirlik(mm)	Sürekli itme(N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük(kg)	Maksimum hız (mm/sn) *1
Standart	Lineer Motorlu Robot	LPD12	P40-C2-S	125	80	±0,003	80	176	3.3	20	2500
		LPD12	P40-C4-S	125	80	±0,003	160	352	3.3	25
		LPD14	P44-C3-S	135	84	±0,003	144	316	3.3	25
		LPD14	P44-C5-P	135	84	±0,003	240	528	6.8	50
		LPD16	P64-C3-S	155	87	±0,003	264	580	3.3	60
		LPD16	P64-C5-P	155	87	±0,003	440	1795	6.8	100
		LPD20	P88-C3-S	200	93	±0,003	408	897	3.3	60
		LPD20	P88-C6-P	200	93	±0,003	816	1795	6.8	100
