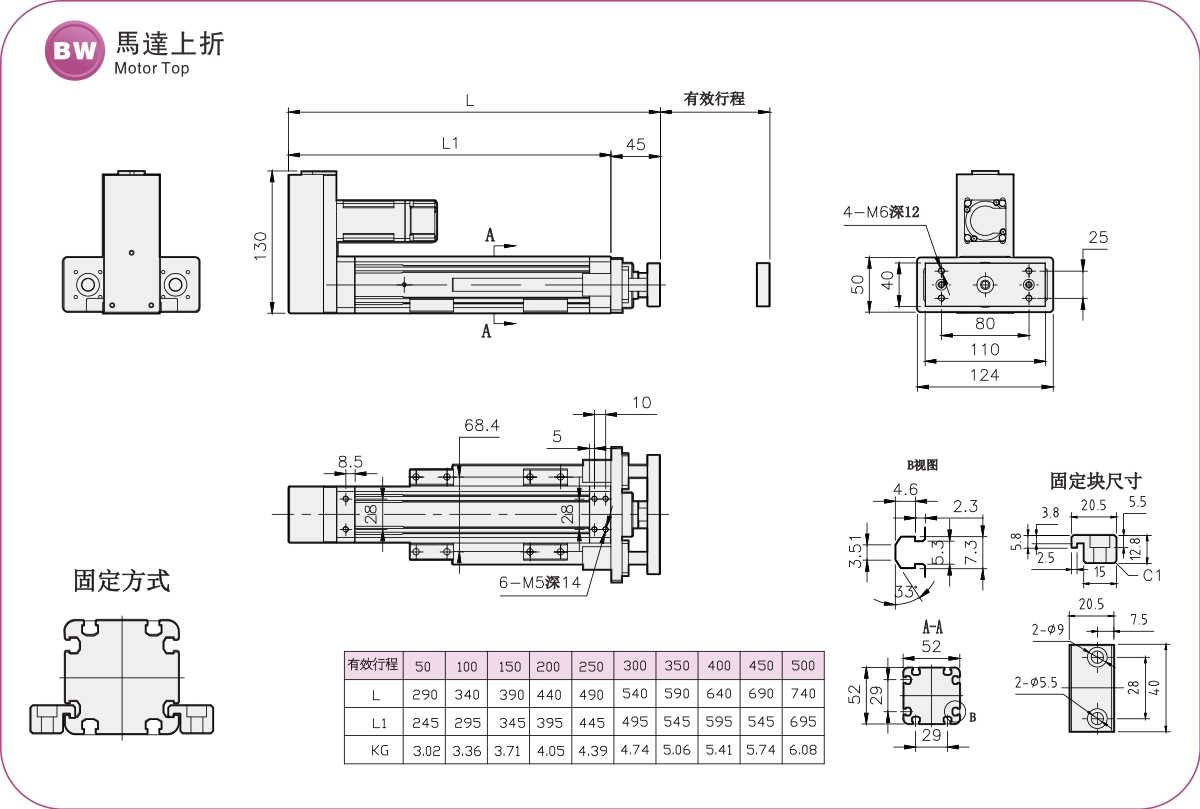

Mevcut konum：Ev > Ürün > Elektrikli silindir > EC Serisi > EC50T > Motor Üst Tarafı

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik:±0,01 mm

Yatay Yük: 30kg

Dikey Yük: 12kg

Maksimum Hız: 500 mm/sn

Seyahat Aralığı: 50-500mm

Motorun hızlanmasını ve yavaşlamasını 0,2 saniyeye ayarlayın.

Ters vinçlerin kullanımında standart özellikler uygulanamaz. Herhangi bir gereksiniminiz varsa, lütfen bizimle telefonla iletişime geçin veya çevrimiçi bir mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

İlave çıkış mili kılavuz çubukları

Çıkış milinde sapmayı azaltmak için harici bir kılavuz çubuk bulunur.
Çıkış milinin dış boyutları müşteri ihtiyaçlarına göre özelleştirilebilir.
Ana ünitede, bakım sırasında sökme ve yağlamayı kolaylaştıran, zamandan ve rahatlıktan tasarruf sağlayan sabit bir yağ doldurma plakası bulunur.
Ana ünite tamamen olukludur ve çeşitli fikstür kurulum yönlerine uyum sağlamak için dört taraftan da sabitlenebilir.

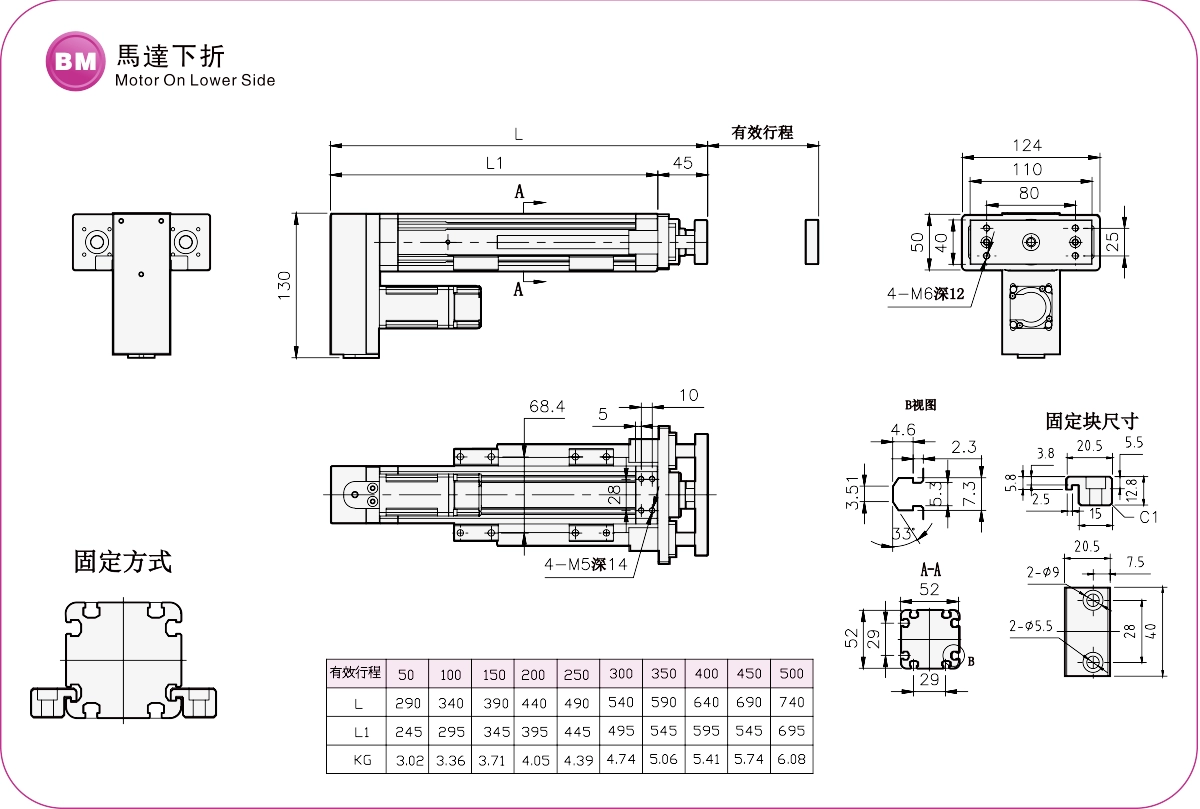

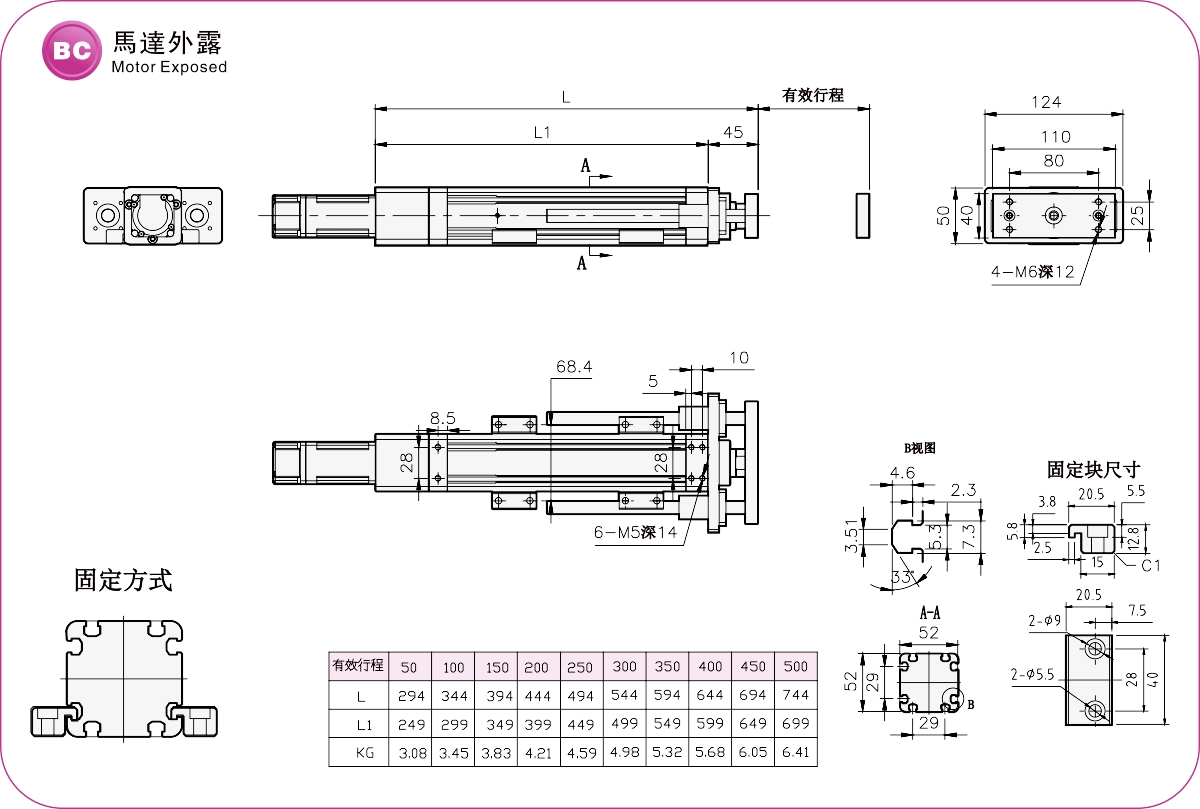

Çeşitli motor yönleri ve özellikleri

Motor doğrudan tahrikli veya ters tahrikli olarak seçilebilir

Sipariş Yöntemi

EC50T-L5 - 100 - BC -M10 B -C 4 -0001

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,01
	Kurşun (mm)		5	10
	Maksimum Hız (mm/sn)		250	500
	Maksimum Yük	Yatay (kg)	30	15
		Dikey (kg)	12	5
	Nominal İtme (N)		341	170
	Strok Aralığı (mm)		50-500mm/50Adım
	AC Servo Motor Çıkışı (w)		100W
Parçalar	Vidalı Ø(mm)		C7Ø12
	Kaplin (mm)		8X8
	Ev Sensörü	Dıştan	CS-6T

Sensör Düzeni

Çubuğun Dönmeyi Önleme Doğruluğu

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı(w)	Genişlik (mm)	Tekrarlanabilirlik(mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı(w)	Genişlik (mm)	Tekrarlanabilirlik(mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart Ortam	Vidalı	AK 50	100W	52	±0,01	12	5	30	12	250
		AK 50	100W	52	±0,01	12	10	15	5	500
		AK 50L	100W	52	±0,01	12	5	50	15	250
		AK 50L	100W	52	±0,01	12	10	30	8	500
		AK 50T	100W	52	±0,01	12	5	50	15	250
		AK 50T	100W	52	±0,01	12	10	30	8	500
		EC 65	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65L	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 65T	400W	65	±0,01	16	5	110	33	250
							10	88	22	500
							16	48	10	800
							20	40	8	100
		EC 80	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
		AK 80T	700W	80	±0,01	25	5	200	65	250
							10	180	55	500
							25	138	25	1000
