Hafif ve Uzun Ömürlü

Gövde genişliği: 60-200mm

Tekrarlanabilirlik:±0,005/0,01 mm

Yatay Yük: 150kg

Dikey Yük: 55kg

Maksimum Hız: 250 mm/sn

Seyahat Aralığı: 800-2600mm

Motorun hızlanmasını ve yavaşlamasını 0,2 saniyeye ayarlayın.

Ters vinçlerin kullanımında standart özellikler uygulanamaz. Herhangi bir gereksiniminiz varsa, lütfen bizimle telefonla iletişime geçin veya çevrimiçi bir mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak bütünleşik olarak oluşturulmuştur; bu, zayıf sertlik sorununu iyileştirir ve genişliği azaltarak ekipmanın kurulum alanını daha küçük hale getirir.

Kolay bakım

Tüm serinin her iki tarafında, kapağa ihtiyaç duymadan doğrudan yağla doldurulabilen harici yağ enjeksiyon nozulları bulunur. Özel çelik kemer bağı tasarımı tüyleri azaltabilir ve temiz oda ortamlarında kullanılabilir.

Montaj, zaman tasarrufu ve kullanışlı

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya sabitlenebilir.
Gövdenin yan tarafına kurulum referans yüzeyi desteği ekleyin. Gövdenin alt kısmında konumlandırma PIN deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük artar

Alüminyum gövde yapısının kullanılması nedeniyle gövdenin mukavemeti önemli ölçüde arttırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülür ve daha sonra topraklanır, böylece yürüme yüksekliğinin ve düzlüğün doğruluğu ± 0,02 mm'nin altına kadar artırılır (RMH10/12 ile karşılaştırıldığında)

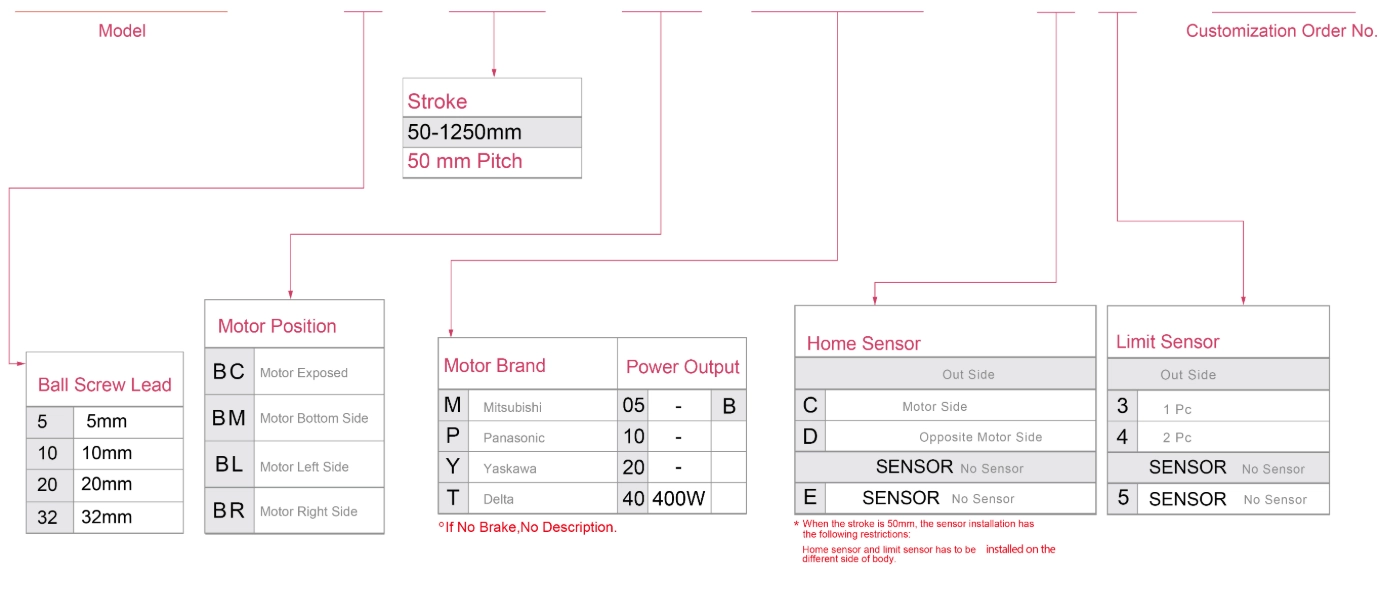

Sipariş Yöntemi

GRC12 - L5-100-BC-M40B - C4 -0001

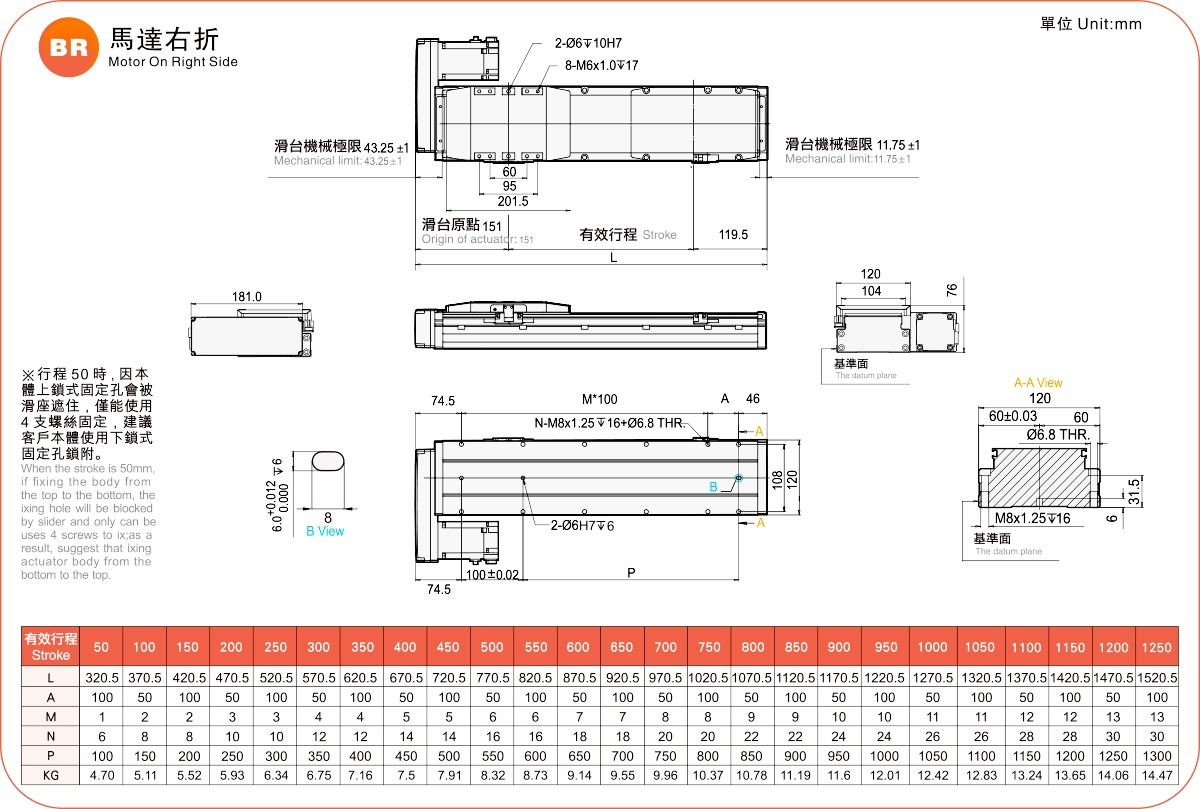

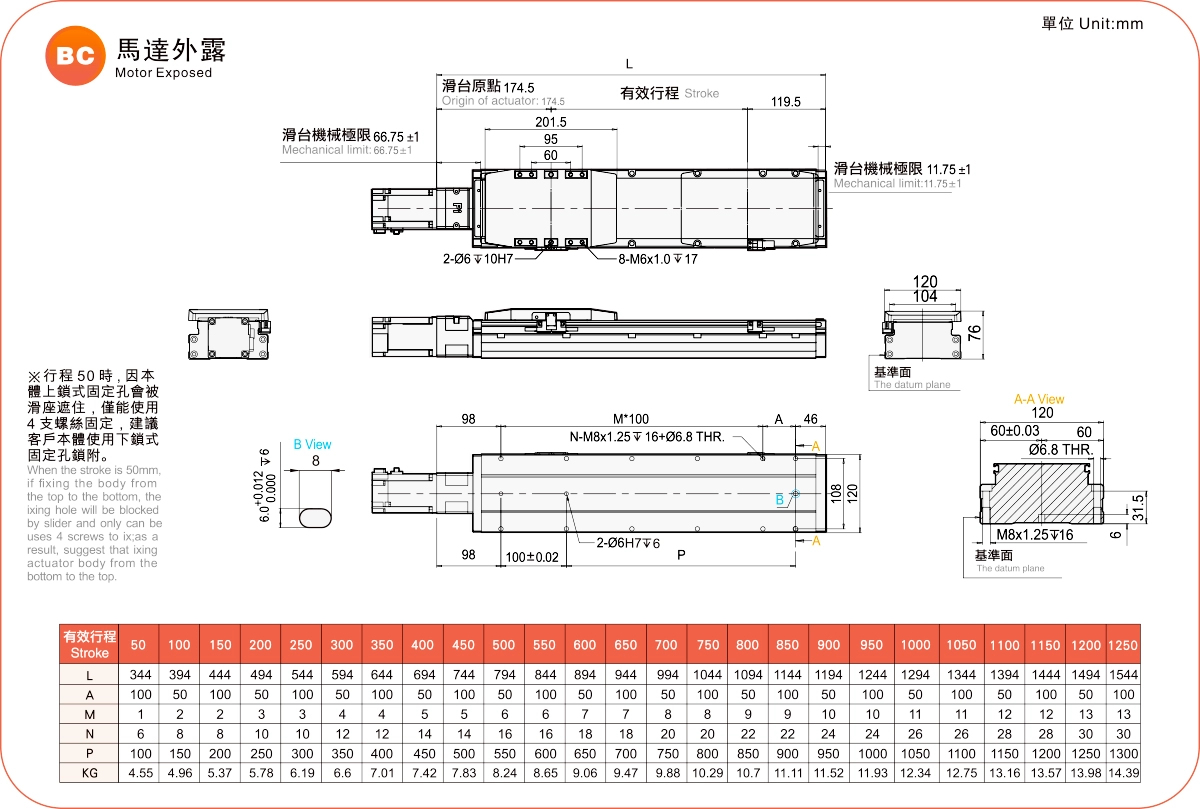

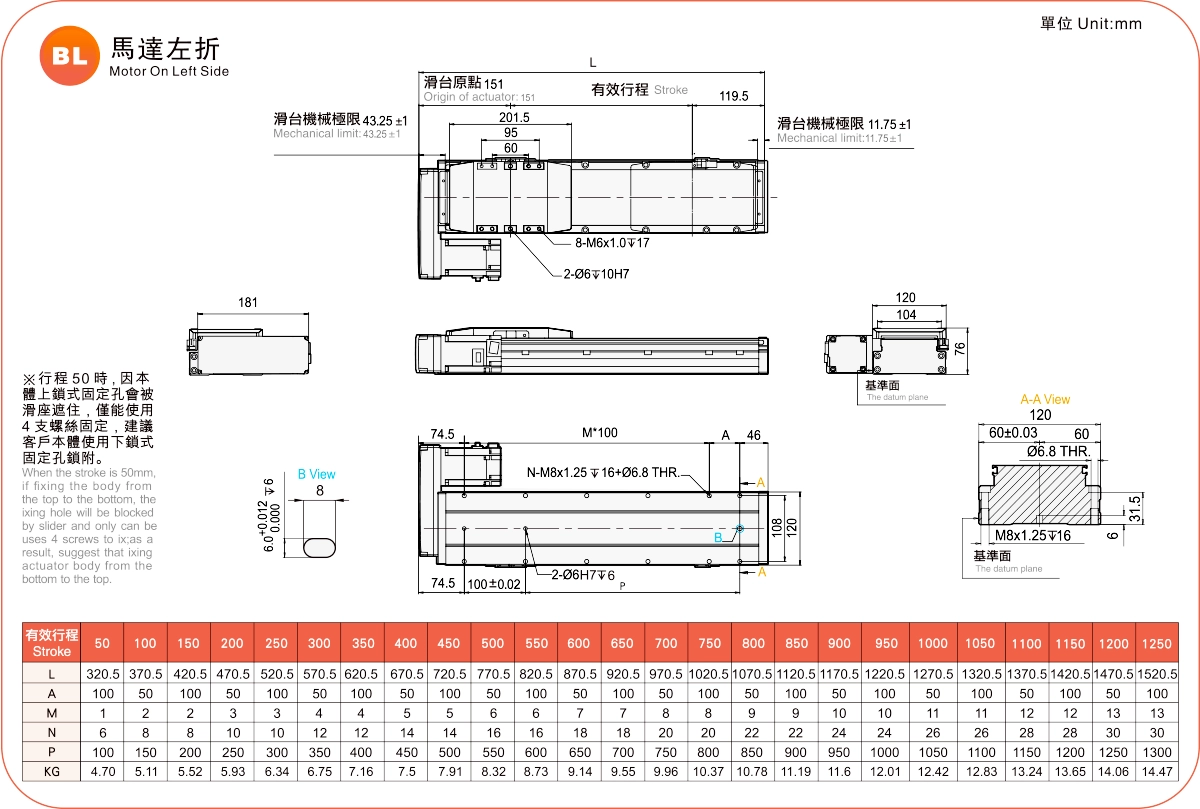

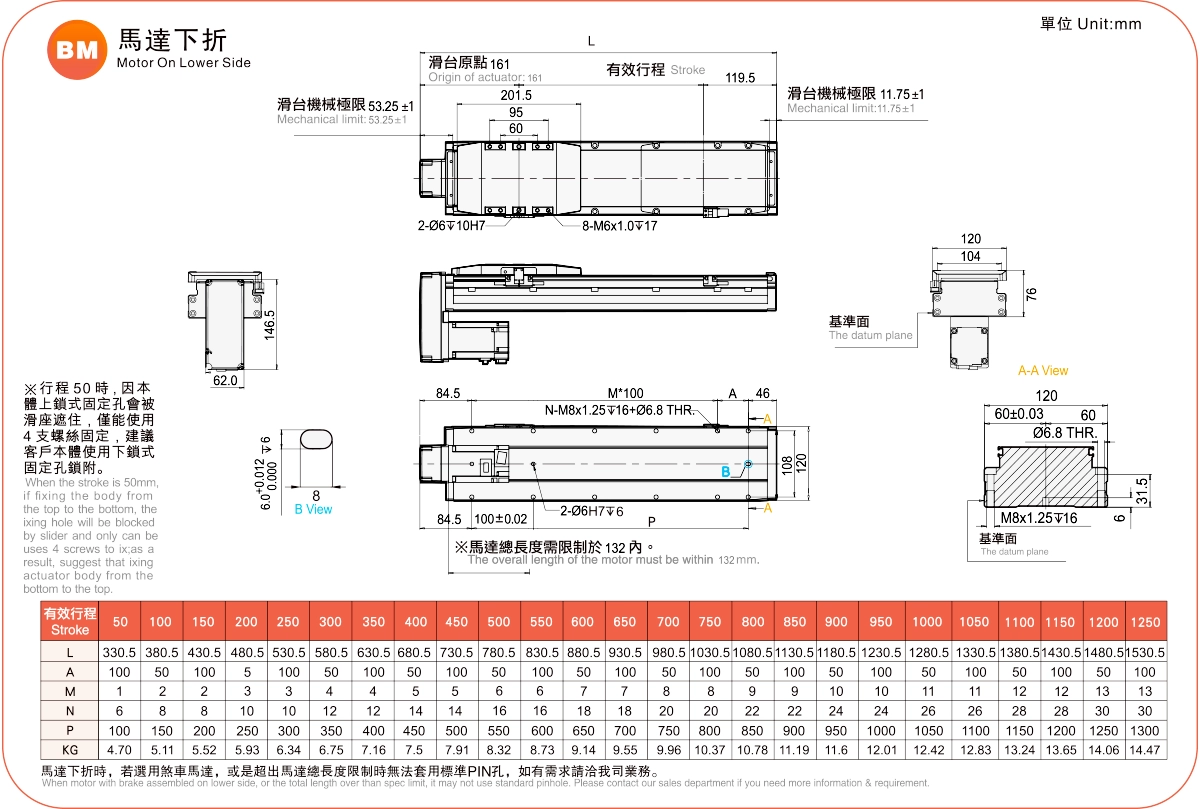

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,01
	Vidalı Uç (mm)		5	10	20	32
	Maksimum Hız (mm/sn)		250	500	1000	1600
	Maksimum Yük	Yatay (kg)	50	30	18	5
		Dikey (kg)	12	8	3	-
	Nominal İtme (N)		341	170	85	53
	Strok Aralığı (mm)		100-1050mm/50mm Aralık
Parçalar	AC Servo Motor Gücü (W)		100W
	Vidalı Mil Ø (mm)		C7Ø16
	Yüksek Sertlikte Lineer Kılavuz (mm)		W12XH7.5
	Kaplin (mm)		8X10
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Düzeni

Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

* Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		A	B	C
Kurşun2	12 kg	1000	55	80
	18 kg	750	35	50
	25kg	500	23	32
Kurşun5	10 kg	550	53	70
	15kg	350	32	45
	20 kg	250	22	31
Kurşun10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Birim : mm)

Duvar Montajı		A	B	C
Kurşun2	12 kg	80	55	1000
	18 kg	50	35	750
	25kg	32	23	500
Kurşun5	10 kg	72	52	550
	15kg	45	32	345
	20 kg	31	22	250
Kurşun10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Birim : mm)

Dikey Kurulum		A	C
Kurşun2	4 kg	200	200
	8 kg	100	100
	-	-	-
Kurşun5	4 kg	150	150
	8 kg	75	75
	-	-	-
Kurşun10	2 kg	260	260
	3,5 kg	150	150
	-	-	-

Statik Yükleme Momenti

(Birim : Nm)

BENİM	79
Milletvekili	79
Bay	116

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Vidalı	GRC 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRC 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRC 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRC 15	750W	150	±0,01	20	5	120	50	250
							10	120	40	500
							20	83	25	1000
							40	43	12	2000
