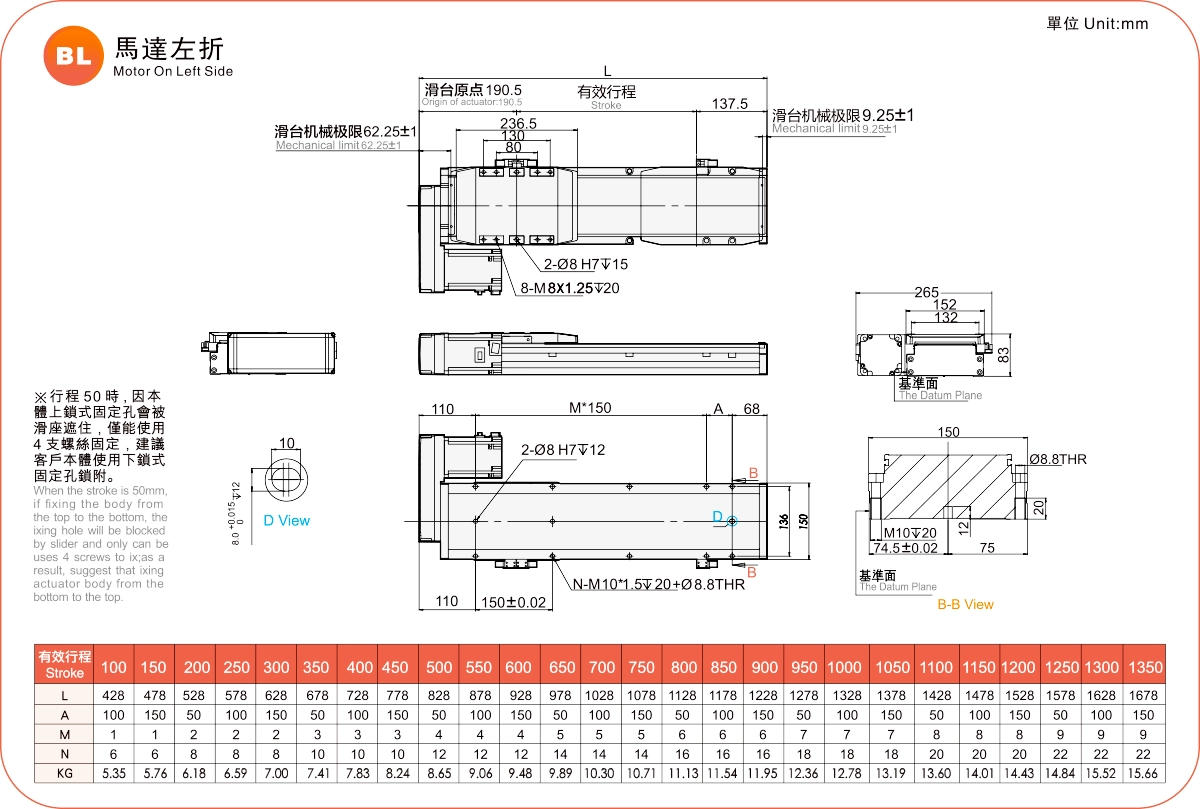

Mevcut konum：Ev > Ürün > Standart Bilyalı Vidalı Aktüatör > GRH Serisi > GRH15 > Motor Sol Tarafta

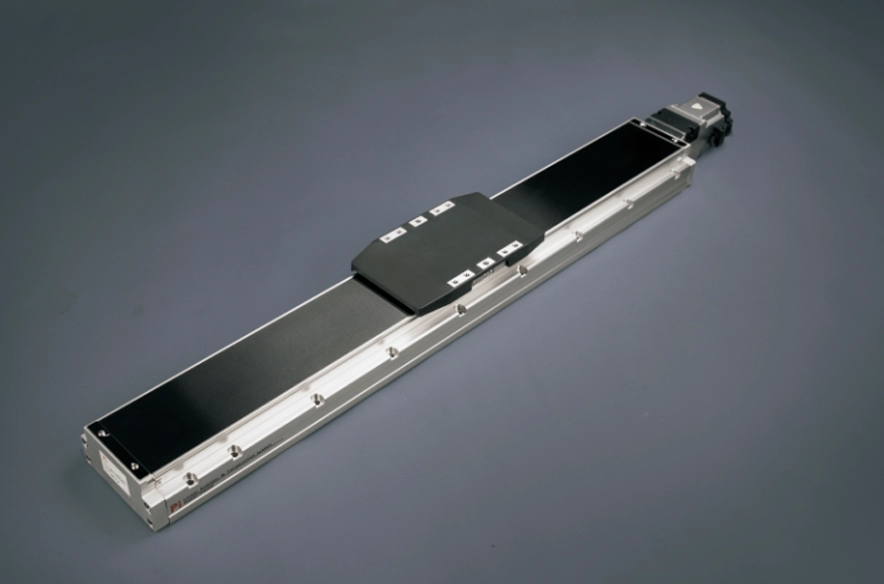

Hafif ve Uzun Ömürlü

Gövde genişliği: 150 mm

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 120 kg

Dikey Yük: 50 kg

Maksimum Hız: 2000 mm/s

Hareket Aralığı: 100-1350 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür.

Kolay bakım

Serinin her iki tarafında da, kapak gerektirmeden doğrudan yağ ile doldurulabilen harici yağ enjeksiyon nozulları bulunmaktadır. Özel çelik kayış bağlama tasarımı, saç oluşumunu azaltır ve temiz oda ortamlarında kullanılabilir.

Montajı kolay, zaman kazandıran ve kullanışlı.

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya doğru sabitlenebilir.
Gövdenin yan tarafına montaj referans yüzey desteği eklenmiştir. Gövdenin alt kısmında bir konumlandırma pimi deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük gelişir.

Alüminyum gövde yapısının kullanılması sayesinde gövdenin mukavemeti önemli ölçüde artırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülüp daha sonra taşlanarak yürüme yüksekliği ve düzlük hassasiyeti ± 0,02 mm'nin altına (RMH10/12 ile karşılaştırıldığında) düşürülmüştür.

Sipariş Yöntemi

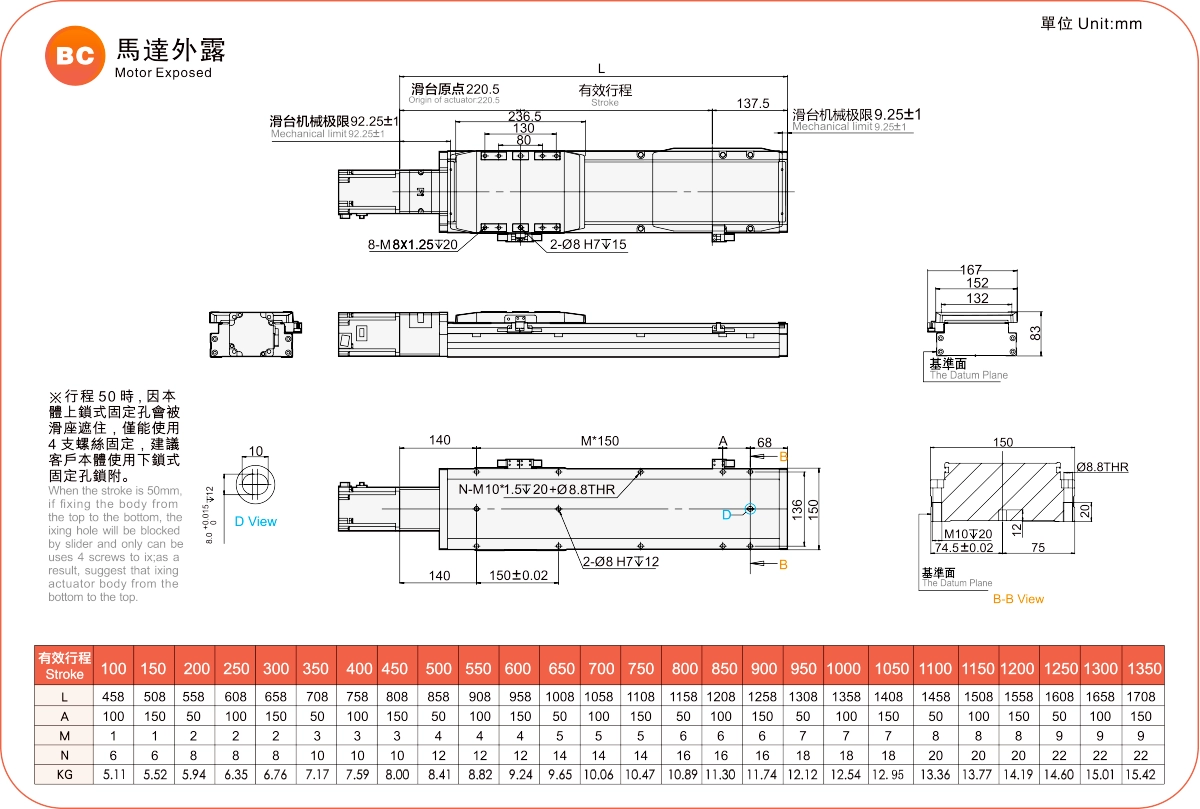

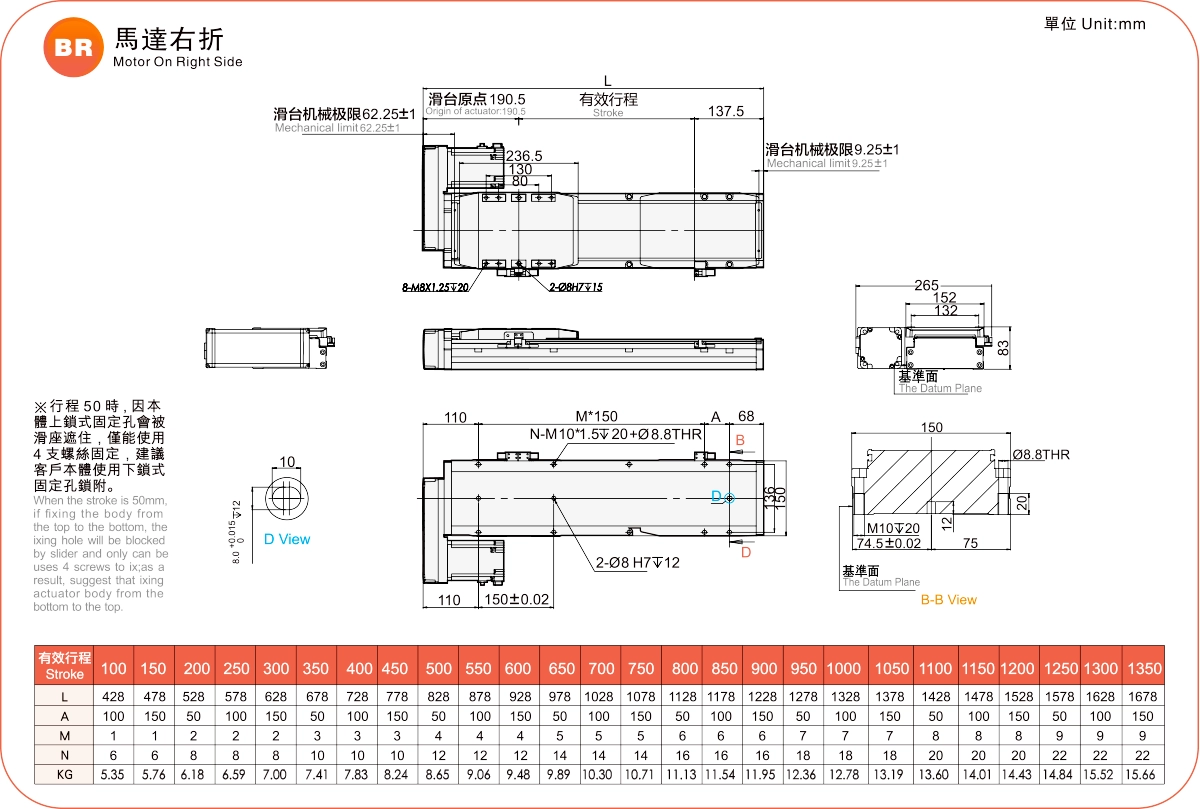

GRH15 - L5-100-BC-M75B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	40
	Maksimum Hız (mm/sn) ※1		250	500	1000	2000
	Maksimum Yük Kapasitesi	Yatay (kg)	120	120	83	43
		Dikey (kg)	50	40	25	12
	Nominal İtme Kuvveti (N)		2563	1281	640	320
	Vuruş Aralığı (mm) ※2		100-1350 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		750
	Bilyalı Vida Ø (mm)		C7Ø20
	Yüksek Rijitlikli Lineer Kılavuz (mm)		Bilyalı Vidalı Aktüatör
	Bağlantı (mm)		12X19
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	70 kg	1800	329	380
	90 kg	1637	233	302
	120 kg	1120	140	210
Kurşun10	65 kg	1611	318	353
	85 kg	1180	232	236
	120 kg	680	154	162
Kurşun20	35 kg	1150	392	518
	55 kg	713	235	308
	83 kg	470	190	204
Kurşun40	15 kg	760	680	538
	22 kg	500	396	320
	43 kg	260	231	210

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	70 kg	226	223	1920
	90 kg	251	253	1707
	120 kg	180	160	1210
Kurşun10	65 kg	286	338	1760
	85 kg	198	252	1330
	120 kg	136	174	750
Kurşun20	35 kg	410	422	1260
	55 kg	250	265	803
	83 kg	162	210	520
Kurşun40	15 kg	450	721	810
	22 kg	266	421	530
	43 kg	172	251	280

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	20 kg	1168	1168
	30 kg	811	811
	50 kg	510	510
Kurşun10	15 kg	1311	1311
	25 kg	750	750
	40 kg	507	507
Kurşun20	10 kg	1602	1602
	14 kg	987	987
	25 kg	620	620
Kurşun40	7 kg	1100	1100
	12 kg	620	620
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	886
MP	826
Bay	1500

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir.

Uzun Stroklu Bilyalı Vidalı Aktüatör

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
