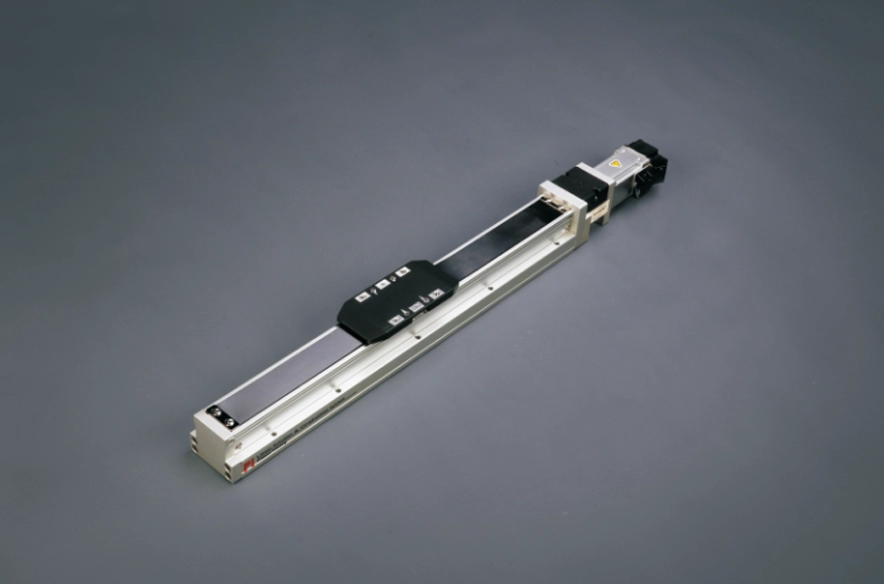

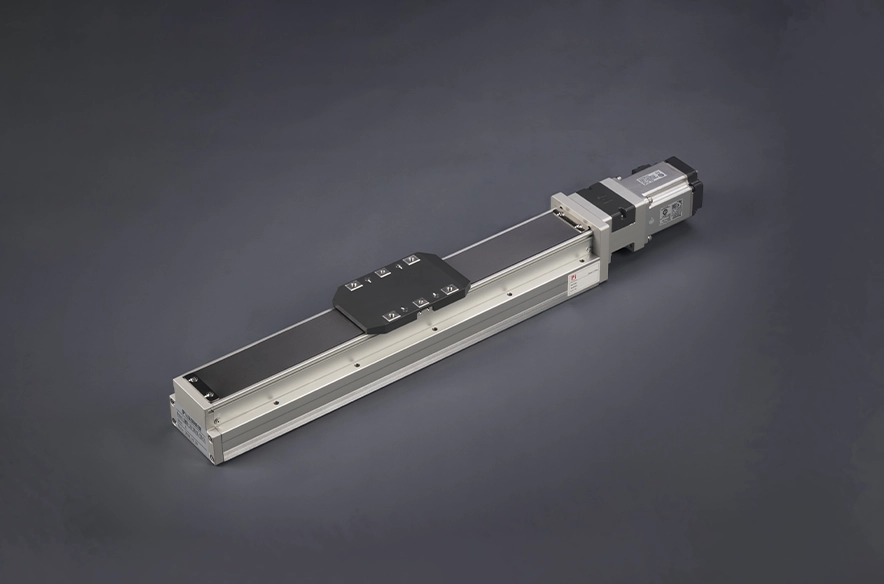

Hafif ve Uzun Ömürlü

Gövde genişliği: 54 mm

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 30 kg

Dikey Yük: 10 kg

Maksimum Hız: 1000 mm/s

Hareket Aralığı: 50-800 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür.

Kolay bakım

Serinin her iki tarafında da, kapak gerektirmeden doğrudan yağ ile doldurulabilen harici yağ enjeksiyon nozulları bulunmaktadır. Özel çelik kayış bağlama tasarımı, saç oluşumunu azaltır ve temiz oda ortamlarında kullanılabilir.

Montajı kolay, zaman kazandıran ve kullanışlı.

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya doğru sabitlenebilir.
Gövdenin yan tarafına montaj referans yüzey desteği eklenmiştir. Gövdenin alt kısmında bir konumlandırma pimi deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük gelişir.

Alüminyum gövde yapısının kullanılması sayesinde gövdenin mukavemeti önemli ölçüde artırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülüp daha sonra taşlanarak yürüme yüksekliği ve düzlük hassasiyeti ± 0,02 mm'nin altına (RMH10/12 ile karşılaştırıldığında) düşürülmüştür.

Sipariş Yöntemi

GRH5 - L5-100- BC- M10B - C4 - 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		2	5	10	20
	Maksimum Hız (mm/sn)		100	250	500	1000
	Maksimum Yük Kapasitesi	Yatay (kg)	30	30	15	10
		Dikey (kg)	10	10	5	2.5
	Nominal İtme Kuvveti (N)		854	341	170	85
	Vuruş Aralığı (mm)		50-800 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		100
	Bilyalı Vida Ø (mm)		C7Ø12
	Bağlantı (mm)		7x8
	Ev Sensörü	Dıştan	EE-SX674(NPN)

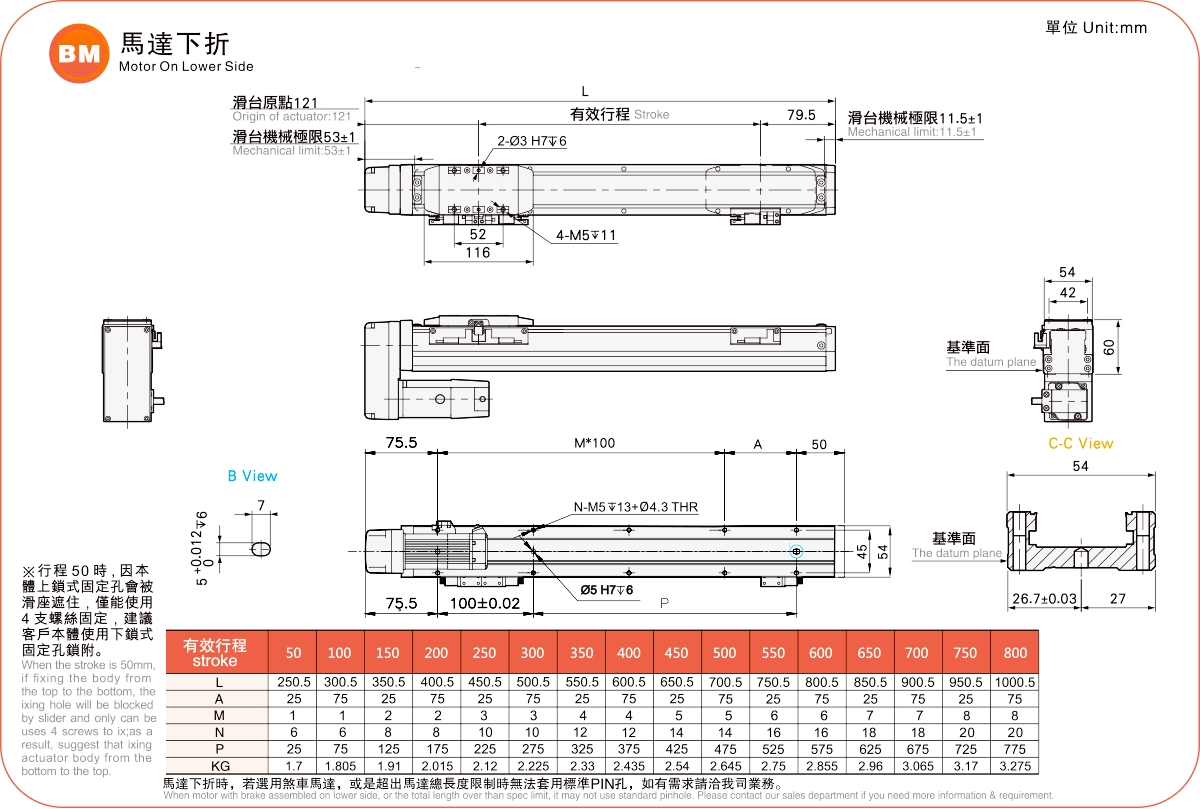

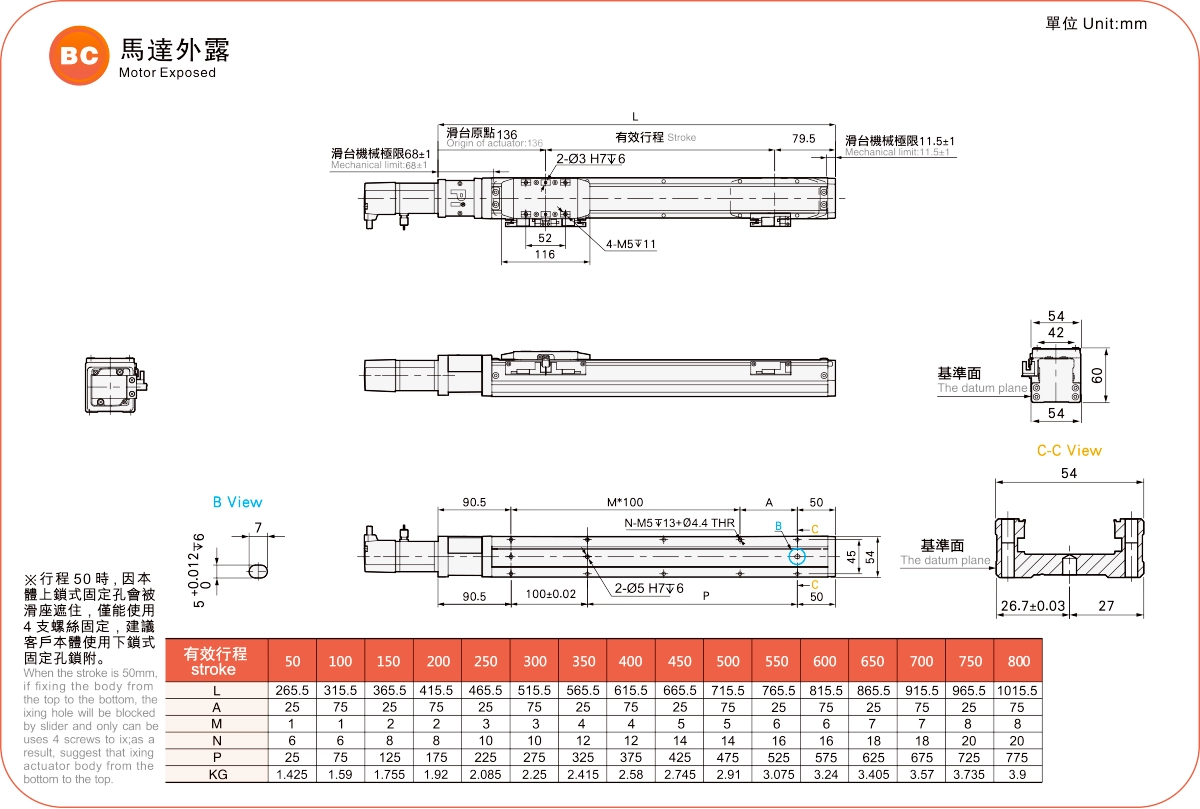

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

*Hareketli mesafe 600 mm'yi aştığında, bilyalı vidada salınım meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun2	10 kg	900	100	135
	20 kg	700	45	60
	30 kg	550	25	35
Kurşun5	10 kg	655	75	100
	20 kg	440	32	45
	30 kg	270	19	25
Kurşun10	5 kg	600	145	185
	10 kg	370	70	85
	15 kg	250	42	52
Kurşun20	5 kg	320	120	130
	8 kg	220	70	00
	10 kg	175	55	60

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun2	10 kg	135	100	900
	20 kg	60	45	700
	30 kg	37	27	550
Kurşun5	10 kg	100	75	650
	20 kg	45	32	420
	30 kg	25	19	260
Kurşun10	5 kg	180	145	600
	10 kg	85	68	370
	15 kg	52	42	250
Kurşun20	5 kg	130	120	320
	8 kg	75	70	220
	10 kg	60	55	170

(Birim: mm)

Dikey Kurulum		A	C
Kurşun2	6 kg	180	180
	8 kg	135	135
	10 kg	110	110
Kurşun5	6 kg	145	145
	8 kg	110	110
	10 kg	90	90
Kurşun10	1 kg	800	800
	3 kg	260	260
	5 kg	155	155
Kurşun20	1 kg	600	600
	2 kg	300	300
	2,5 kg	250	250

Statik Yükleme Momenti

(Birim: Nm)

BENİM	103
MP	103
Bay	144

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir.

Uzun Stroklu Bilyalı Vidalı Aktüatör

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
