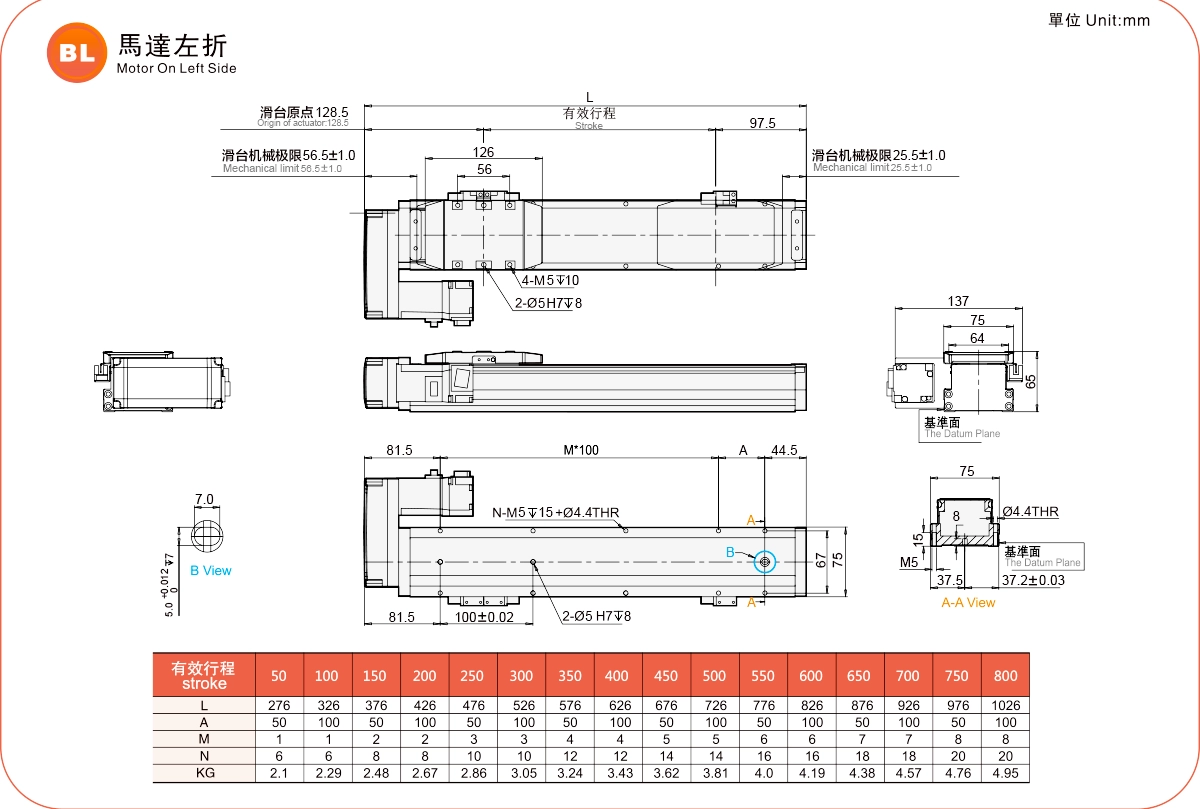

Mevcut konum：Ev > Ürün > Standart Bilyalı Vidalı Aktüatör > GRH Serisi > GRH7 > Motor Sol Tarafta

Hafif ve Uzun Ömürlü

Gövde genişliği: 75 mm

Tekrarlanabilirlik: ±0,01 mm

Yatay Yük: 35 kg

Dikey Yük: 11 kg

Maksimum Hız: 1000 mm/s

Hareket Aralığı: 50-800 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak yekpare olarak üretilmiştir, bu da düşük rijitlik sorununu iyileştirir ve genişliği azaltarak ekipmanın montaj alanını küçültür.

Kolay bakım

Serinin her iki tarafında da, kapak gerektirmeden doğrudan yağ ile doldurulabilen harici yağ enjeksiyon nozulları bulunmaktadır. Özel çelik kayış bağlama tasarımı, saç oluşumunu azaltır ve temiz oda ortamlarında kullanılabilir.

Montajı kolay, zaman kazandıran ve kullanışlı.

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya doğru sabitlenebilir.
Gövdenin yan tarafına montaj referans yüzey desteği eklenmiştir. Gövdenin alt kısmında bir konumlandırma pimi deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük gelişir.

Alüminyum gövde yapısının kullanılması sayesinde gövdenin mukavemeti önemli ölçüde artırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülüp daha sonra taşlanarak yürüme yüksekliği ve düzlük hassasiyeti ± 0,02 mm'nin altına (RMH10/12 ile karşılaştırıldığında) düşürülmüştür.

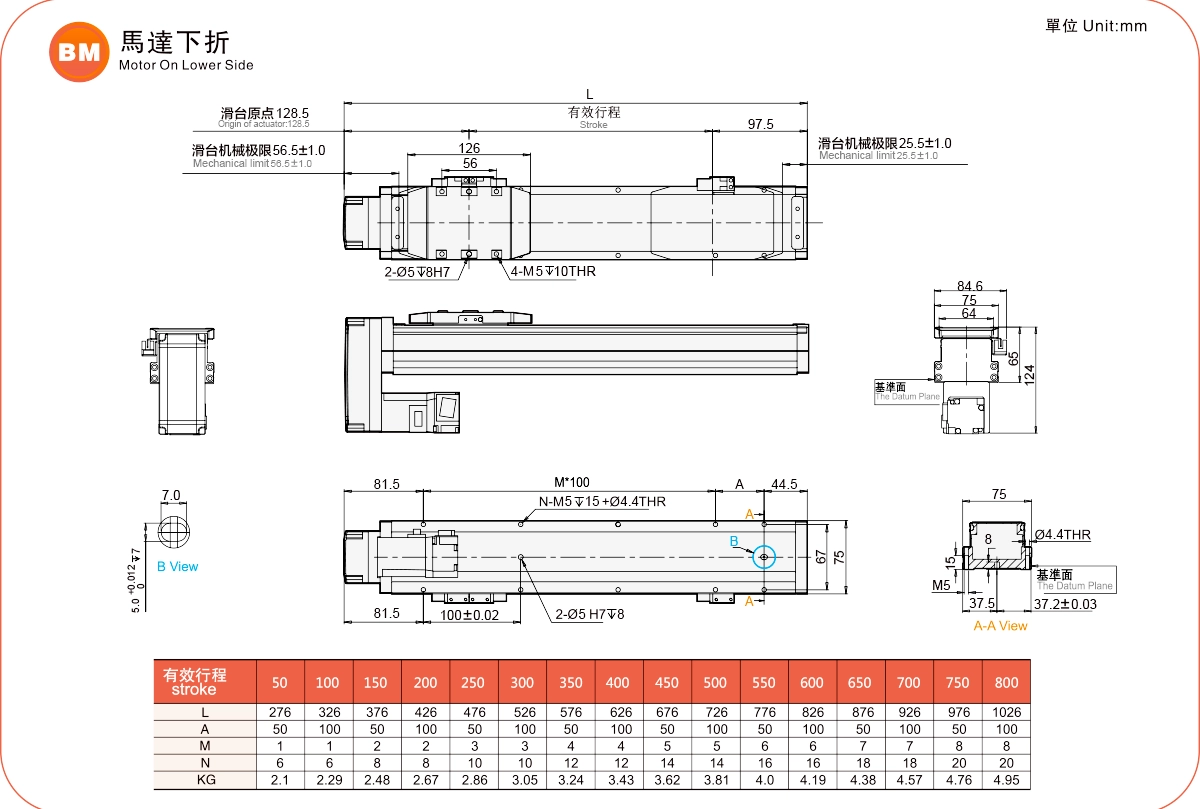

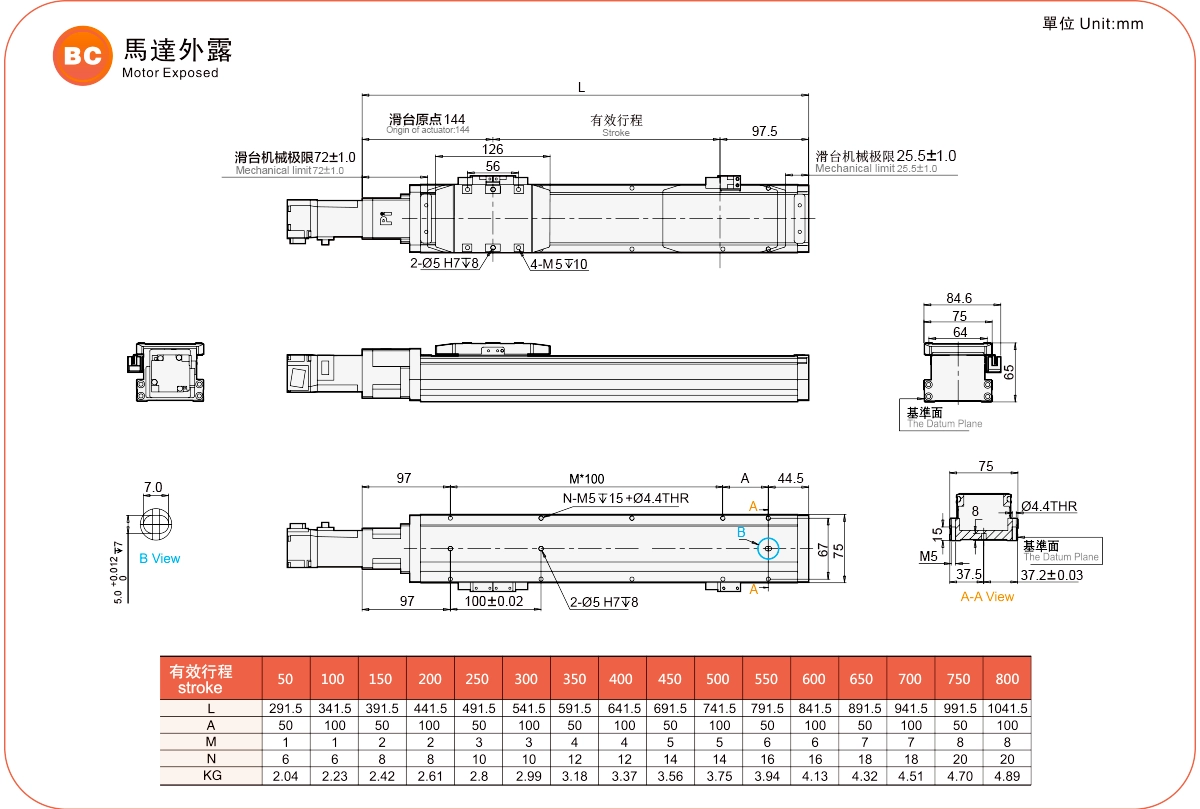

Sipariş Yöntemi

GRH7 - L5 - 100 - BC- M10 - C4 - 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,01
	Bilyalı Vidalı Vida Adımı (mm)		2	5	10	20
	Maksimum Hız (mm/sn)		100	250	500	1000
	Maksimum Yük Kapasitesi	Yatay (kg)	35	35	17	11
		Dikey (kg)	11	11	6	3
	Nominal İtme Kuvveti (N)		854	341	170	85
	Vuruş Aralığı (mm)		50-800 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		100
	Bilyalı Vida Ø (mm)		C7Ø12
	Bağlantı (mm)		7x8
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

*Hareketli mesafe 600 mm'yi aştığında, bilyalı vidada salınım meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun2	11 kg	880	130	167
	23 kg	730	56	76
	35 kg	620	32	48
Kurşun5	11 kg	820	96	110
	23 kg	520	43	51
	35 kg	310	20	21
Kurşun10	6 kg	720	150	192
	11 kg	435	81	90
	17 kg	280	45	55
Kurşun20	6 kg	376	130	125
	9 kg	260	73	91
	11 kg	212	57	62

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun2	11 kg	165	110	980
	23 kg	62	51	810
	35 kg	42	31	620
Kurşun5	11 kg	120	79	650
	23 kg	76	54	420
	35 kg	32	23	271
Kurşun10	6 kg	230	205	650
	11 kg	95	85	420
	17 kg	58	43	265
Kurşun20	6 kg	221	204	350
	9 kg	127	119	260
	11 kg	102	93	180

(Birim: mm)

Dikey Kurulum		A	C
Kurşun2	7 kg	230	230
	9 kg	155	155
	11 kg	120	120
Kurşun5	5 kg	186	186
	9 kg	117	117
	11 kg	95	95
Kurşun10	1 kg	900	900
	4 kg	253	253
	6 kg	150	150
Kurşun2	1 kg	700	700
	2,5 kg	330	330
	3 kg	285	285

Statik Yükleme Momenti

(Birim: Nm)

BENİM	123
MP	123
Bay	172

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH 12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH 15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir.

Uzun Stroklu Bilyalı Vidalı Aktüatör

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Bilyalı Vida	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
