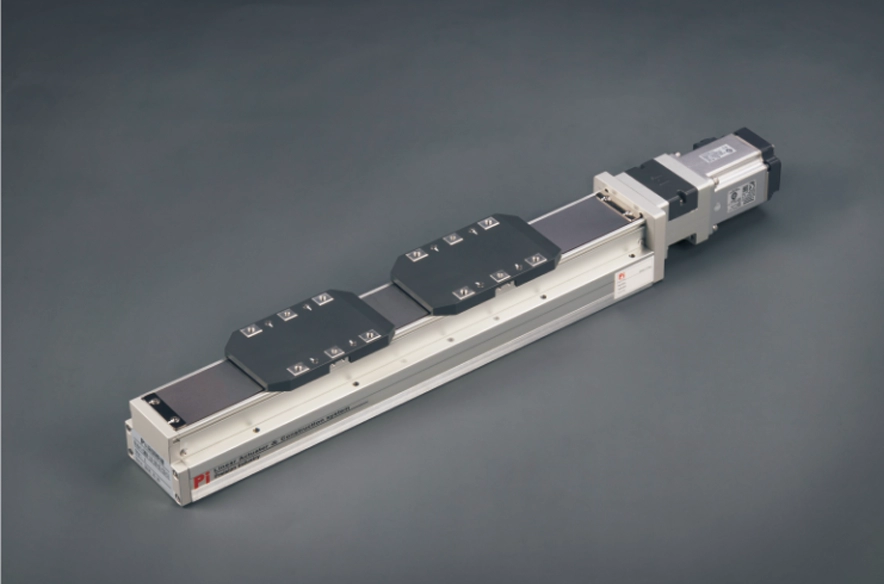

Hafif ve Uzun Ömürlü

Gövde genişliği: 82mm

Tekrarlanabilirlik:±0,01 mm

Yatay Yük: 50kg

Dikey Yük: 15kg

Maksimum Hız: 250 mm/sn

Seyahat Aralığı: 25-450mm

Motorun hızlanmasını ve yavaşlamasını 0,2 saniyeye ayarlayın.

Ters vinçlerin kullanımında standart özellikler uygulanamaz. Herhangi bir gereksiniminiz varsa, lütfen bizimle telefonla iletişime geçin veya çevrimiçi bir mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak bütünleşik olarak oluşturulmuştur; bu, zayıf sertlik sorununu iyileştirir ve genişliği azaltarak ekipmanın kurulum alanını daha küçük hale getirir.

Kolay bakım

Tüm serinin her iki tarafında, kapağa ihtiyaç duymadan doğrudan yağla doldurulabilen harici yağ enjeksiyon nozulları bulunur. Özel çelik kemer bağı tasarımı tüyleri azaltabilir ve temiz oda ortamlarında kullanılabilir.

Montaj, zaman tasarrufu ve kullanışlı

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya sabitlenebilir.
Gövdenin yan tarafına kurulum referans yüzeyi desteği ekleyin. Gövdenin alt kısmında konumlandırma PIN deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük artar

Alüminyum gövde yapısının kullanılması nedeniyle gövdenin mukavemeti önemli ölçüde arttırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülür ve daha sonra topraklanır, böylece yürüme yüksekliğinin ve düzlüğün doğruluğu ± 0,02 mm'nin altına kadar artırılır (RMH10/12 ile karşılaştırıldığında)

Sipariş Yöntemi

GRH8M - L5-100 -BC-M20B - C4 -0001

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,01
	Vidalı Uç (mm)		5
	Maksimum Hız (mm/sn) ※1		250
	Maksimum Yük	Yatay (kg)	50(Çift taşıma)
		Dikey (kg)	15 ( Çift taşıyıcı)
	Anma İtme Gücü (N)		683
	Strok Aralığı (mm) ※2		25-450mm/25Adım
Parçalar	AC Servo Motor Gücü (W)		200
	Vidalı Mil Ø (mm)		C7Ø16
	Yüksek Sertlikte Lineer Kılavuz(mm)		Vidalı Aktüatör
	Kaplin (mm)		10X14/11
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Düzeni

※1 Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

※2 Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakın.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		A	B	C
Kurşun5	20 kg	1560	153	135
	35kg	890	81	60
	50kg	550	53	82

(Birim : mm)

Duvar Montajı		A	B	C
Kurşun5	20 kg	214	153	1435
	35kg	113	81	845
	50kg	74	53	506

(Birim : mm)

Dikey Kurulum		A	C
Kurşun5	10 kg	331	331
	15kg	220	220
	-	-	-

Statik Yükleme Momenti

(Birim : Nm)

BENİM	318
Milletvekili	318
Bay	626

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun(mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Vidalı	GRH4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*En yüksek hız, servo motorun maksimum devrine (3000) dayanmaktadır.

Uzun Vuruşlu Vidalı Aktüatör

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun(mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Vidalı	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
