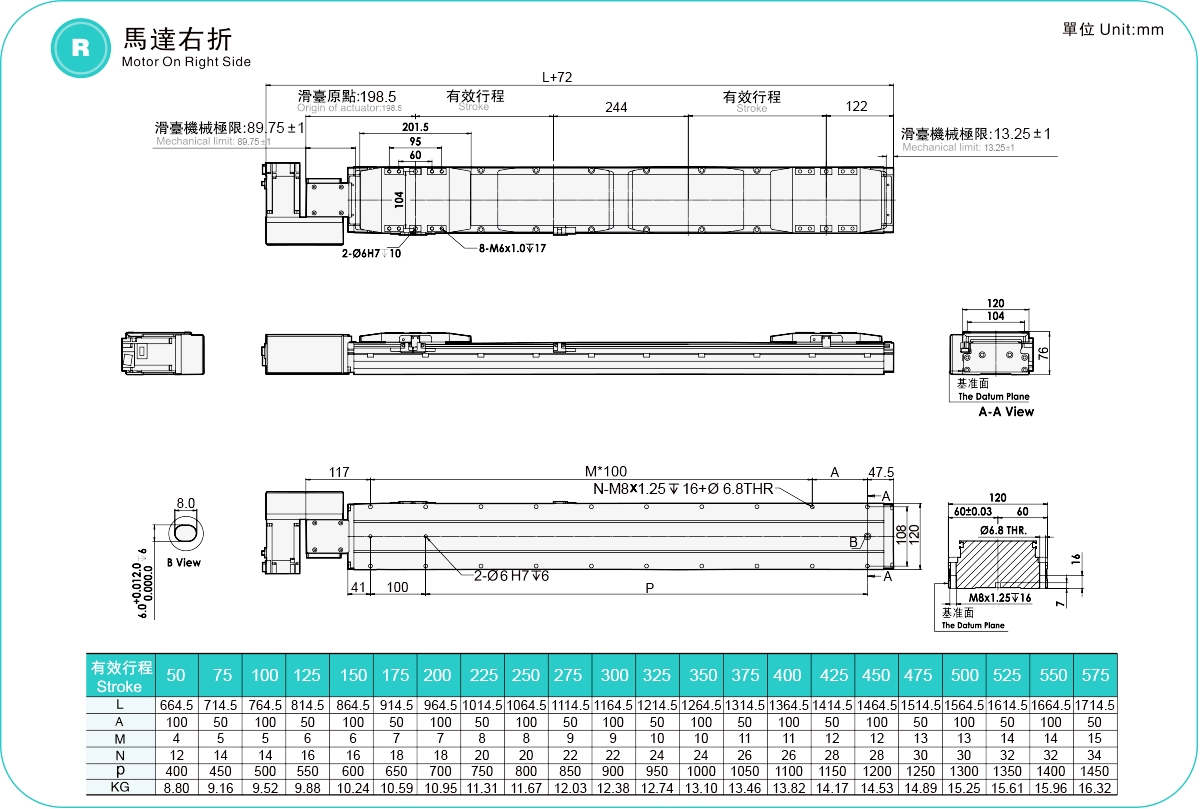

Mevcut konum：Ev > Ürün > Standart Kayış Aktüatörü > GRP Serisi > GRP15 > Motor Sağ Tarafta

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,04 mm

Yatay Yük: 25 kg

Kurşun: 40 mm

Maksimum Hız: 2000 mm/s

Strok Aralığı: 50-575 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Yüksek hassasiyetli gömülü bilyalı kılavuz rayı

Ayarlanabilir kemer gerginliği ve çeşitli kayar koltuk seçenekleri

Yüksek rijitliğe sahip gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını araştırın ve eleman analizi yoluyla en iyi rijitlik/ağırlık oranına sahip yapısal tasarımı elde edin. Bükülmeyi önleyici üst kapak: Özel bükülmeyi önleyici tasarımı sayesinde, üst kapak uzun mesafeli kullanım sırasında kolayca bükülmez veya deforme olmaz.

Çoklu stil seçeneği

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çoklu yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir. Kullanım senaryosuna göre uygun kayış tipi seçilebilir.

Sipariş Yöntemi

GRP12M - L40 -100 - LD -M40 -C4- 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,04
	Kurşun (mm)		40
	Maksimum Hız (mm/sn)		2000
	Maksimum Yük Kapasitesi	Yatay (kg)	25 (Çift slayt)
		Dikey (kg)	-
	Nominal İtme Kuvveti (N)		185
	Vuruş Aralığı (mm)		50-575 mm/25 mm Adım
Parçalar	AC Servo Motor Gücü (W)		400W
	Top Genişliği (mm)		25
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,4 saniye olarak ayarlanmıştır.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum	A	B	C
10 kg	1885	735	564
20 kg	900	340	265
25 kg	703	303	206

(Birim: mm)

Duvar Montajı	A	B	C
10 kg	365	458	1280
20 kg	299	383	1009
25 kg	206	263	703

Statik Yükleme Momenti

(Birim: Nm)

BENİM	606
MP	606
Bay	1168

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kayış özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Balt	GRP 5	HAYIR	100W	54	±0,04	9	40	5	-	2000
		GRP 8	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP 12	Evet	400W	120	±0,04	25	40	25	-	2000
		GRP 15	Evet	400W	150	±0,04	30	40	45	-	2000

*1En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir.

Uzun Stroklu Bilyalı Vidalı Aktüatör

Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kayış özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Balt	GRP 5M	HAYIR	100W	54	±0,04	9	40	10	-	2000
		GRP 8M	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP12M	HAYIR	400W	120	±0,04	25	40	25	-	2000
