Hafif ve Uzun Ömürlü

Gövde genişliği: 54 mm

Tekrarlanabilirlik: ±0,04 mm

Yatay Yük: 10 kg

Maksimum Hız: 2000 mm/s

Hareket Aralığı: 50-650 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Yüksek hassasiyetli gömülü bilyalı kılavuz rayı

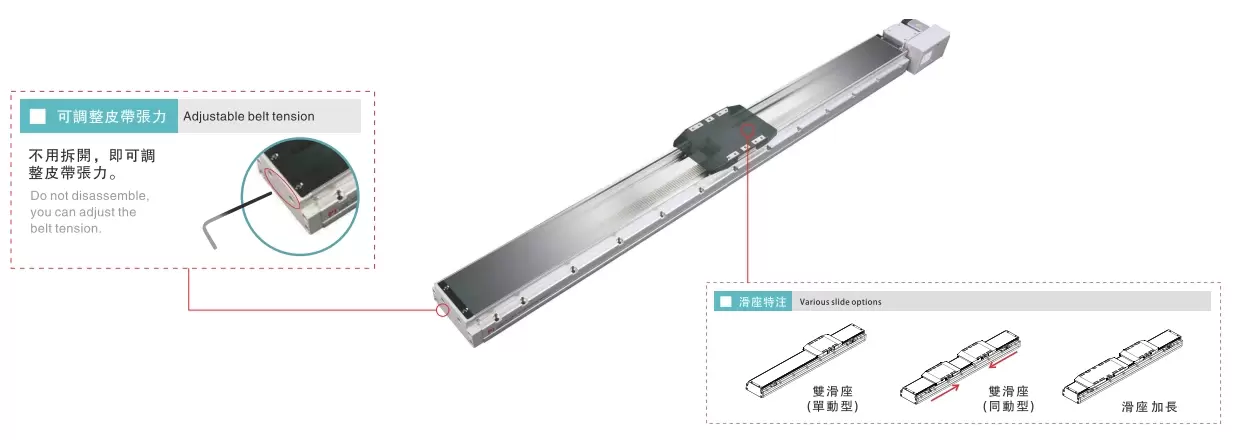

Ayarlanabilir kemer gerginliği ve çeşitli kayar koltuk seçenekleri

Yüksek rijitliğe sahip gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını araştırın ve eleman analizi yoluyla en iyi rijitlik/ağırlık oranına sahip yapısal tasarımı elde edin. Bükülmeyi önleyici üst kapak: Özel bükülmeyi önleyici tasarımı sayesinde, üst kapak uzun mesafeli kullanım sırasında kolayca bükülmez veya deforme olmaz.

Çoklu stil seçeneği

Çeşitli markalara ait servo motorlarla eşleştirilebilir. Çoklu yönlü motor montaj pozisyonları seçilebilir, bu da makine tasarımını daha esnek hale getirir. Kullanım senaryosuna göre uygun kayış tipi seçilebilir.

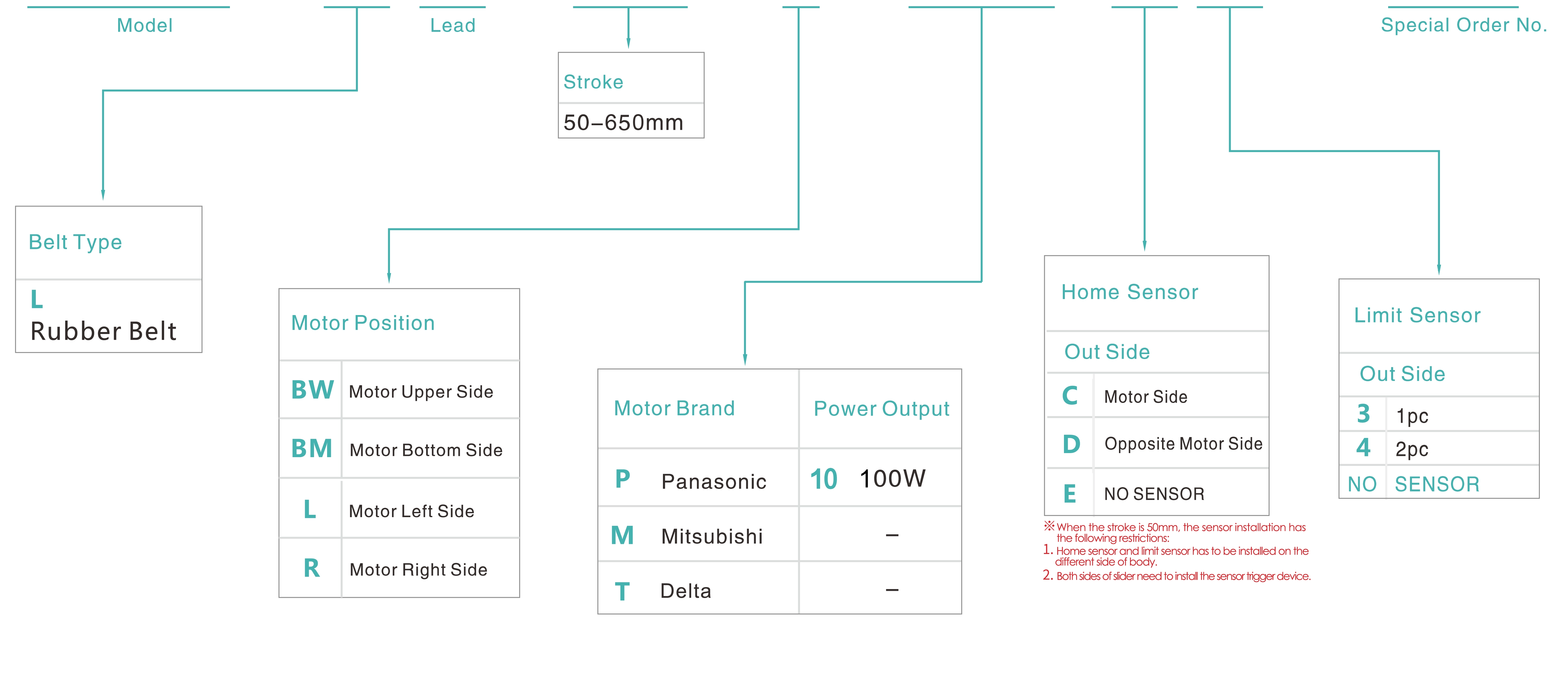

Sipariş Yöntemi

GRP5M- L 40 -100 - L -M10 -C 4 - 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,04
	Kurşun (mm)		40
	Maksimum Hız (mm/sn)		2000
	Maksimum Yük Kapasitesi	Yatay (kg)	5 (Çift kaydırma)
		Dikey (kg)	-
	Nominal İtme Kuvveti (N)		48
	Vuruş Aralığı (mm)		50-650 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		100W
	Top Genişliği (mm)		9
	Bağlantı (mm)		8x8
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Yerleşimi

Hızlanma ve yavaşlama değeri 0,4 saniye olarak ayarlanmıştır.

İzin Verilebilir Çıkıntı

(Birim: mm)

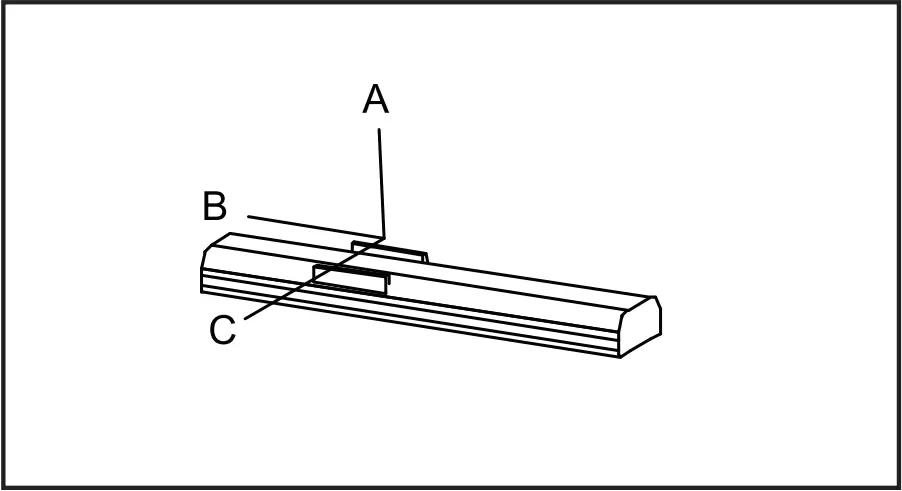

Yatay Kurulum	A	B	C
2 kg	320	120	130
3,5 kg	220	70	80
5 kg	175	55	60

(Birim: mm)

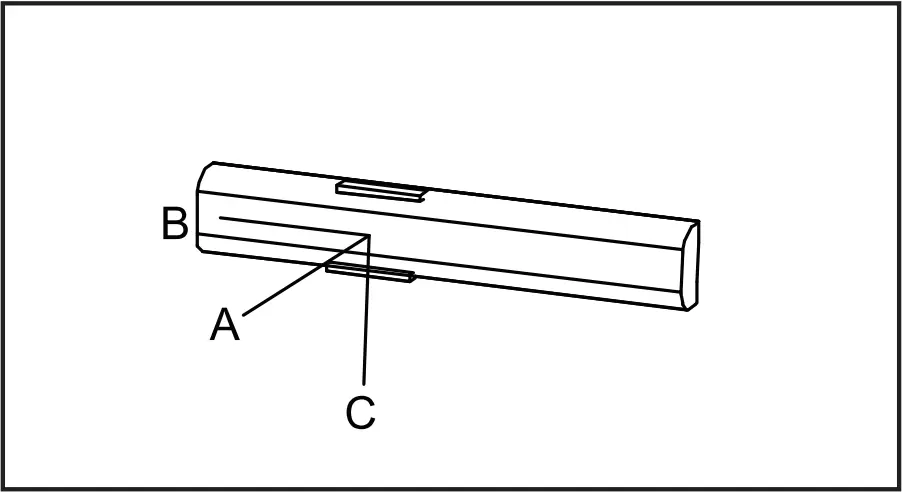

Duvar Montajı	A	B	C
2 kg	130	120	320
3,5 kg	75	70	320
5 kg	65	55	170

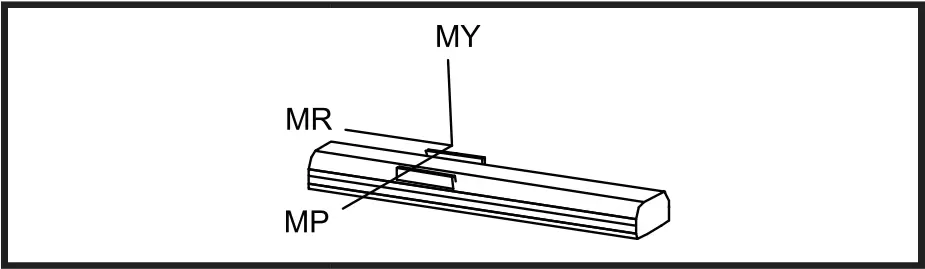

Statik Yükleme Momenti

(Birim: Nm)

BENİM	103
MP	103
Bay	144

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kayış özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Balt	GRP 5	HAYIR	100W	54	±0,04	9	40	5	-	2000
		GRP 8	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP 12	Evet	400W	120	±0,04	25	40	25	-	2000
		GRP 15	Evet	400W	150	±0,04	30	40	45	-	2000

*1En yüksek hız, servo motorun maksimum devir sayısına (3000 rpm) göre belirlenir.

Uzun Stroklu Bilyalı Vidalı Aktüatör

Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kayış özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Balt	GRP 5M	HAYIR	100W	54	±0,04	9	40	10	-	2000
		GRP 8M	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP12M	HAYIR	400W	120	±0,04	25	40	25	-	2000

Sol Motor / Sağ Motor
