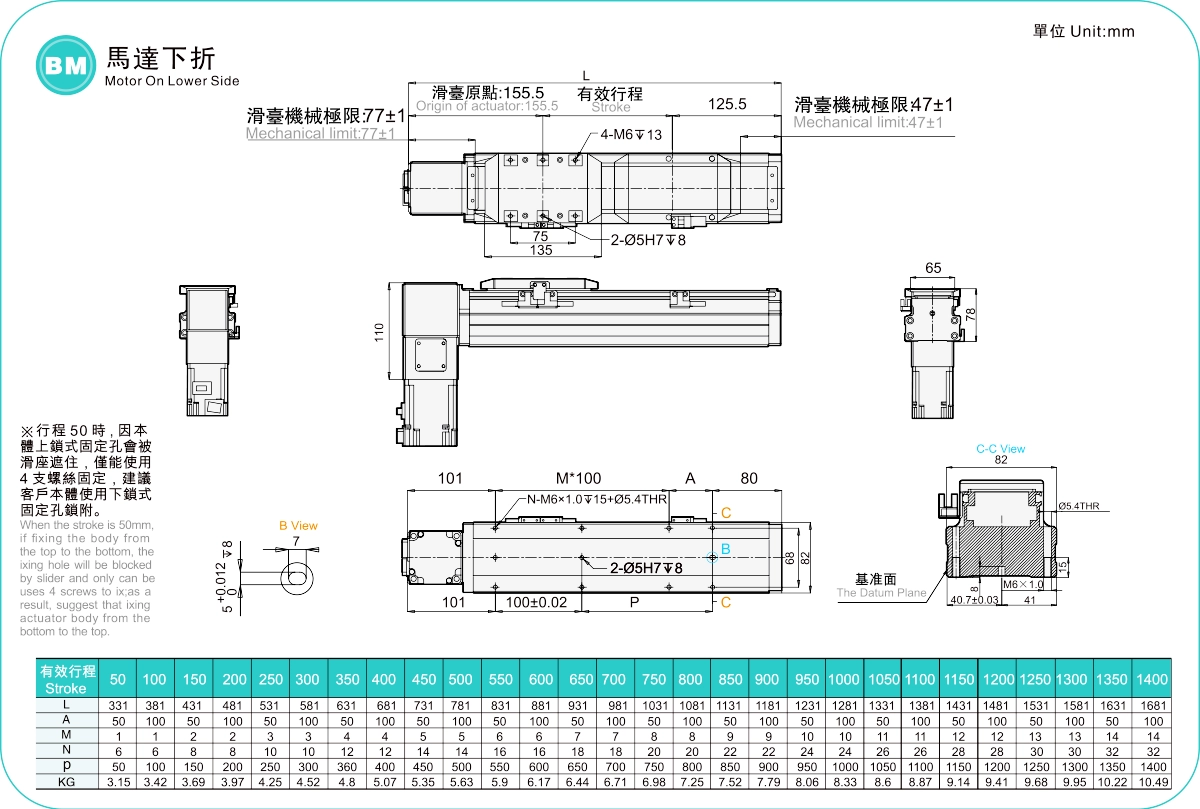

Mevcut konum：Ev > Ürün > Standart Kayış Aktüatörü > CTP Serisi > GRP8 > Motor Alt Tarafı

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik:±0,04 mm

Yatay Yük: 15kg

Kurşun: 48mm

Maksimum Hız: 2400 mm/sn

İnme Aralığı: 50-1400mm

Motorun hızlanmasını ve yavaşlamasını 0,2 saniyeye ayarlayın.

Ters vinçlerin kullanımında standart özellikler uygulanamaz. Herhangi bir gereksiniminiz varsa, lütfen bizimle telefonla iletişime geçin veya çevrimiçi bir mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Yüksek hassasiyetli gömülü bilyalı kılavuz rayı

Ayarlanabilir kemer gerginliği ve çeşitli kayar koltuk seçenekleri

Yüksek sertlikte gövde: Entegre alüminyum ekstrüzyon yapısının kullanımını keşfedin ve eleman analizi yoluyla en iyi sertlik/ağırlık oranına sahip yapısal tasarımı elde edin. Sarılma önleyici üst kapak: Sarma önleyici özel tasarımıyla üst kapak, uzun mesafeli kullanımlarda kolayca bükülmez veya deforme olmaz.

Çoklu stil seçimi

Çeşitli markaların servo motorlarıyla eşleştirilebilir. Makine tasarımını daha esnek hale getiren çok yönlü motor kurulum konumları seçilebilir. Kullanım senaryosuna göre uygun bant tipi seçilebilir

Sipariş Yöntemi

GRP8 - L 48 -100 - L -M20 -C 4 - 0001

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,04
	Kurşun (mm)		48
	Maksimum Hız (mm/sn)		2400
	Maksimum Yük	Yatay (kg)	15
		Dikey (kg)	-
	Nominal İtme (N)		80
	Strok Aralığı (mm)		50-1400mm/50mm Aralığı
Parçalar	AC Servo Motor Gücü (W)		200W
	Bilya Genişliği (mm)		15
	Kaplin (mm)		10X14(11)
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Düzeni

Hızlanma ve yavaşlama değeri 0,4 saniyeye ayarlanmıştır.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum	A	B	C
5 kg	850	322	395
10 kg	560	185	226
15kg	473	135	156

(Birim : mm)

Duvar Montajı	A	B	C
5 kg	335	310	532
10 kg	210	196	455
15kg	171	155	435

Statik Yükleme Momenti

(Birim : Nm)

BENİM	318
Milletvekili	318
Bay	626

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Redüktör Mekanizması	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer özellikleri		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Redüktör Mekanizması	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bant genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Balt	GRP 5	HAYIR	100W	54	±0,04	9	40	5	-	2000
		GRP 8	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP12	Evet	400W	120	±0,04	25	40	25	-	2000
		GRP15	Evet	400W	150	±0,04	30	40	45	-	2000

*1En yüksek hız, servo motorun maksimum devrine (3000) dayanmaktadır.

Uzun Vuruşlu Vidalı Aktüatör

Nerede Kullan	Sürüş Modu	Model Özellikleri	Redüktör Mekanizması	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer özellikleri		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Redüktör Mekanizması	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Bant genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Balt	GRP 5M	HAYIR	100W	54	±0,04	9	40	10	-	2000
		GRP 8M	HAYIR	200W	82	±0,04	15	48	15	-	2400
		GRP12M	HAYIR	400W	120	±0,04	25	40	25	-	2000
