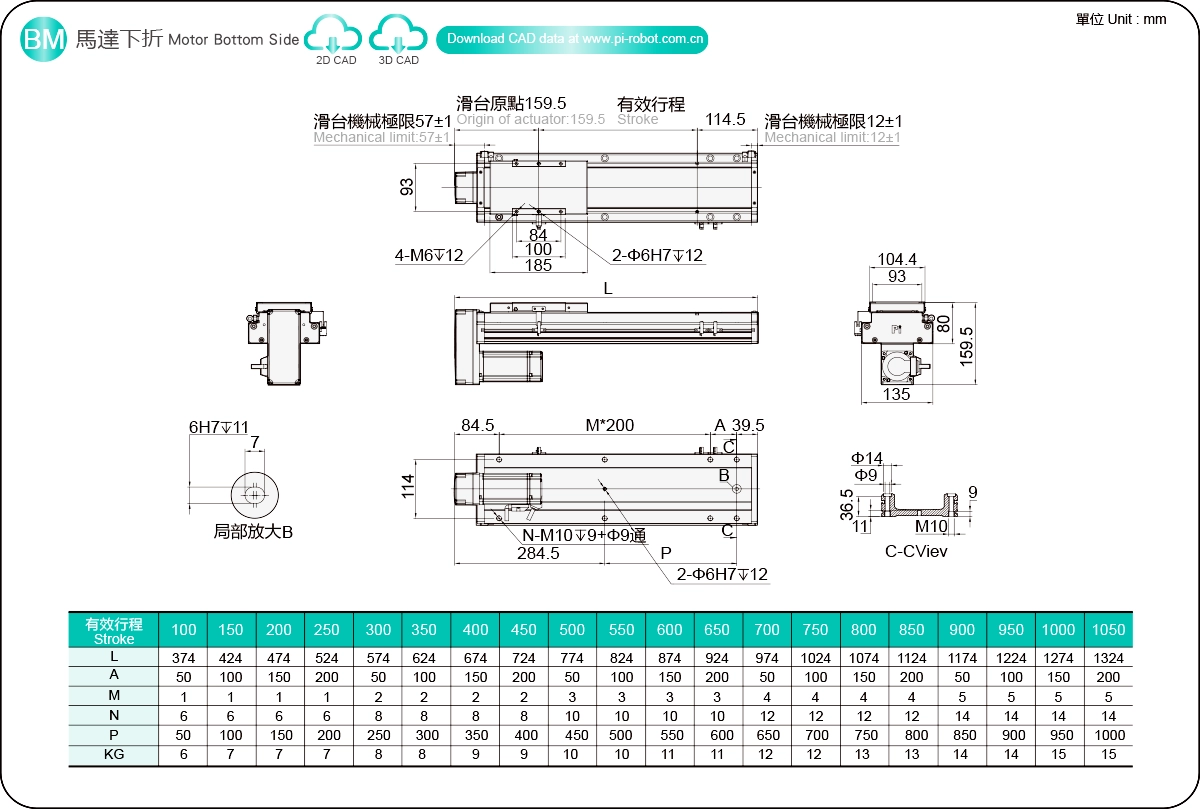

Mevcut konum：Ev > Ürün > Standart Bilyalı Vidalı Aktüatör > GSD Serisi > GSD14 > Motorun Alt Tarafı

Hafif ve Uzun Ömürlü

Gövde genişliği: 60-200 mm

Tekrarlanabilirlik: ±0,005/0,01 mm

Yatay Yük: 110 kg

Dikey Yük: 33 kg

Maksimum Hız: 250 mm/s

Hareket Aralığı: 100-1050 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Dört sütunlu bilye tasarımı - geliştirilmiş doğruluk

Boşluksuz yapısı sayesinde "dairesel yay oluğuna" hafif ve kolay bir şekilde hareket edebilir, bu da uzun süre yüksek hassasiyeti korumayı kolaylaştırır.
İç kaydırıcı, dört yönde de aynı nominal yükü taşıyabilir ve her yönde kullanılabilir.
Yüksek rijitlik, yüksek hassasiyet, düşük sürtünme, yüksek hızlı hareket yük kapasitesi ve uzun kullanım ömrü sunar.

Daha kompakt yapı

Geleneksel ürünlere kıyasla ürün boyutu küçültülmüştür. Ekipmana kolayca monte edilebilir ve ekipmanın kendisinin minyatürleştirilmesine de katkıda bulunur.

Uzun yolculuk

3000 mm'ye kadar hareket aralığına ve 2200 mm/s azami hıza sahip, dört kolonlu, bilyalı vidalı, gömülü kayar tabla.

Dikey olarak monte edilebilir.

Tüm seriler dikey olarak monte edilebilir.

Basit bakım - son derece düşük maliyet

Serinin tamamı, kapağı çıkarmadan harici olarak yağlanabilir. Özel çelik kayış yapısı tasarımına sahip, kendinden yağlamalı yağ depolama sistemine sahiptir.

Komple tasarımlar - sayısız avantaj

Çelik bant koruması sayesinde yab cisimlerin doğrudan kayar tablaya düşmesi önlenir ve toz oluşumu azaltılır; temiz oda ortamlarında kullanılabilir ve farklı üreticilerin motorları ve montaj yöntemleriyle donatılabilir.

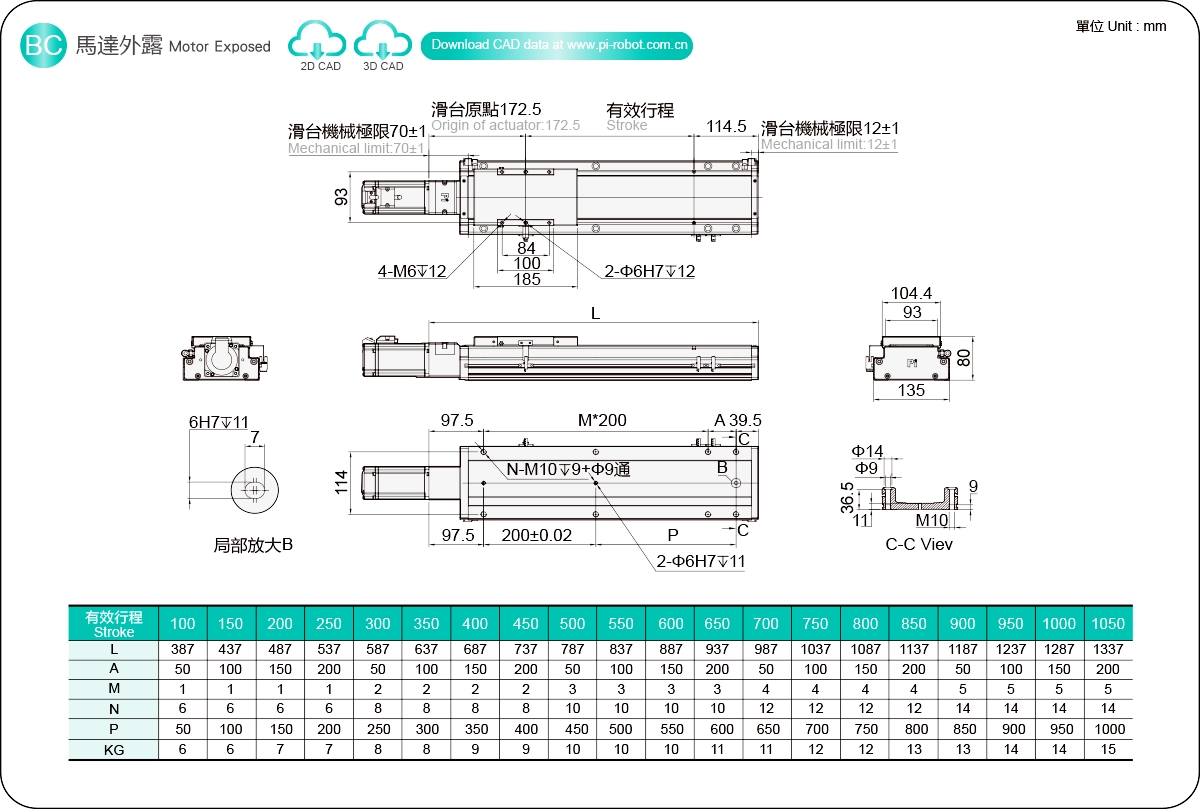

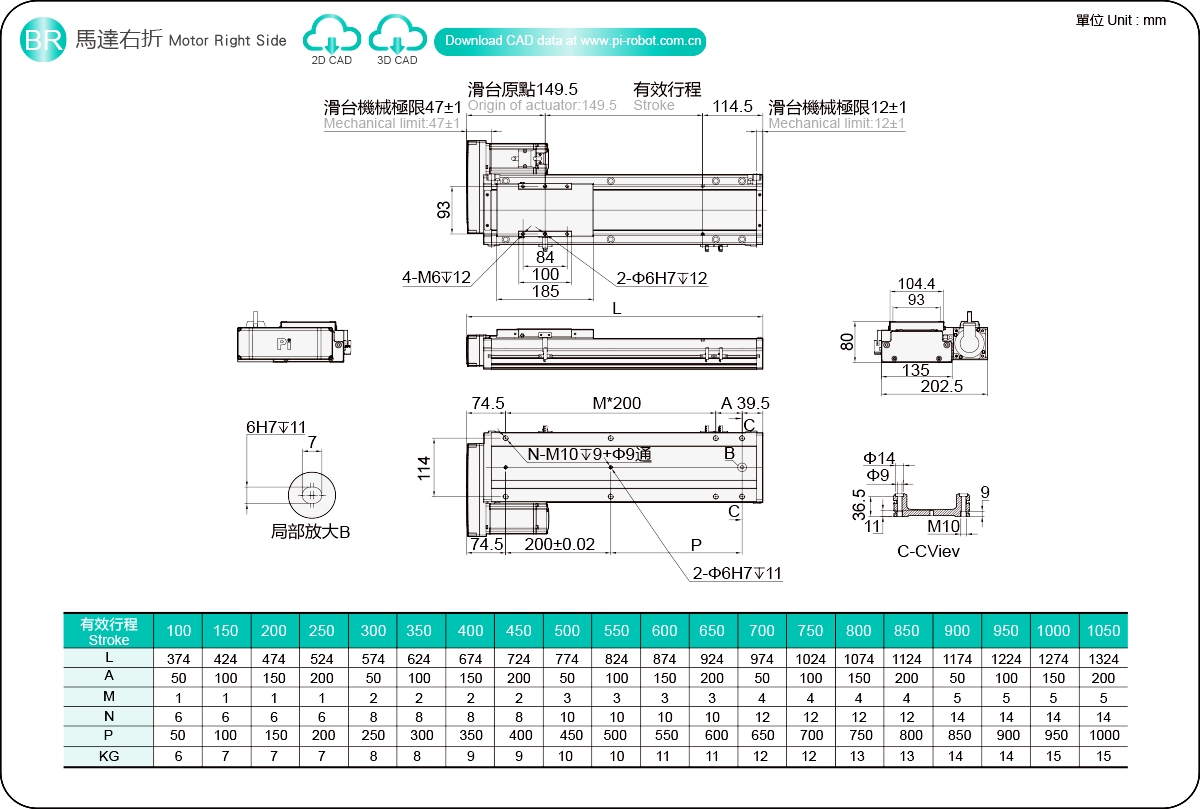

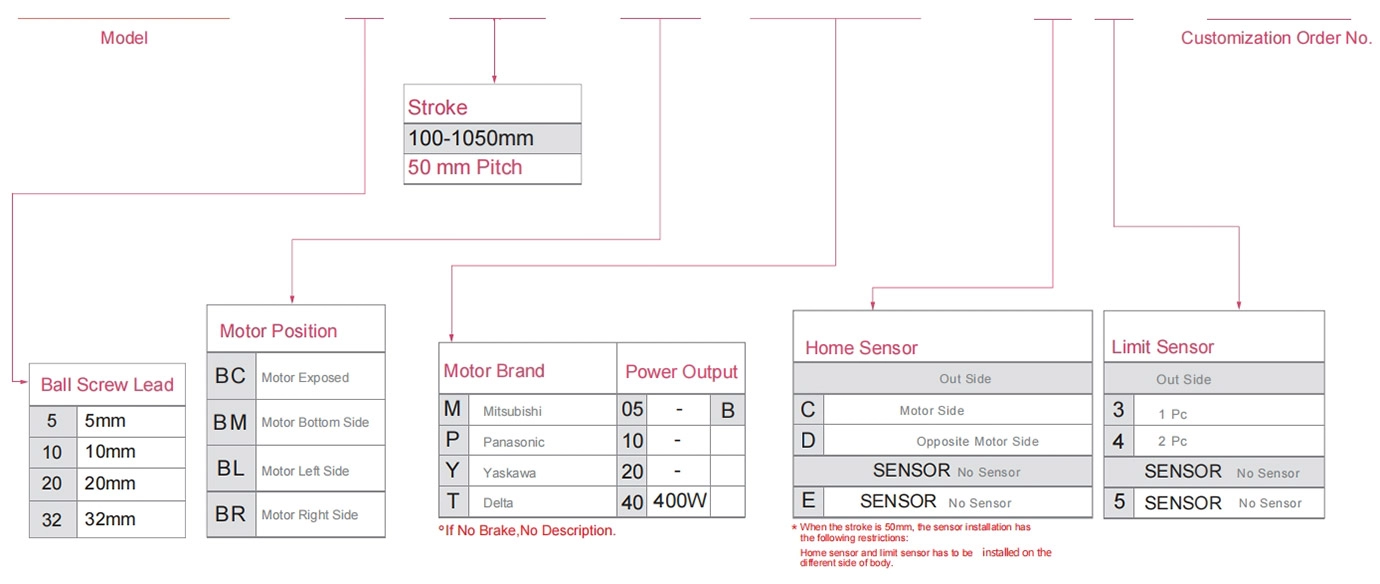

Sipariş Yöntemi

GSD14 - L5-100-BC-M40B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,005/0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	32
	Maksimum Hız (mm/sn) ※1		250	500	1000	1600
	Maksimum Yük Kapasitesi	Yatay (kg)	110	88	40	30
		Dikey (kg)	33	22	10	8
	Nominal İtme Kuvveti (N)		1388	694	347	218
	Vuruş Aralığı (mm) ※2		100-1050 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		400
	Bilyalı Vida Ø (mm)		C7Ø16
	Yüksek Rijitlikli Lineer Kılavuz (mm)		Bilyalı Vidalı Aktüatör
	Bağlantı (mm)		14x10
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	60 kg	500	166	280
	80 kg	300	120	214
	110 kg	200	90	131
Kurşun10	30 kg	500	324	405
	50 kg	400	176	243
	88 kg	300	80	135
Kurşun20	12 kg	600	636	878
	22 kg	500	300	439
	40 kg	400	145	203
Kurşun32	15 kg	500	162	300
	25 kg	300	98	200
	30 kg	200	90	180

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	50 kg	300	150	300
	70 kg	200	120	250
	100 kg	150	60	200
Kurşun10	35 kg	350	200	400
	55 kg	220	120	350
	88 kg	150	60	250
Kurşun20	12 kg	630	452	700
	20 kg	380	320	600
	40 kg	180	150	500
Kurşun32	15 kg	300	220	500
	25 kg	180	120	350
	30 kg	150	110	250

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	15 kg	500	500
	22 kg	350	350
	33 kg	230	230
Kurşun10	10 kg	620	620
	14 kg	480	480
	22 kg	300	300
Kurşun20	7 kg	750	750
	10 kg	550	550
	-	-	-
Kurşun32	5 kg	660	660
	8 kg	402	402
	-	-	-

Statik Yükleme Momenti

(Birim: Nm)

BENİM	584
MP	584
Bay	1224

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	vücut yüksekliği (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Bilyalı Vida	GSD6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSD8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSD10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSD14	400W	135	80	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSD17	750W	168	88	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSD20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
