Hafif ve Uzun Ömürlü

Gövde genişliği: 178-76 mm

Tekrarlanabilirlik: ±0,003 mm

P64-C1 Yük: 23 kg

P64-C3 Yük: 70 kg

Maksimum Hız: 2500 mm/s

Hareket Aralığı: 96-3744 mm

PDF

3D indirme

Cadenas3 İndir

Yüksek hassasiyet, yüksek rijitlik, harici yağ enjeksiyonu

Sektörde patentli tek yakıt püskürtme memesi tasarımına sahip olan bu ürün, yağ enjeksiyonu için kızak yuvası üzerinde tek bir yakıt püskürtme memesi kullanarak hem kızak rayının hem de kızağın eş zamanlı olarak yağ enjeksiyonu ve bakımını mümkün kılar, böylece bakım daha kolay ve zaman tasarrufu sağlar.

Eksiksiz özelliklere ve uygun konumlandırmaya sahip uzun yolculuk.

Dört kolonlu bilyalı tip gömülü lineer motorlu kayar tabla, 3744 mm'ye kadar hareket mesafesine sahiptir ve hareket mesafesi müşteri ihtiyaçlarına göre artırılabilir.

Gömülü bilyalı kızak ray yapısı

Kayar ray alüminyum ekstrüzyon tipine yerleştirildikten sonra, her iki taraftaki paralel ve eşit derecede yüksek hassasiyetli raylar taşlama ekipmanı ile taşlanır; bu da alüminyum ekstrüzyon tipiyle iki standart rayın kilitlenmesine kıyasla daha iyi bir doğruluk sağlar.

Birden fazla isteğe bağlı sürücü

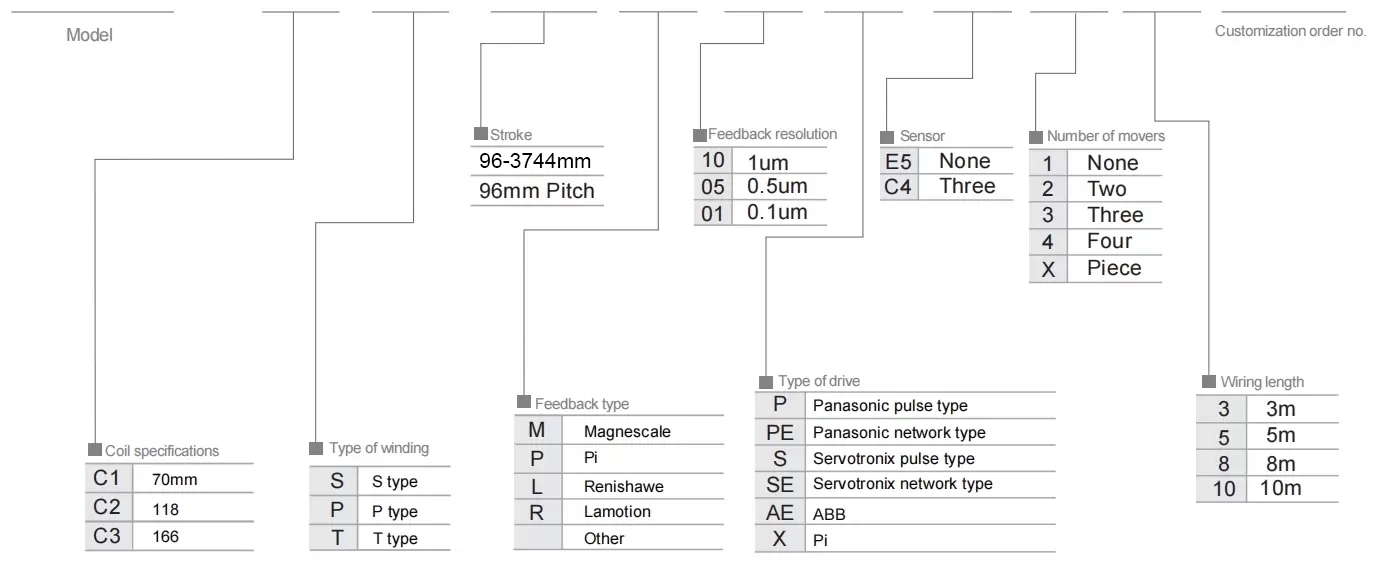

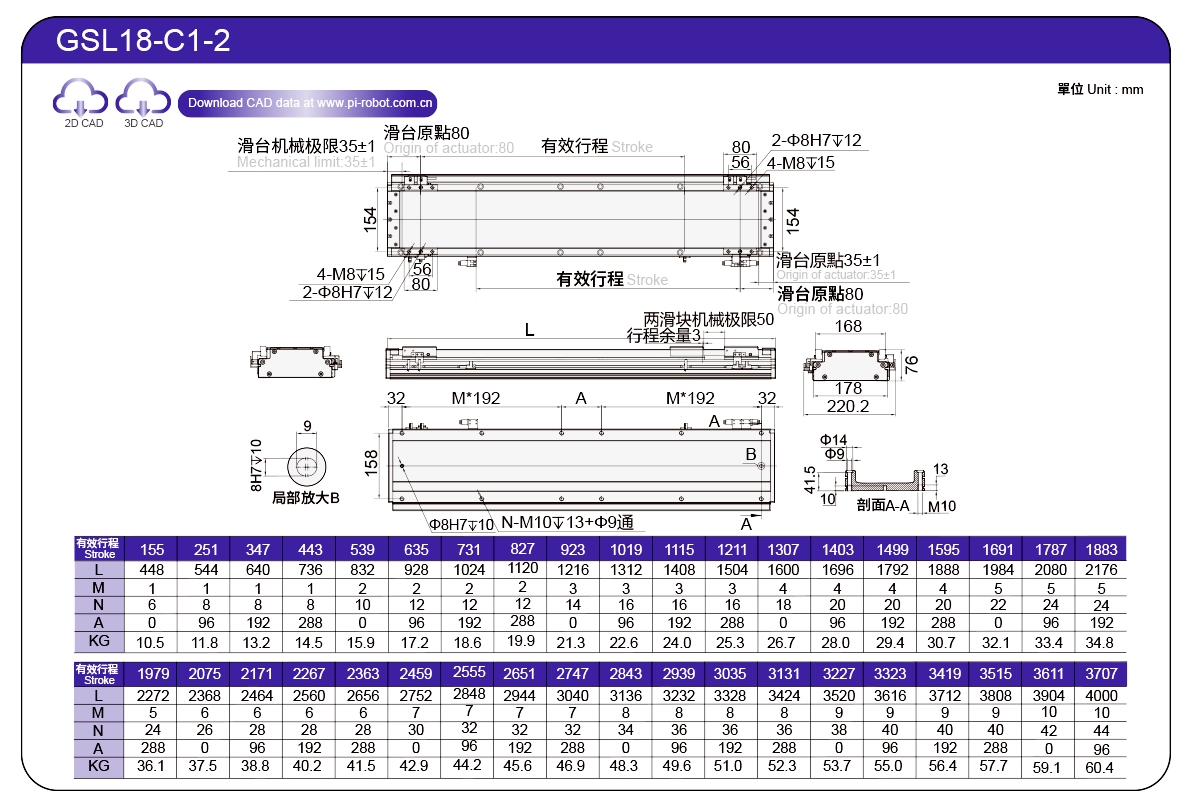

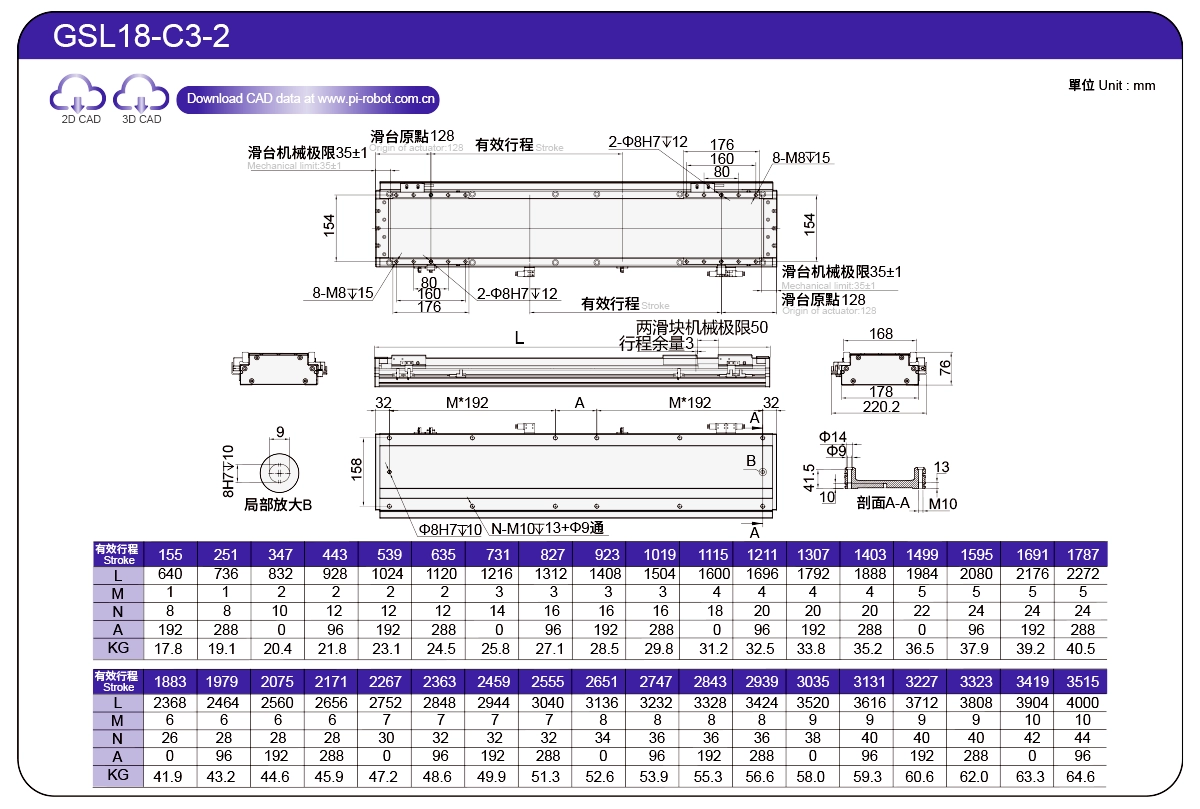

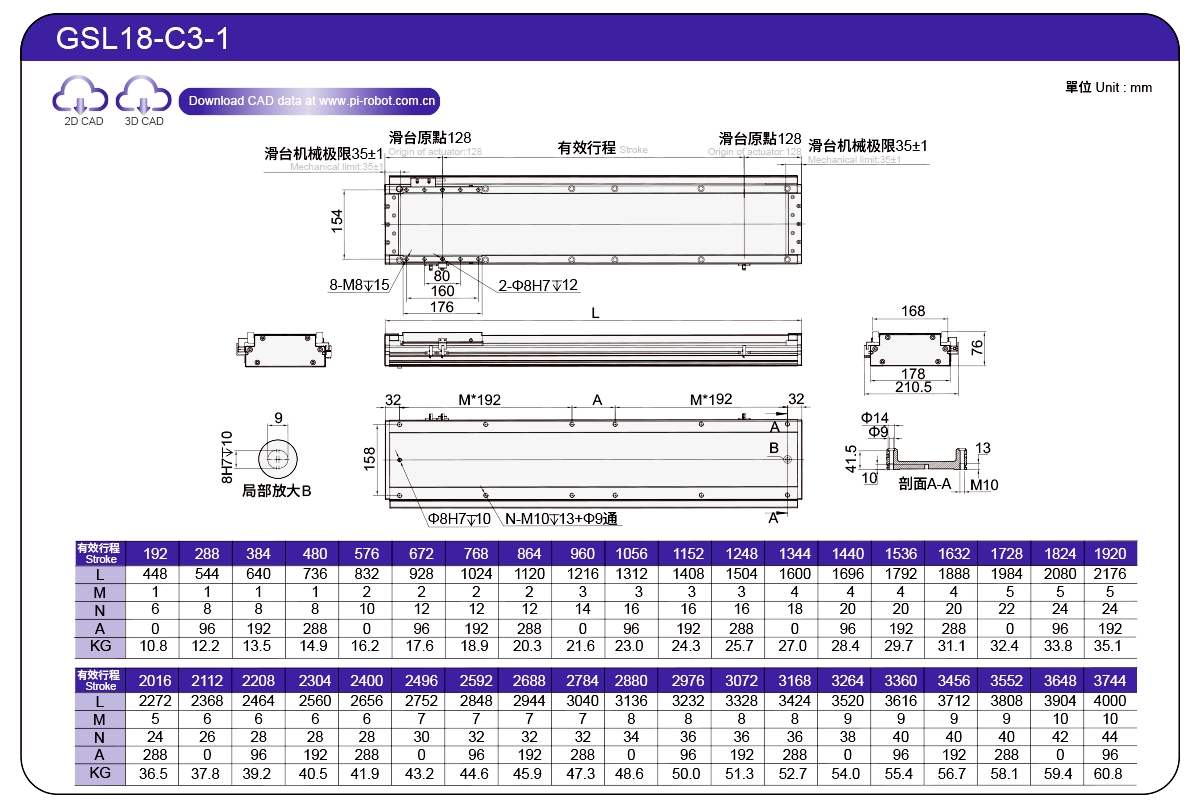

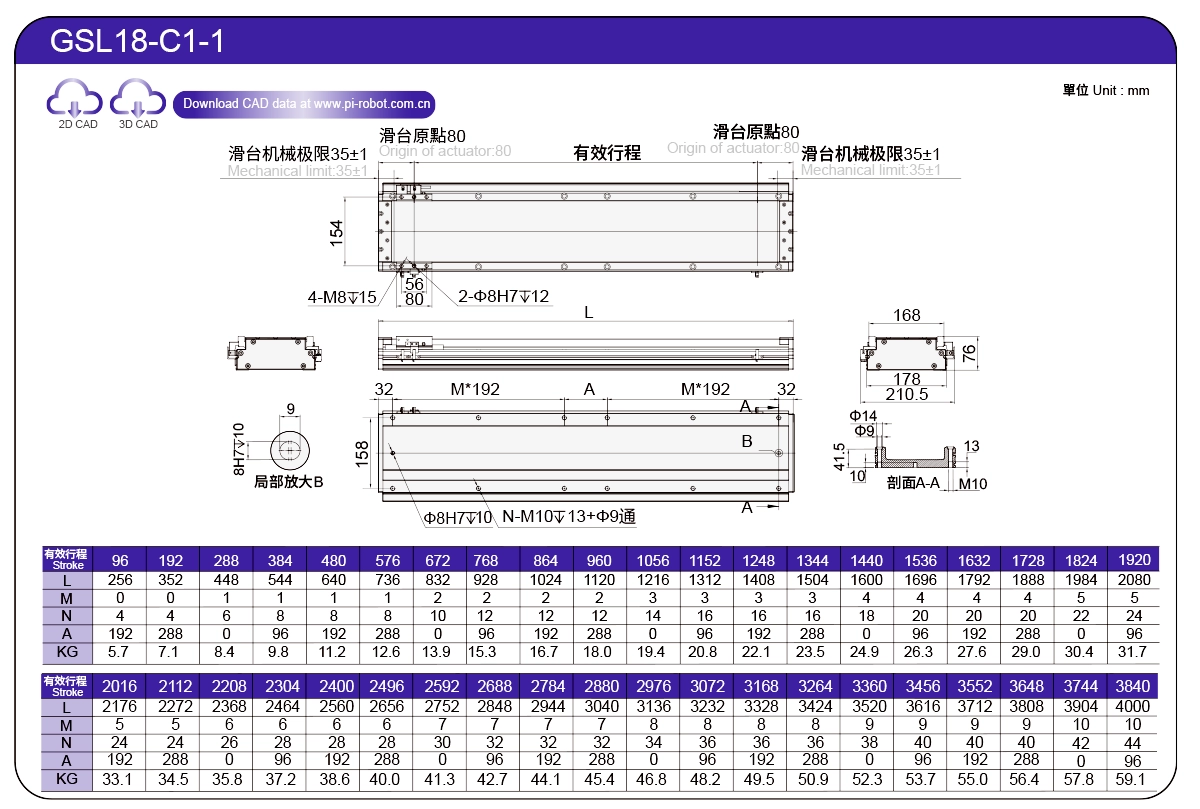

Sipariş Yöntemi

GSL18 - C1 -S - 96 - M - 10 -P -C 4 - 1- 3- 0001

Özellikler

Dizin	Tel çember özellikleri	P88-C1	P88-C3
Özel	Tekrarlanabilirlik (mm)	±0,003
	Maksimum Yük Kapasitesi (kg)	23	70
	Maksimum Hız (mm/sn)	2500
	Sürekli itme (N)	136	408
	Tepe itme kuvveti (N)	299	897
	Sürekli akım (Ams)	3.3	3.3
	Tepe akımı (Arms)	10.5	10.5
	Kuvvet sabiti (N/Arm)	41.5	123.6
	İndüktans (mH)	24.5	73.4
	Direnç (ohm)	4.2	12.6
	Manyetik kutup mesafesi (mm)	24

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

Ürün, belirtilen koşullar altında kullanıldığında 10.000 km kullanım ömrüne sahiptir.

Veri bilgileri, tavana ters montaj uygulaması için uygun değildir. Tavana ters montaj uygulaması için bilgi almak isterseniz lütfen bizimle iletişime geçin.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		Yük	A	B	C
Yük	P88-C1	10 kg	130	100	100
		13 kg	90	80	80
		17 kg	70	60	60
		20 kg	60	50	50
		23 kg	50	40	40
	P88-C3	30 kg	160	120	120
		40 kg	110	95	95
		50 kg	100	70	70
		60 kg	70	60	60
		70 kg	60	50	50

(Birim: mm)

Duvar Montajı		Yük	A	B	C
Yük	P88-C1	10 kg	100	100	130
		13 kg	80	80	90
		17 kg	60	60	70
		20 kg	50	50	60
		23 kg	40	40	50
	P88-C3	30 kg	120	120	160
		40 kg	95	95	110
		50 kg	70	70	100
		60 kg	60	60	70
		70 kg	50	50	60

Statik Yükleme Momenti

(Birim: Nm)

Yön	P64-C1	P64-C3
BENİM	283	1403
MP	283	1403
Bay	1503	3383

Hız ve İvme Arasındaki İlişki

P88-C1

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s	3 m/s	3,5 m/s
10	1.7	1.7	1.7	1.7	1.7	1.5
13	1.4	1.4	1.4	1.3	1.3	1.23
17	1.1	1.1	1.1	1	1	0.9
20	0.9	0.9	0.9	0.9	0.9	0.8
23	0.8	0.8	0.8	0.8	0.8	0.7

P88-C3

Hız (m/s) İvme (G) Yük (Kg)	1 m/s	1,5 m/s	2 m/s	2,5 m/s
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0.8	0.4
50	1.4	1.1	0.6	0.3
60	1.2	0.9	0,5	0.2
70	1.1	0.8	0.4	0.2

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Özellikleri	Gövdenin genişliği (mm)	Gövdenin yüksekliği (mm)	Tekrarlanabilirlik (mm)	Sürekli itme (N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük Kapasitesi (kg)	Maksimum hız (mm/s) *1
Standart	Doğrusal Motorlu Robot	GSL7	P27-C1	75	65	±0,003	26	57	3.3	6	2500
		GSL7	P27-C2	75	65	±0,003	52	114	3.3	10
		GSL8	P35-C1	87	65	±0,003	40	88	3.3	10
		GSL8	P35-C2	87	65	±0,003	80	176	3.3	20
		GSL14	P44-C1	134	70	±0,003	48	105	3.3	11
		GSL14	P44-C3	134	70	±0,003	144	315	3.3	25
		GSL16	P64-C1	154	70	±0,003	88	193	3.3	20
		GSL16	P64-C3	154	70	±0,003	264	580	3.3	50
		GSL18	P88-C1	178	76	±0,003	136	299	3.3	23
		GSL18	P88-C3	178	76	±0,003	408	897	3.3	70
