Hafif ve Uzun Ömürlü

Tekrarlanabilirlik doğruluğu: ±0,003 mm

Maksimum kuvvet: 968N

Sürekli kuvvet:440 N

Sürekli taşıma ağırlığı: 60 kg

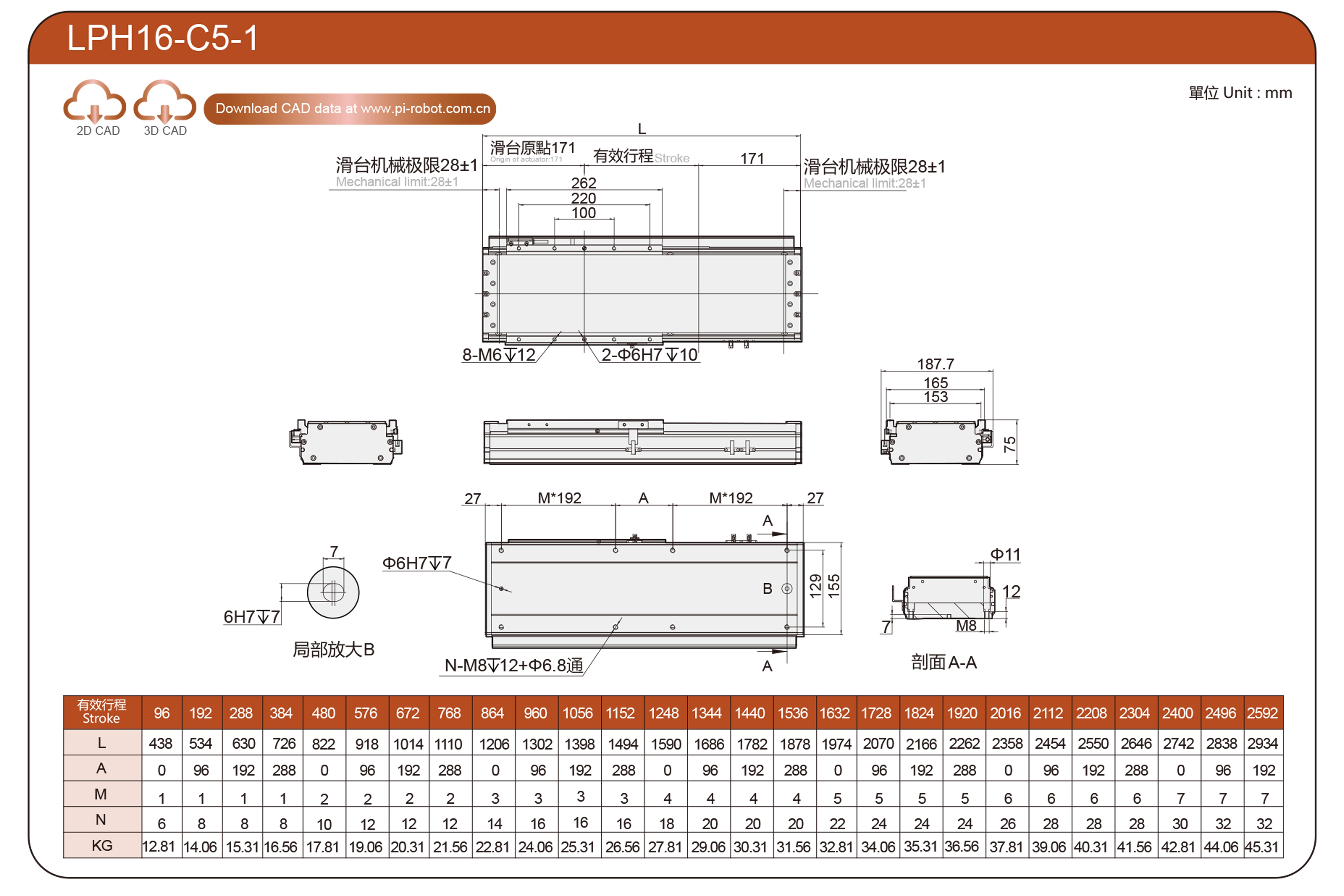

Standart vuruş:

1-Tek Taşıyıcı: 96-2592/96 mm

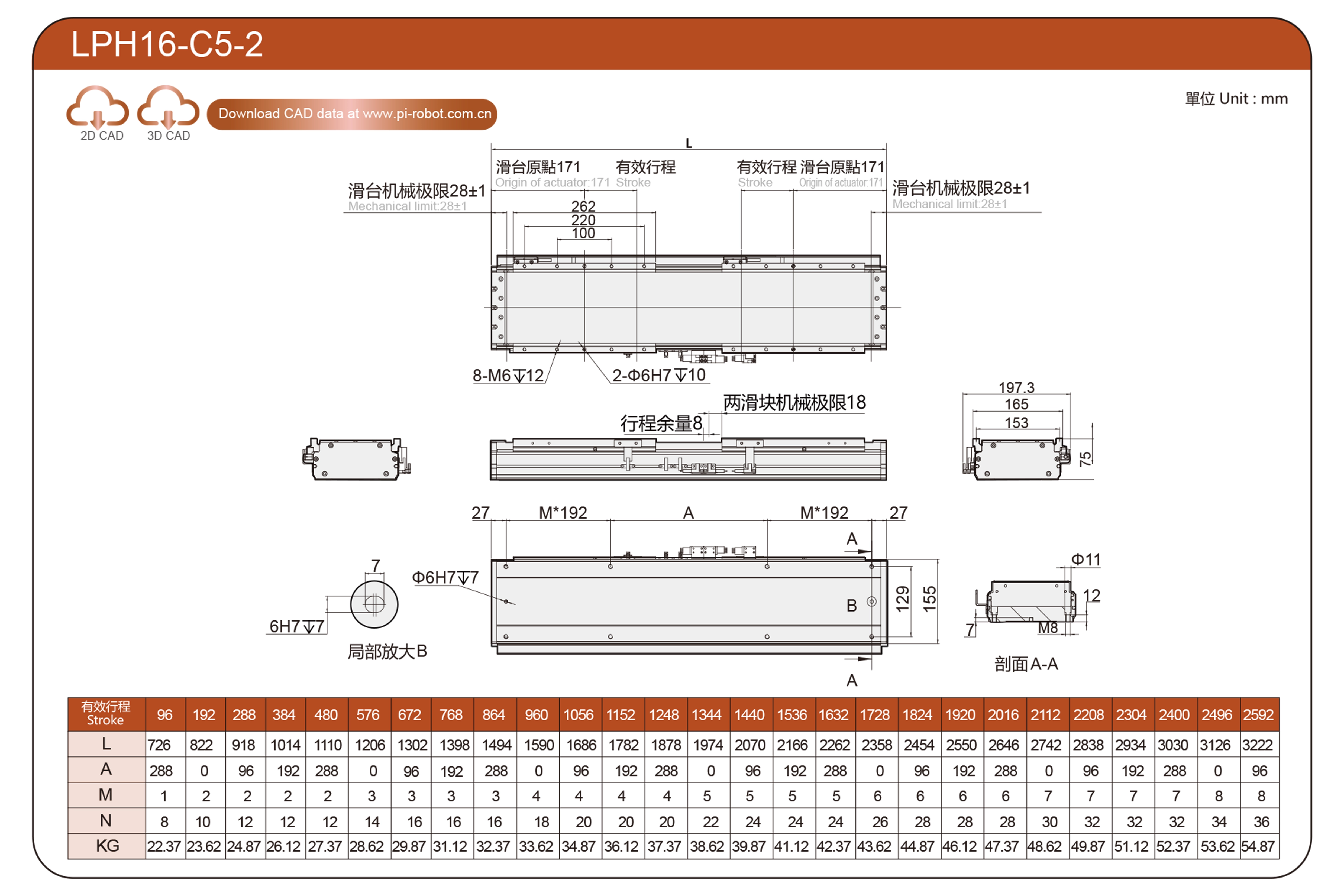

Standart vuruş:

2-Çift Taşıyıcı: 96-2592/96 mm

Maksimum hız: 2500 mm/s

PDF

3D indirme

Cadenas3 İndir

Birden fazla sürücü seçilir ve içe aktarılan sessiz, yüksek hassasiyetli kayar raylar kullanılır

Çalışma sırasındaki gürültüyü etkili bir şekilde azaltabilir, pürüzsüzlüğü, ömrü ve yağlama verimliliğini artırabilir. Yüksek hız, huzur ve düşük toz emisyonu gerektiren ileri teknoloji endüstrileri için uygundur.

Yüksek sertlikte gövde

Entegre bir alüminyum ekstrüzyon yapısının benimsenmesi ve element analizinin yapılmasıyla, optimum sertlik/ağırlık oranına sahip yapısal tasarım elde edilir.

Manyetik plaka özel toka tasarımı

Avantajı: Yabancı cisimlerin düşmesini engeller ve iç aksamlara zarar vermez. Bakımı kolay, uzun ömürlü!

Optik cetvel okuma kafası

Optik cetvel veya manyetik cetvelin elastik kombinasyonu

Sipariş Yöntemi

LPH16- C1 -S-96-M-10-P-C4-1-3-0001

Şartname

Rehber	Tel daire özellikleri	P64-C3-S	P64-C5-P
Spesifikasyon	Tekrarlanabilirlik(mm)	±0,003
	Maksimum Yük(kg)	50	60
	Maksimum Hız (mm/sn)	2500
	Sürekli itme(N)	264	440
	Tepe itme kuvveti (N)	580	968
	Sürekli akım (Ams)	3.3	6.8
	Tepe akımı (Silah)	10.5	21
	Kuvvet sabiti(N/Silah)	80	64.7
	Endüktans (mH)	51.3	20.3
	Direnç (ohm)	8.7	3.6
	Manyetik kutup mesafesi (mm)	24

Sensör Düzeni

※1 Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

※2 Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılı bilgi için lütfen P85'e bakınız.

Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

Veri bilgileri tavana monteli ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		Yük	A	B	C
Yük	P64-C3-S	20 kg	320	150	300
		30kg	180	100	250
		40kg	160	70	170
		50kg	150	50	120
	P64-C5-P	30kg	300	130	320
		40kg	250	100	230
		50kg	200	90	180
		60kg	150	70	140

(Birim : mm)

Duvar Montajı		Yük	A	B	C
Yük	P64-C3-S	20 kg	300	150	320
		30kg	250	100	180
		40kg	170	70	160
		50kg	120	50	150
	P64-C5-P	30kg	320	130	300
		40kg	230	100	250
		50kg	180	90	200
		60kg	140	70	150

Statik Yükleme Momenti

(Birim : Nm)

BENİM	816
Milletvekili	816
Bay	670

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Hız ve İvme Arasındaki İlişki

P64-C3-S

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn	3 m/sn	3,5 m/sn
20	2	2	2	1.5	1	0,5
30	1.6	1.6	1.5	1	0,6	0,3
40	1.2	1.2	1.1	0,8	0,5	0,3
50	1	1	0,9	0,6	0,4	0,2

P64-C5-P

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn	3 m/sn	3,5 m/sn
40	1.8	1.8	1.7	1.5	1.2	0,9
50	1.5	1.4	1.4	1.3	1	0,7
60	1.3	1.2	1.2	1	0,8	0,6
70	1.1	1.0	1.0	0,9	0,7	0,5

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motorun Özellikleri	Vücudun genişliği (mm)	Vücudun yüksekliği (mm)	Tekrarlanabilirlik(mm)	Sürekli itme(N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük(kg)	Maksimum hız (mm/sn) *1
Standart	Lineer Motorlu Robot	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
