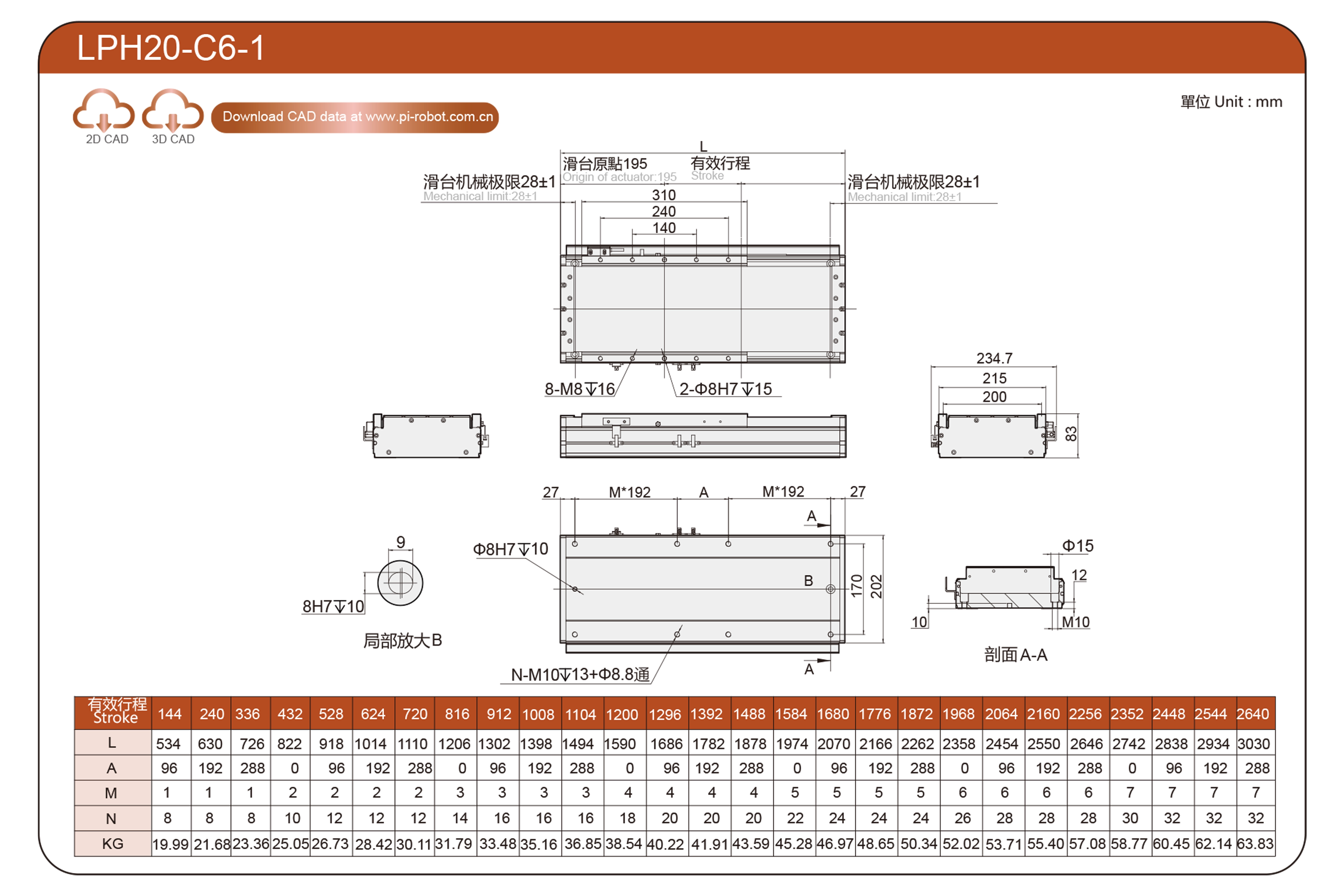

Mevcut konum：Ev > Ürün > Lineer Motor Aktüatörü > LPH Serisi > LPH20 > C6-1

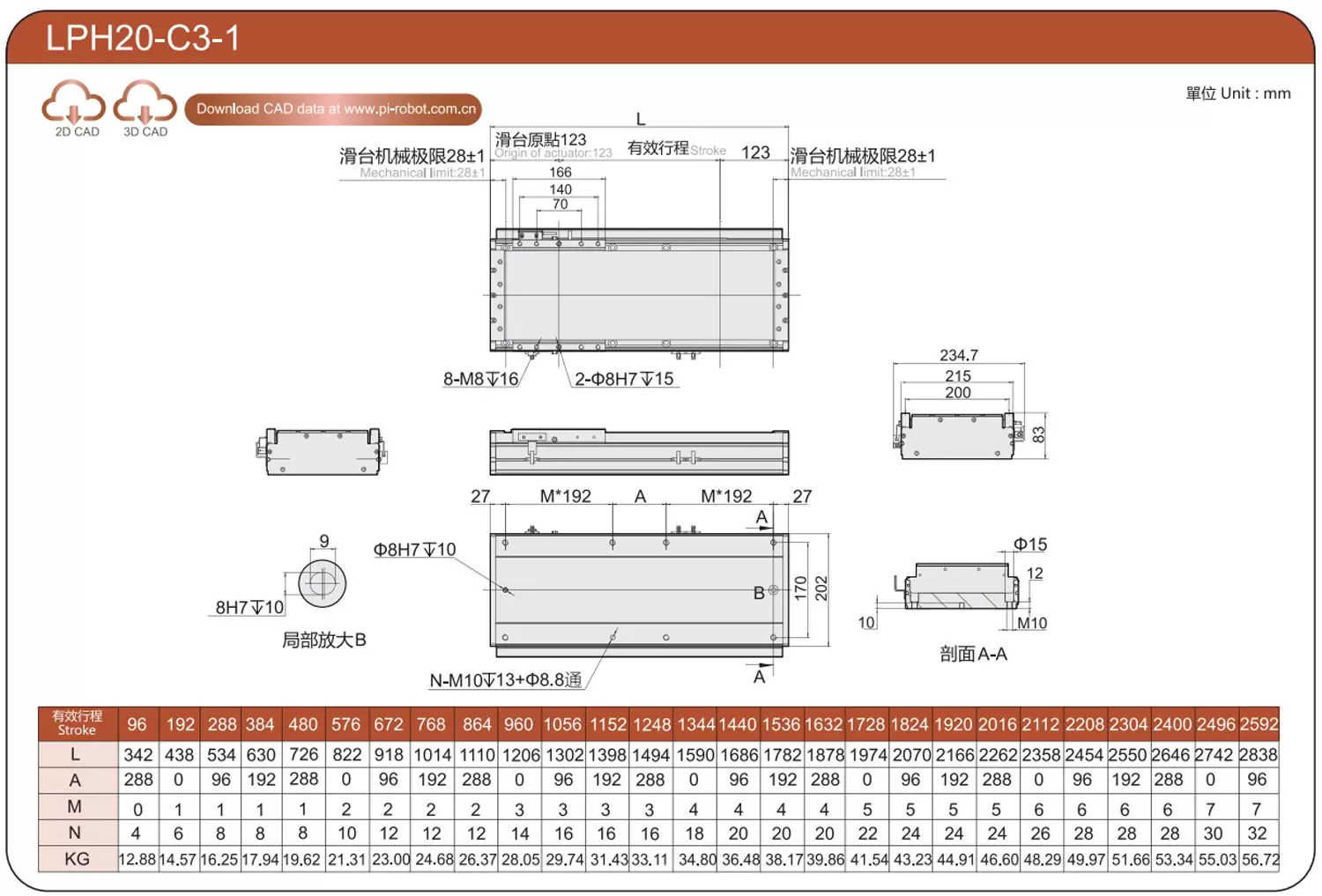

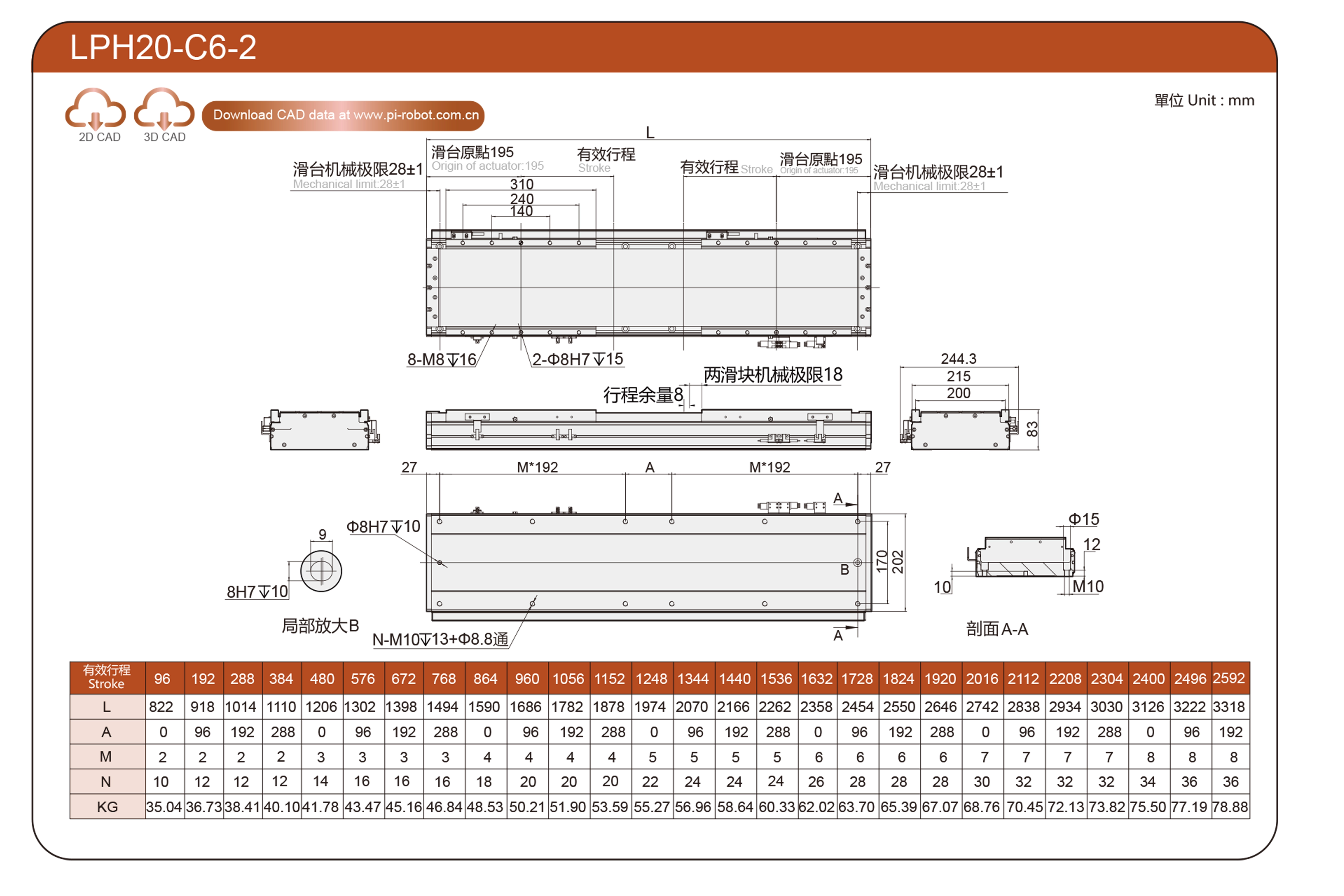

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik doğruluğu: ±0,003 mm

Maksimum kuvvet: 1795N

Sürekli kuvvet:816 N

Sürekli taşıma ağırlığı: 100 kg

Standart vuruş:

1-Tek Taşıyıcı: 96-2592/96 mm

Standart vuruş:

2-Çift Taşıyıcı: 96-2592/96 mm

Maksimum hız: 2500 mm/s

PDF

3D indirme

Cadenas3 İndir

Birden fazla sürücü seçilir ve içe aktarılan sessiz, yüksek hassasiyetli kayar raylar kullanılır

Çalışma sırasındaki gürültüyü etkili bir şekilde azaltabilir, pürüzsüzlüğü, ömrü ve yağlama verimliliğini artırabilir. Yüksek hız, huzur ve düşük toz emisyonu gerektiren ileri teknoloji endüstrileri için uygundur.

Yüksek sertlikte gövde

Entegre bir alüminyum ekstrüzyon yapısının benimsenmesi ve element analizinin yapılmasıyla, optimum sertlik/ağırlık oranına sahip yapısal tasarım elde edilir.

Manyetik plaka özel toka tasarımı

Avantajı: Yabancı cisimlerin düşmesini engeller ve iç aksamlara zarar vermez. Bakımı kolay, uzun ömürlü!

Optik cetvel okuma kafası

Optik cetvel veya manyetik cetvelin elastik kombinasyonu

Sipariş Yöntemi

LPH20- C1 -S-96-M-10-P-C4-1-3-0001

Şartname

Rehber	Tel daire özellikleri	P88-C3-S	P88-C6-P
Spesifikasyon	Tekrarlanabilirlik(mm)	±0,003
	Maksimum Yük(kg)	60	100
	Maksimum Hız (mm/sn)	2500
	Sürekli itme(N)	408	816
	Tepe itme kuvveti (N)	897	1795
	Sürekli akım (Ams)	3.3	6.8
	Tepe akımı (Silah)	10.5	21
	Kuvvet sabiti(N/Silah)	123.6	120
	Endüktans (mH)	73.4	37.8
	Direnç (ohm)	12.6	6.3
	Manyetik kutup mesafesi (mm)	24

Sensör Düzeni

Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

Veri bilgileri tavana monteli ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		Yük	A	B	C
Yük	P88-C3-S	30kg	350	190	370
		40kg	300	120	280
		50kg	250	90	220
		60kg	200	80	180
	P88-C6-P	70kg	350	100	250
		80kg	180	90	220
		90kg	150	80	200
		100kg	100	50	150

(Birim : mm)

Duvar Montajı		Yük	A	B	C
Yük	P88-C3-S	30kg	370	190	350
		40kg	280	120	300
		50kg	220	90	250
		60kg	180	80	200
	P88-C6-P	70kg	250	100	350
		80kg	220	90	180
		90kg	200	80	150
		100kg	150	50	100

Statik Yükleme Momenti

(Birim : Nm)

BENİM	1355
Milletvekili	1355
Bay	1210

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Hız ve İvme Arasındaki İlişki

P88-C3-S

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn
30	2.1	1.9	1.1	0,5
40	1.7	1.3	0,8	0,4
50	1.4	1.1	0,6	0,3
60	1.2	0,9	0,5	0,2
70	1.1	0,8	0,4	0,2

P88-C6-P

Hız(m/s) İvme(G) Yük(Kg)	1m/s	1,5 m/sn	2m/s	2,5 m/sn
60	2.2	2	1.1	0,6
70	1.9	1.7	0,9	0,5
80	1.7	1.3	0,8	0,4
90	1.6	1.2	0,7	0,4
100	1.4	1.1	0,6	0,3

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motorun Özellikleri	Vücudun genişliği (mm)	Vücudun yüksekliği (mm)	Tekrarlanabilirlik(mm)	Sürekli itme(N)	Tepe itme kuvveti (N)	lrms(A)	Maksimum Yük(kg)	Maksimum hız (mm/sn) *1
Standart	Lineer Motorlu Robot	LPH12	P40-C2-S	125	70	±0,003	80	176	3.3	20	2500
		LPH12	P40-C4-S	125	70	±0,003	160	352	3.3	25
		LPH14	P44-C3-S	135	70	±0,003	144	316	3.3	25
		LPH14	P44-C5-P	135	70	±0,003	240	528	6.8	50
		LPH16	P64-C3-S	155	75	±0,003	264	580	3.3	60
		LPH16	P64-C5-P	155	75	±0,003	440	1795	6.8	100
		LPH20	P88-C3-S	200	83	±0,003	408	897	3.3	60
		LPH20	P88-C6-P	200	83	±0,003	816	1795	6.8	100
