Hafif ve Uzun Ömürlü

Tekrarlanabilirlik: ±0,04 mm

Yatay Yük: 25 kg

Kurşun: 40 mm

Maksimum Hız: 2000 mm/s

Strok Aralığı: 100-4050 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Çoklu kaydırma koltuğu özel notu, emniyet kemeri gerginliği ayarlama mekanizması, patentli yakıt nozulu tasarımı (isteğe bağlı)

Yüksek rijitliğe sahip gövde/yüksek rijitliğe sahip üst kapak

Motor markası, motor montaj yeri

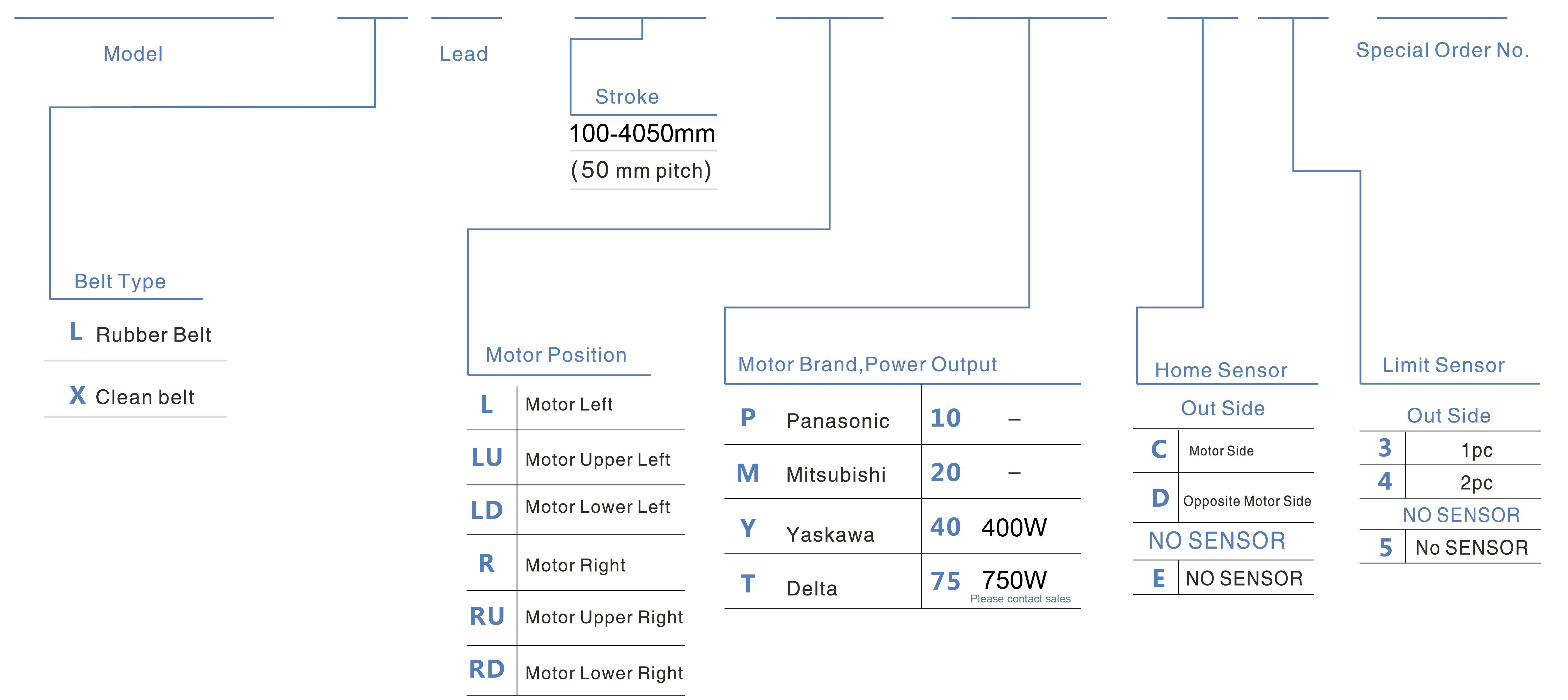

Sipariş Yöntemi

RMP17S - L40- 100-L -M40 -C 4 - 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,04
	Kurşun (mm)		40
	Maksimum Hız (mm/sn)		2000
	Maksimum Yük Kapasitesi	Yatay (kg)	45
		Dikey (kg)	-
	Nominal İtme Kuvveti (N)		204
	Vuruş Aralığı (mm)		100-4050mm/50mm Adım
Parçalar	AC Servo Motor Gücü (W)		400W
	Kemer Genişliği (mm)		30
	Yüksek Rijitlikli Lineer Kılavuz (mm)		W20XH15
	Ev Sensörü	Dıştan	EE-SX672(NPN)

Sensör Yerleşimi

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum	A	B	C
10 kg	2942	1133	1033
20 kg	1430	547	498
30 kg	926	350	320
45 kg	588	219	201

(Birim: mm)

Duvar Montajı	A	B	C
15 kg	676	742	1933
25 kg	390	428	1127
35 kg	269	294	781
45 kg	201	219	588

Statik Yükleme Momenti

(Birim: Nm)

BENİM	1032
MP	1034
Bay	908

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kayış özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	İndirgeyici Mekanizma	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Kemer genişliği (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Kemer	RMP14S	Evet	200W	135	±0,04	22	40	25	-	2000
		RMP17S	Evet	400W	170	±0,04	30	40	45	-	2000
		RMP22S	Evet	750W	220	±0,04	50	40	85	-	2000
		RMP28R	HAYIR	1000W	280	±0,08	50	230	230	-	2000
		RMP28RN	HAYIR	1000W	280	±0,08	50	230	200	-	2000
