Hafif ve Uzun Ömürlü

Gövde genişliği: 60-200 mm

Tekrarlanabilirlik: ±0,005/0,01 mm

Yatay Yük: 150 kg

Dikey Yük: 55 kg

Maksimum Hız: 250 mm/s

Hareket Aralığı: 800-2600 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Dişli kremayer tahriki

Dişli tahrik sistemi kullanıldığı için uzun mesafelerde vida tahriki olmayacak ve vida sarım problemi yaşanmayacaktır. Aktarım yapısı, kremayer tarafından doğrusal olarak tahrik edilir.

Komple tasarımlar - birçok avantaj

Çelik bant koruması sayesinde, yab cisimlerin doğrudan kayar tablaya düşmesi önlenir. Kayar tabla içindeki maksimum hareket mesafesi 1500 mm'ye ulaşabilir. Çok yönlü motorun montaj pozisyonu seçilebilir, bu da makine tasarımını daha esnek hale getirir. Çeşitli marka servo motorlarla eşleştirilebilir.

Harici yağ enjeksiyon tasarımı - kolay bakım

Tüm seriler, kapağı çıkarmaya gerek kalmadan harici olarak yağlanabilir. Kendinden yağlamalı yağ depolama sistemi, farklı yük ve hızlara göre uygun azaltma oranı özellikleriyle donatılabilir ve yönlendirilebilir.

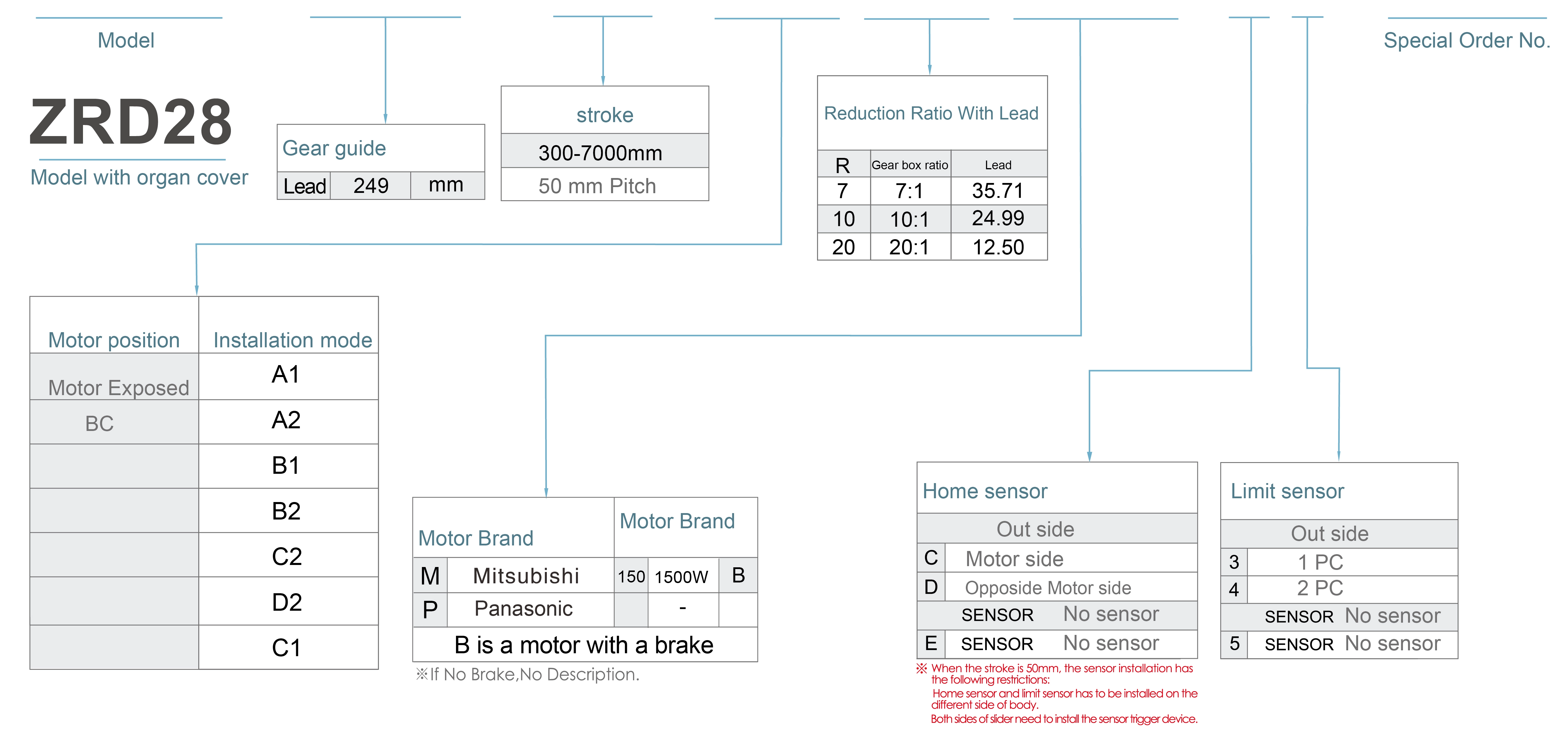

Sipariş Yöntemi

ZRH28 - L 249 - 300 - A1 - R7 - P150 -C4 - 0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,08
	Kurşun (mm)		35.71	24.99	12.50
	İndirgeme oranı		7	10	20
	Maksimum Hız (mm/sn) ※1		1785.67	1249.97	624,99
	Maksimum Yük Kapasitesi	Yatay (kg)	160	210	350
		Dikey (kg)	50	75	150
	Nominal İtme Kuvveti (N)		713	1018	2036
	Vuruş Aralığı (mm) ※2		100-6300mm/50Pitch
Parçalar	AC Servo Motor Gücü (W)		1500W
	Raf modülü (m)		3
	Motorun devir sayısı (rmp) olarak belirtilmiştir.		3000
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

※Hızlanma ve yavaşlama değeri 0,4 saniye olarak ayarlanmıştır.

※Ürün hızı yuvarlanmış bir tam sayıdır.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Vites kutusu oranı 1:7 (1,78 m/s)	80 kg	3252	750	870
Vites kutusu oranı 1:7 (1,78 m/s)	160 kg	2482	619	632
Vites kutusu oranı 1:10 (1,25 m/s)	105 kg	1861	435	484
Vites kutusu oranı 1:10 (1,25 m/s)	210 kg	1911	756	819
Vites kutusu oranı 1:20 (0,62 m/s)	175 kg	1445	546	621
Vites kutusu oranı 1:20 (0,62 m/s)	350 kg	1000	395	421

(Birim: mm)

Duvar Montajı		A	B	C
Vites kutusu oranı 1:7 (1,78 m/s)	80 kg	1450	1600	1600
Vites kutusu oranı 1:7 (1,78 m/s)	160 kg	700	750	800
Vites kutusu oranı 1:10 (1,25 m/s)	105 kg	1350	1320	1400
Vites kutusu oranı 1:10 (1,25 m/s)	210 kg	630	650	700
Vites kutusu oranı 1:20 (0,62 m/s)	175 kg	950	1150	1300
Vites kutusu oranı 1:20 (0,62 m/s)	350 kg	450	510	550

(Birim: mm)

Dikey Kurulum		A	C
Vites kutusu oranı 1:7 (1,78 m/s)	25 kg	4050	4150
Vites kutusu oranı 1:7 (1,78 m/s)	50 kg	1988	2112
Vites kutusu oranı 1:10 (1,25 m/s)	35 kg	3600	3700
Vites kutusu oranı 1:10 (1,25 m/s)	70 kg	1800	1900
Vites kutusu oranı 1:20 (0,62 m/s)	75 kg	2300	2400
Vites kutusu oranı 1:20 (0,62 m/s)	150 kg	1110	1200

Statik Yükleme Momenti

(Birim: Nm)

BENİM	8249
MP	8249
Bay	1 3847

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Azaltıcıların oranı	Helisel dişli boyutu (mm)			Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Azaltıcıların oranı	Modül	Diş sayısı	Yol göstermek	Yatay	Dikey	Maksimum hız (mm/s) *1
Standart	Dişli bankası	ZRH17	750W	±0,08	170	3	1.5	22	36.67	40	20	1833.29
		ZRH17	750W	±0,08	170	7	1.5	22	15.71	75	50	785.70
		ZRH22	1000W	±0,08	220	5	2	25	33.33	100	35	1666.63
						7	2	25	23.81	130	50	1190.45
						15	2	25	11.11	170	110	555.54
		ZRH28	1500W	±0,08	280	7	3	25	35.71	160	50	1785.67
						10	3	25	24.99	210	75	1249.97
						20	3	25	12.50	350	155	624,99

BC-A1 / BC-B1
