Modern endüstriyel otomasyonda, doğru ve tekrarlanabilir doğrusal hareket temel bir gerekliliktir. Yarı iletken üretiminden PCB üretimine, tıbbi cihazlardan otomatik test ekipmanlarına kadar makineler, değişen yükler ve çalışma koşulları altında tutarlı konumlandırma sağlayabilen hareket sistemlerine bağlıdır. Bu amaçla en yaygın olarak kullanılan çözümlerden biri de standart bilyalı vida aktüatörüdür.
Mühendisler ve sistem entegratörleri için, standart bir bilyalı vidalı aktüatörün nasıl çalıştığını ve neden bu kadar yaygın olarak kullanıldığını anlamak, daha iyi sistem tasarımı, daha uzun hizmet ömrü ve daha yüksek üretim istikrarı sağlamaya yardımcı olur.
Hassas makine üreticisi olan Ruan, 2003 yılında kurulduğundan beri hareket doğruluğuna odaklanmıştır. Pi markası altında şirket, hassas konumlandırma kızakları, XY lineer modüller, elektrikli silindirler, dikdörtgen koordinat modülleri, lineer motor modülleri, entegre kızakları, endüstriyel robot kolları ve transmisyon bileşenleri tasarlayıp üretmektedir. Bu ürünler, yarı iletken, yeni enerji, LCD, PCB, tıp, otomasyon, otomotiv ve test ekipmanları gibi zorlu sektörlere hizmet vermektedir. Bunlar arasında Standart Bilyalı Vidalı Aktüatör, birçok otomasyon sisteminde temel bir rol oynamaktadır.
Bu makale, standart bir bilyalı vidalı aktüatörün ne olduğunu, nasıl çalıştığını ve neden endüstriyel otomasyonun temel taşlarından biri olmaya devam ettiğini açıklamaktadır.

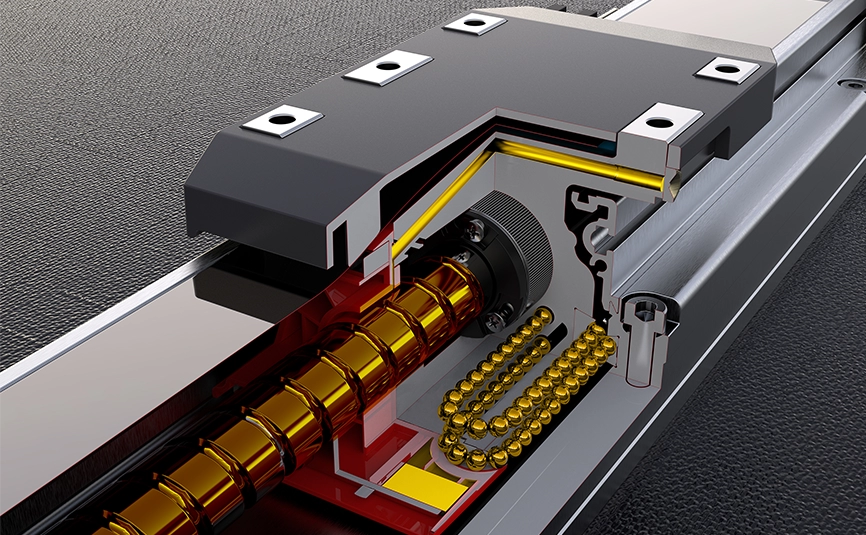

Standart bir bilyalı vidalı aktüatör, bir motorun dönme hareketini bilyalı vida mekanizması kullanarak hassas doğrusal harekete dönüştüren bir doğrusal hareket cihazıdır. Temel bileşenleri tipik olarak şunlardır:
hassas taşlanmış veya haddelenmiş bilyalı vida
İçinde çelik bilyelerin dolaştığı bir bilyalı somun.
Doğrusal kılavuz raylar veya entegre kılavuz yapısı
Bir aktüatör gövdesi veya profili
Servo veya step motorlar için bir motor arayüzü
Bilyalı vidalı aktüatörün en belirleyici özelliği, bilyalar ile vida yatağı arasında kayma teması yerine yuvarlanma temasının kullanılmasıdır. Bu tasarım sürtünmeyi önemli ölçüde azaltır ve yüksek konumlandırma doğruluğu ve tekrarlanabilirliği sağlar.
Bu bağlamda "standart", performans, güvenilirlik ve entegrasyon kolaylığını dengeleyen, olgunlaşmış ve yaygın olarak benimsenmiş bir yapısal tasarımı ifade eder. Standart bilyalı vidalı aktüatörler modüler, yapılandırılabilir ve çok çeşitli otomasyon uygulamaları için uygundur.
Bilyalı vidalı aktüatörün çalışma prensibi basittir ancak son derece verimlidir.
Motor dönüşü:
Servo veya step motor, bir kaplin veya doğrudan tahrik yoluyla vida milini döndürür.
Somunun
içindeki çelik bilyeler, vida ve somun kanalları arasında yuvarlanarak eksenel yükü taşır.
Doğrusal yer değiştirme:
Vida döndükçe, bilyalı somun vida ekseni boyunca doğrusal olarak hareket eder.
Yönlendirilmiş hareket:
Doğrusal kılavuzlar veya entegre raylar, somunun dönmesini önler ve düz, istikrarlı bir hareket sağlar.
Yuvarlanma sürtünmesi kayma sürtünmesinden çok daha düşük olduğundan, enerji kaybı minimum düzeydedir, hareket düzgündür ve aşınma önemli ölçüde azalır.
Bilyalı vidalı aktüatörler, hassas hareket kontrolüyle bilinir. Doğru vida adımı seçimi ve servo ayarıyla, çok ince konumlandırma çözünürlüğü elde edebilirler. Bu da onları aşağıdaki gibi uygulamalar için uygun hale getirir:
Yarıiletken gofret işleme
Optik inceleme platformları
Hassas montaj istasyonları
Ölçüm ve kalibrasyon ekipmanları
Tekrarlanan döngülerde doğruluk oranı tutarlı kalır; bu da seri üretim ortamlarında kritik öneme sahiptir.
Tekrarlanabilirlik, aynı koşullar altında aynı konuma tekrar tekrar dönebilme yeteneğini ifade eder. Bilyalı vidalı aktüatörler, aşağıdaki nedenlerden dolayı bu alanda iyi performans gösterir:
Önceden yüklenmiş bilyalı somunlar sayesinde kontrollü boşluk
Sert mekanik yapı
Kararlı yuvarlanma teması
Binlerce veya milyonlarca özdeş hareketin gerekli olduğu otomasyon sistemlerinde, tekrarlanabilirlik genellikle mutlak konumlandırma doğruluğundan daha önemlidir.
Kayış tahrikli sistemlerle karşılaştırıldığında, bilyalı vidalı aktüatörler nispeten kompakt bir yapıda daha yüksek eksenel yükleri taşıyabilir. Bu özellikle şu uygulamalar için değerlidir:
Dikey kaldırma eksenleri
Sıkıştırma veya kenetleme mekanizmaları
Sınırlı kurulum alanına sahip otomasyon sistemleri
Ruan'ın aktüatör tasarımları, endüstriyel talepleri karşılamak için yapısal sağlamlık ve yük stabilitesine odaklanmaktadır.
Modern otomasyon büyük ölçüde servo motorlara ve kapalı devre kontrol sistemlerine dayanmaktadır. Bilyalı vidalı aktüatörler, motor komutlarına öngörülebilir şekilde yanıt verir ve bu da onları aşağıdaki uygulamalar için ideal hale getirir:
Yumuşak hızlanma ve yavaşlama
Kontrollü düşük hızlı hareket
Aşırı sapma olmadan hassas duruş
Bu öngörülebilir davranış, servo ayarlarını basitleştirir ve genel sistem kararlılığını artırır.
Ruan'ın Pi ürün serisi tarafından desteklenen standart bilyalı vidalı aktüatörler birçok sektörde kullanılmaktadır.
Yonga transfer sistemleri
Sonda istasyonları
Hizalama ve denetim platformları
Panel taşıma sistemleri
Hassas konumlandırma tabloları
Otomatik test düzenekleri
Teşhis cihazının konumlandırılması
Numune işleme sistemleri
Hassas ayarlama mekanizmaları
Yerleştirme ve alma sistemleri
Montaj hatları
Robot yardımcı eksenleri
Kalibrasyon platformları
Hareket tabanlı test düzenekleri
Hassas tarama sistemleri
Bu ortamlarda, hareket doğruluğu doğrudan ürün kalitesini ve süreç güvenilirliğini etkiler.
Standart bir bilyalı vidalı aktüatörü otomasyon sistemine entegre ederken, mühendisler şunları değerlendirmelidir:
Yük gereksinimleri: Statik ve dinamik yükler, güvenlik payları dahil.
Hız gereksinimleri: Seyahat hızı, ivme ve çevrim süresi
Strok uzunluğu: Gerekli hareket mesafesi ve mevcut montaj alanı
Çalışma döngüsü: Çalışma sıklığı ve termal hususlar
Çevresel koşullar: Toz, sıcaklık, temiz oda gereksinimleri
Doğru aktüatör konfigürasyonunu seçmek, uzun vadeli güvenilirliği sağlar ve bakım ihtiyaçlarını en aza indirir.
Bilyalı vidalı aktüatörün performansı, üretim hassasiyetiyle yakından ilişkilidir. Bu hassasiyet şu faktörleri etkiler:
Vida işleme hassasiyeti
Bilyalı somun tertibatı kalitesi
Kılavuz rayının düzgünlüğü
Konut katılığı
Tüm bunlar hareket stabilitesini ve kullanım ömrünü etkiler.
20 yılı aşkın deneyimiyle Ruan, aktüatörlerinin dünya çapındaki üst düzey otomasyon kullanıcılarının beklentilerini karşılamasını sağlamak için hassas üretim ve kalite kontrolüne önem vermektedir.
Standart bir bilyalı vidalı aktüatör, modern otomasyon sistemlerinde temel bir bileşendir. Döner hareketi hassas ve tekrarlanabilir doğrusal harekete dönüştürerek, çok çeşitli endüstriyel uygulamalarda yüksek doğrulukta konumlandırma sağlar. Doğruluk, yük kapasitesi, güvenilirlik ve entegrasyon kolaylığının dengesi, neden en yaygın kullanılan doğrusal hareket çözümlerinden biri olmaya devam ettiğini açıklamaktadır.
Yarı iletken ve tıbbi ekipmanlardan gelişmiş otomasyona kadar hassasiyet gerektiren sektörlerde, standart bilyalı vidalı aktüatörler kritik bir rol oynamaya devam ediyor. Uzun yıllara dayanan mühendislik uzmanlığıyla desteklenen Ruan, üreticilerin doğruluğu, kararlılığı ve genel üretim performansını iyileştirmelerine yardımcı olmak için tasarlanmış hareket çözümleri sunmaktadır.
