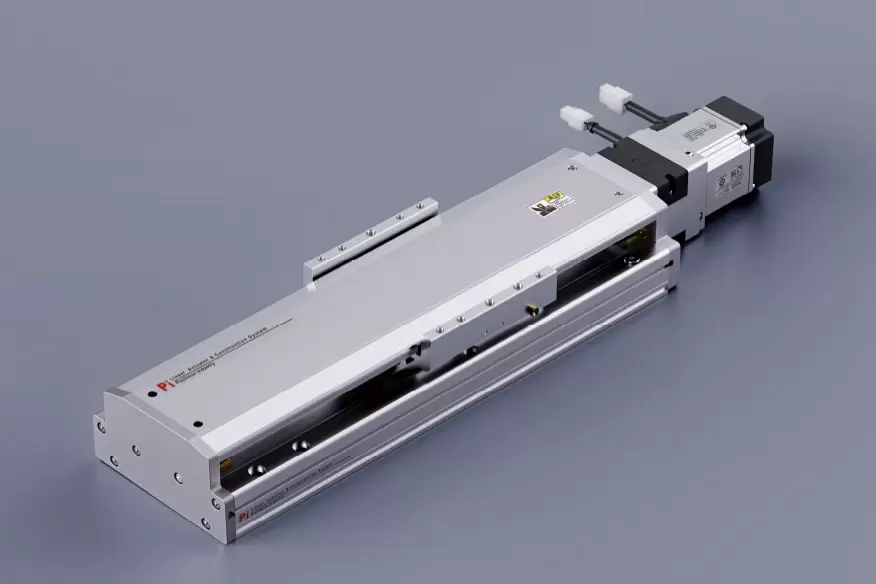

Hafif ve Uzun Ömürlü

Gövde genişliği: 200-102mm

Tekrarlanabilirlik:±0,005/0,01 mm

Yatay Yük: 150kg

Dikey Yük: 55kg

Maksimum Hız: 2000 mm/sn

Seyahat Aralığı: 1000-2600mm

Motorun hızlanmasını ve yavaşlamasını 0,2 saniyeye ayarlayın.

Ters vinçlerin kullanımında standart özellikler uygulanamaz. Herhangi bir gereksiniminiz varsa, lütfen bizimle telefonla iletişime geçin veya çevrimiçi bir mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Dört sütunlu bilye tasarımı - geliştirilmiş doğruluk

Boşluklar olmadan, yüksek hassasiyetin uzun süre korunması kolay olan "dairesel yay oluğuna" hafif ve kolay bir şekilde hareket edebilir.
Dahili kaydırıcı dört yönde de aynı nominal yükü elde edebilir ve herhangi bir yönde kullanılabilir.
Yüksek sertlik, yüksek hassasiyet, düşük sürtünme, yüksek hızlı hareket yükü kapasitesi, uzun servis ömrü.

Daha kompakt yapı

Geleneksel ürünlerle karşılaştırıldığında ürün boyutu küçültülmüştür. Ekipmana montajı kolaydır ve aynı zamanda ekipmanın minyatürleştirilmesine de katkıda bulunur.

Uzun yolculuk

3000 mm'ye kadar hareket aralığı ve maksimum 2200 mm/s hıza sahip dört sütunlu bilyalı vidalı gömülü kayar tabla,

Dikey olarak monte edilebilir

Tüm seriler dikey olarak monte edilebilir.

Basit bakım – son derece düşük maliyet

Tüm seri, kapağı çıkarmadan dışarıdan yağlanabilir. Özel çelik kayış yapı tasarımına sahip, kendinden yağlamalı bir yağ depolama sistemine sahiptir.

Eksiksiz stiller - sayısız avantaj

Çelik kayış korumasıyla yabancı nesnelerin doğrudan kayar tablaya düşmesini engelleyerek toz oluşumunu azaltabilir; temiz oda ortamlarında kullanılabilir ve farklı üreticilere ve kurulum yöntemlerine ait motorlarla donatılabilir.

Sipariş Yöntemi

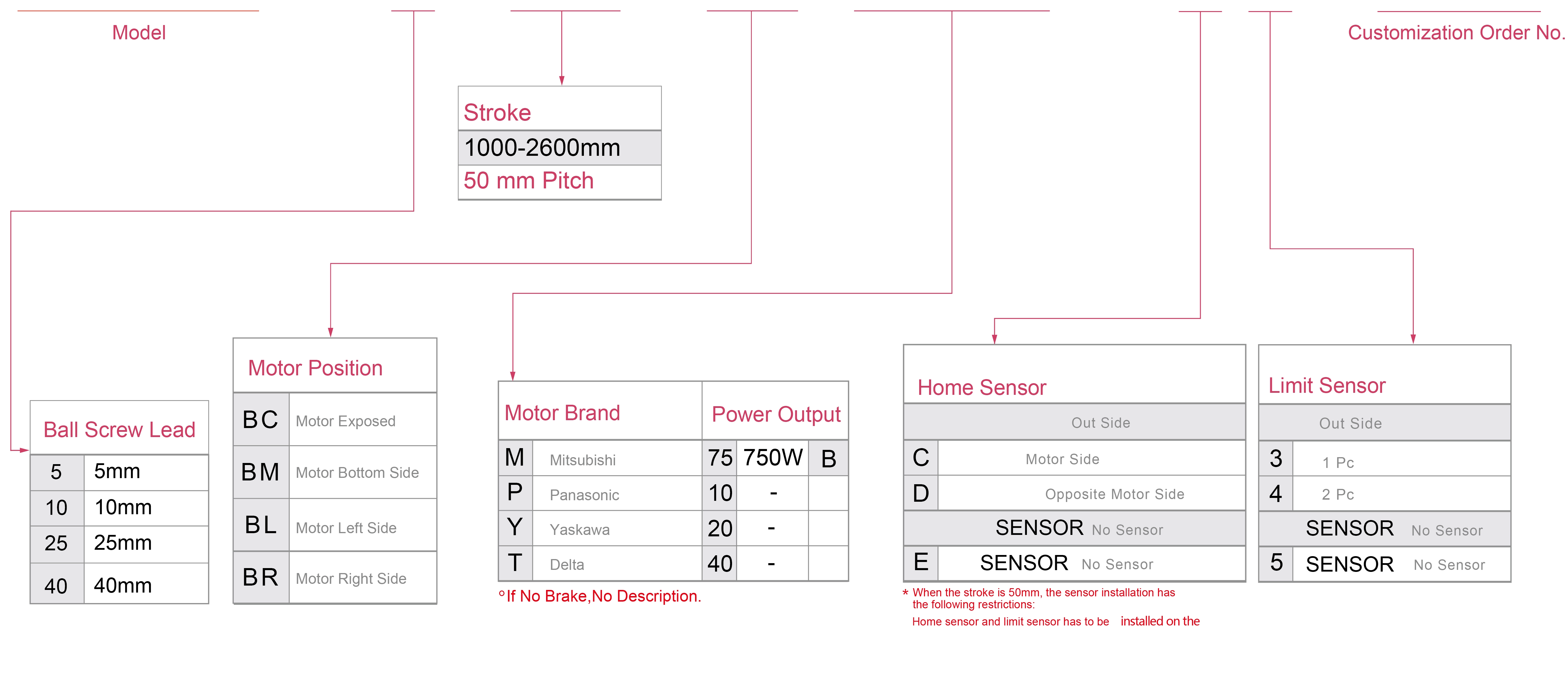

GSH20S - L5-100-BC-M75B - C4 -0001

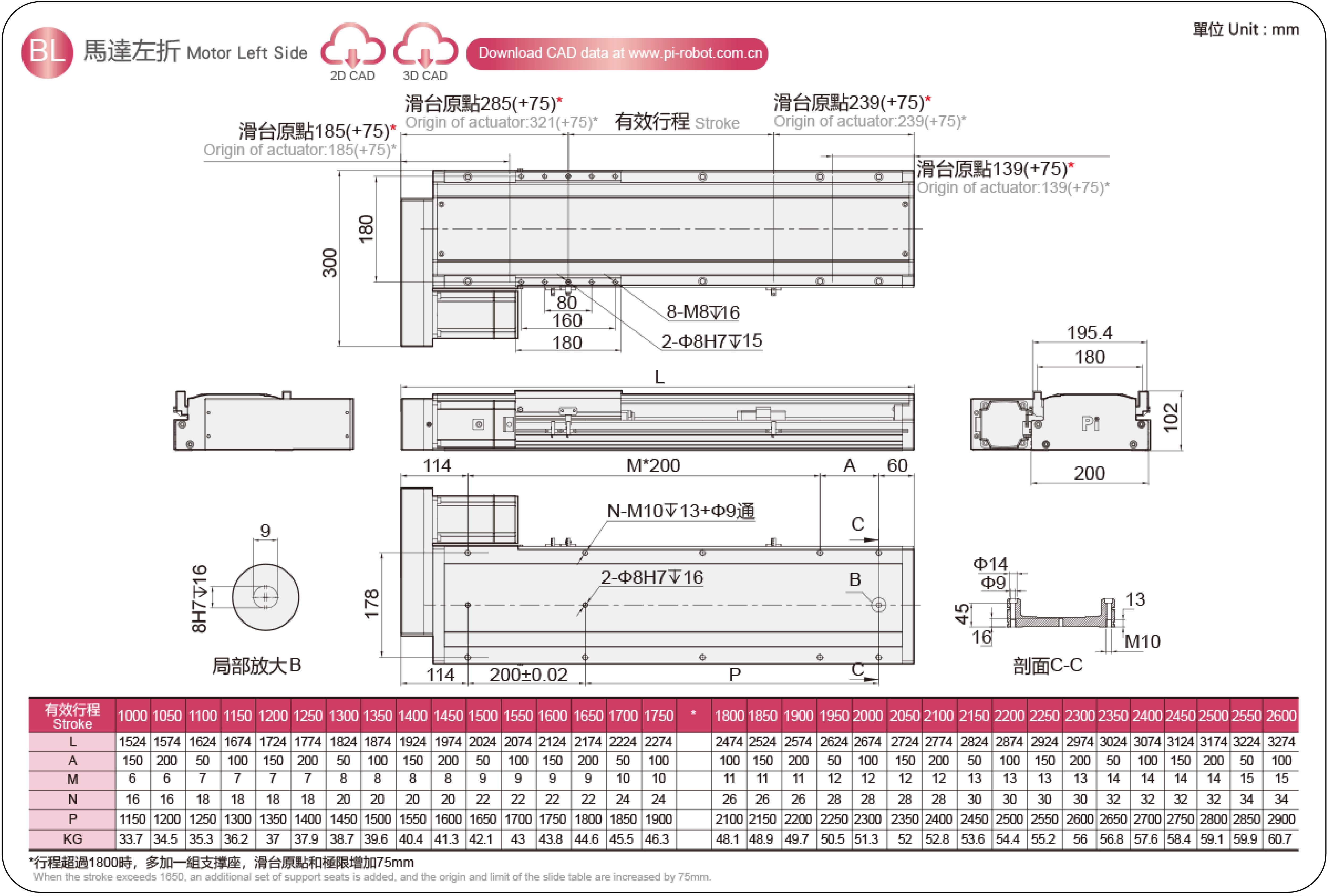

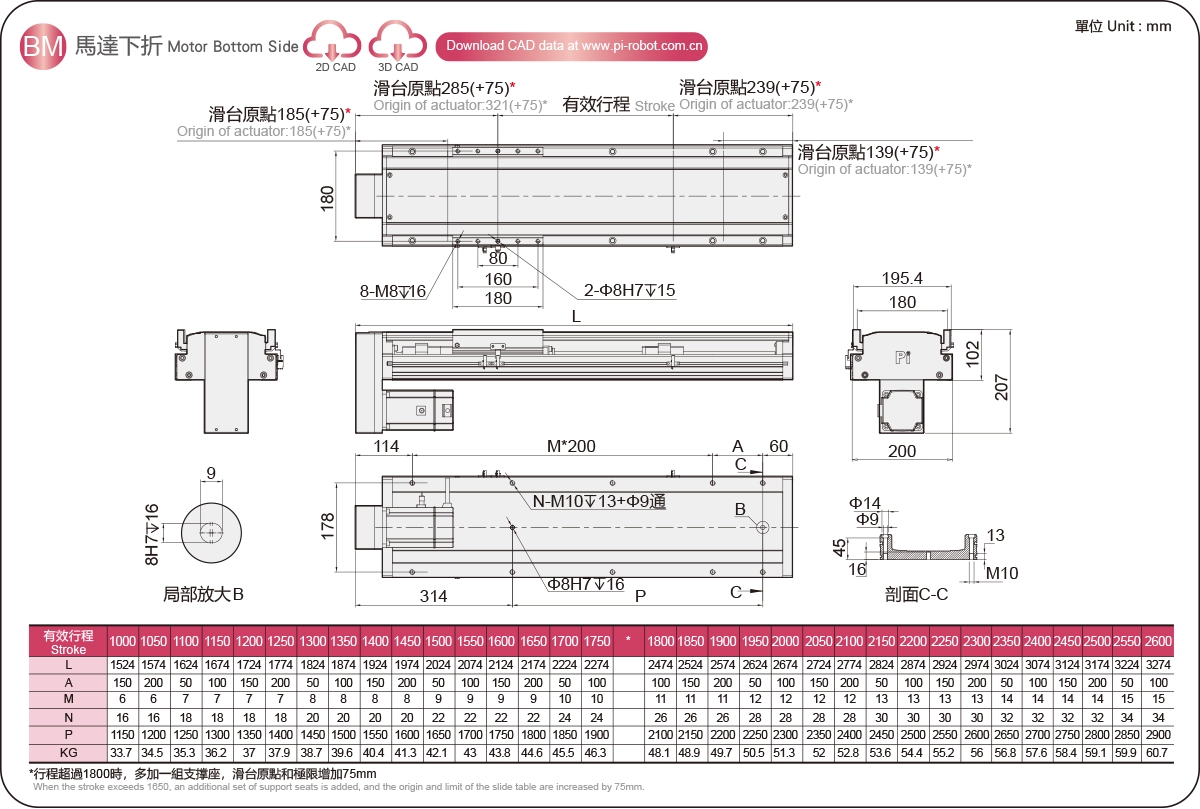

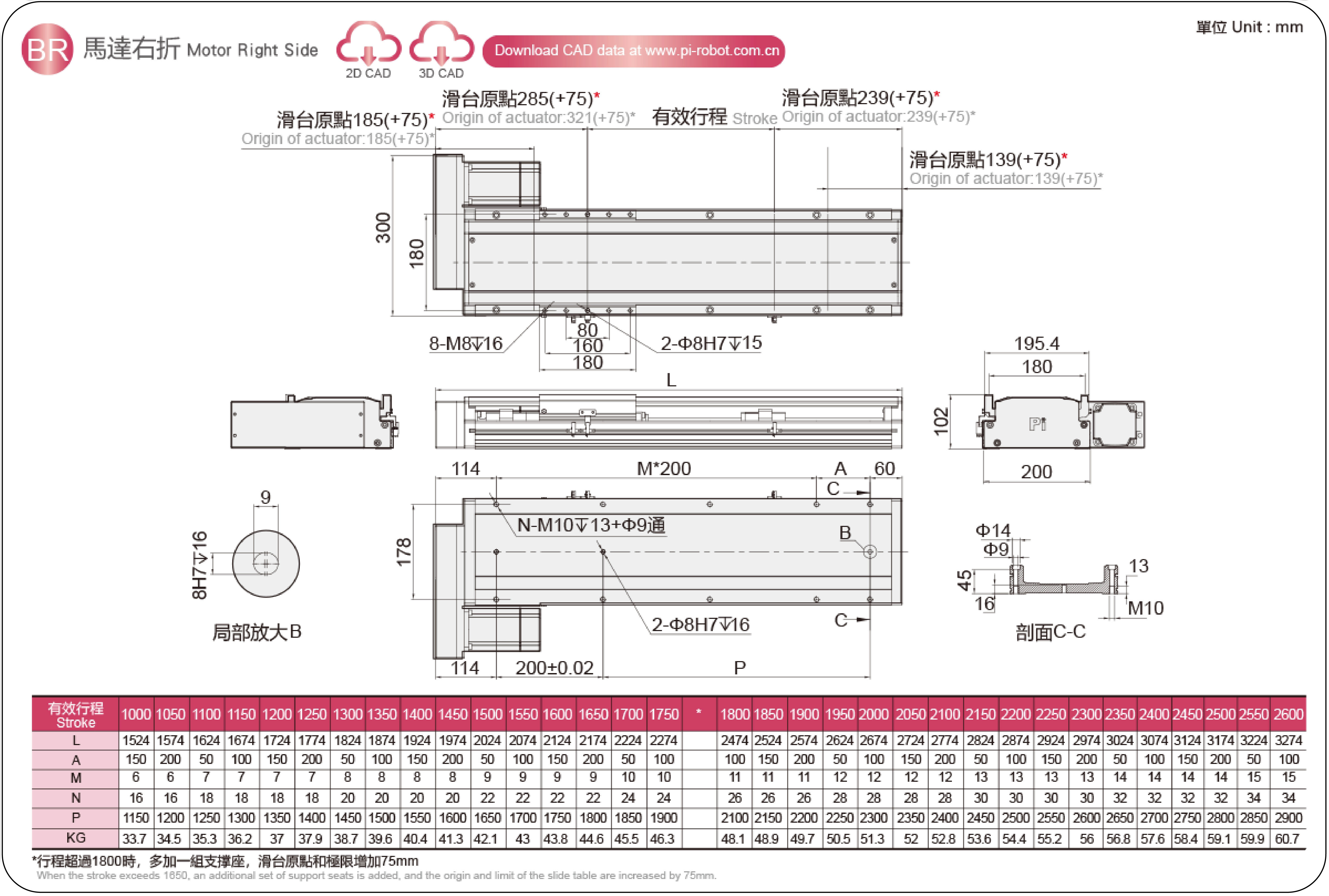

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,005/0,01
	Vidalı Uç (mm)		5	10	25	40
	Maksimum Hız (mm/sn) ※1		250	500	1250	2000
	Maksimum Yük	Yatay (kg)	150	140	95	43
		Dikey (kg)	55	45	20	12
	Nominal İtme (N)		2563	1281	512	320
	Strok Aralığı (mm) ※2		100-1500mm/50mm Aralık
Parçalar	AC Servo Motor Gücü (W)		750
	Vidalı Mil Ø (mm)		C7Ø25			C7Ø20
	Yüksek Sertlikte Lineer Kılavuz(mm)		Vidalı Aktüatör
	Kaplin (mm)		17X19			12X19
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Yerleşik	EE-SX674(NPN)

Sensör Düzeni

※1 Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

※2 Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakın.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		A	B	C
Kurşun5	100kg	400	170	350
	120kg	300	132	280
	150kg	200	80	230
Kurşun10	95kg	350	125	260
	120kg	300	100	200
	140kg	250	80	160
Kurşun25	60kg	250	90	175
	80kg	180	72	130
	95kg	150	50	100
Kurşun40	18 kg	250	250	455
	30kg	200	120	250
	43 kg	150	90	163

(Birim : mm)

Duvar Montajı		A	B	C
Kurşun5	100kg	260	110	250
	120kg	190	90	200
	150kg	160	80	130
Kurşun10	90kg	250	100	300
	115kg	180	85	200
	140kg	150	70	150
Kurşun25	60kg	230	100	200
	70kg	210	80	150
	90kg	170	60	100
Kurşun40	15kg	430	190	300
	24 kg	250	120	200
	40kg	170	60	100

(Birim : mm)

Dikey Kurulum		A	C
Kurşun5	30kg	420	420
	40kg	310	310
	55kg	230	230
Kurşun10	25kg	450	450
	35kg	320	320
	45kg	230	230
Kurşun20	15kg	520	520
	20 kg	360	360
	-	-	-
Kurşun40	7 kg	550	550
	12 kg	320	320
	-	-	-

Statik Yükleme Momenti

(Birim : Nm)

BENİM	1770
Milletvekili	1770
Bay	4819

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Vücudun yüksekliği (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Vidalı	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Ekstra uzun strok serisi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Vücudun yüksekliği (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Vidalı	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
