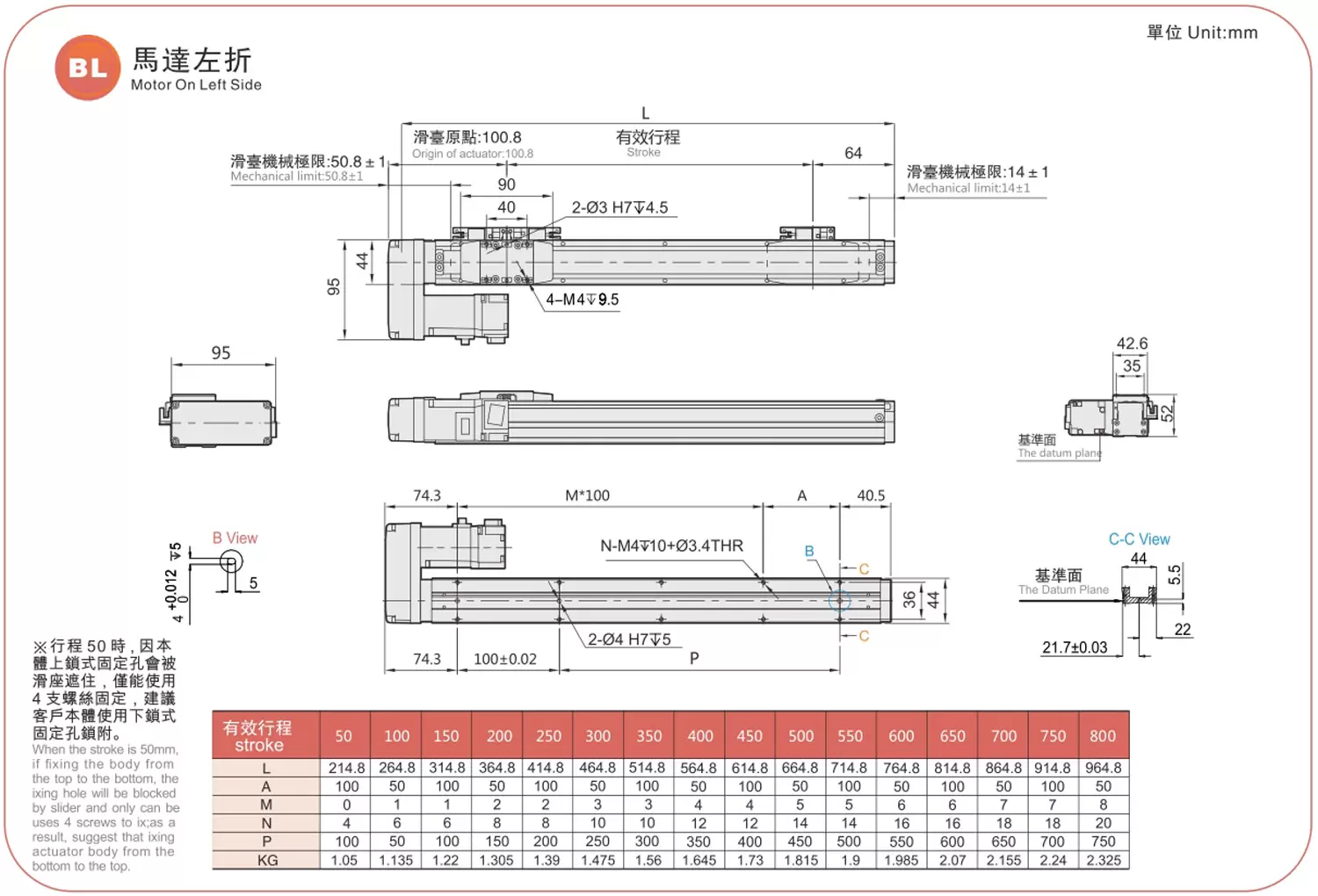

Mevcut konum：Ev > Ürün > Standart Vidalı Aktüatör > GRH Serisi > GRH4 > Motor Sol Taraf

Hafif ve Uzun Ömürlü

Tekrarlanabilirlik:±0,01 mm

Yatay Yük: 25kg

Dikey Yük: 8kg

Maksimum Hız: 100 mm/sn

Nominal İtme (N): 424

Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır .

Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

Kayar koltuğun sert takviyesi

Gövde ve kızak bütünleşik olarak oluşturulmuştur; bu, zayıf sertlik sorununu iyileştirir ve genişliği azaltarak ekipmanın kurulum alanını daha küçük hale getirir.

Kolay bakım

Tüm serinin her iki tarafında, kapağa ihtiyaç duymadan doğrudan yağla doldurulabilen harici yağ enjeksiyon nozulları bulunur. Özel çelik kemer bağı tasarımı tüyleri azaltabilir ve temiz oda ortamlarında kullanılabilir.

Montaj, zaman tasarrufu ve kullanışlı

Çelik şeridi sökmeden yukarıdan aşağıya veya aşağıdan yukarıya sabitlenebilir.
Gövdenin yan tarafına kurulum referans yüzeyi desteği ekleyin. Gövdenin alt kısmında konumlandırma PIN deliği bulunmaktadır.

Mukavemet artar ve pürüzsüzlük artar

Alüminyum gövde yapısının kullanılması nedeniyle gövdenin mukavemeti önemli ölçüde arttırılmıştır. RMH5S/6S ile karşılaştırıldığında, çelik ray alüminyum gövdeye gömülür ve daha sonra topraklanır, böylece yürüme yüksekliğinin ve düzlüğün doğruluğu ± 0,02 mm'nin altına kadar artırılır (RMH10/12 ile karşılaştırıldığında)

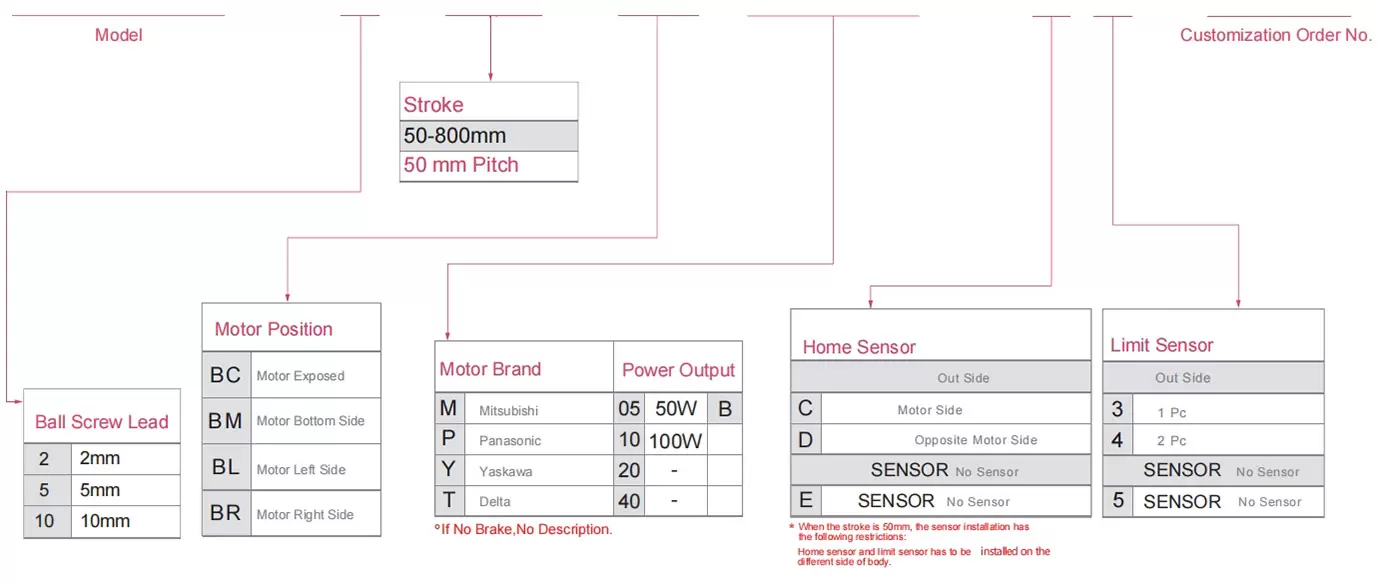

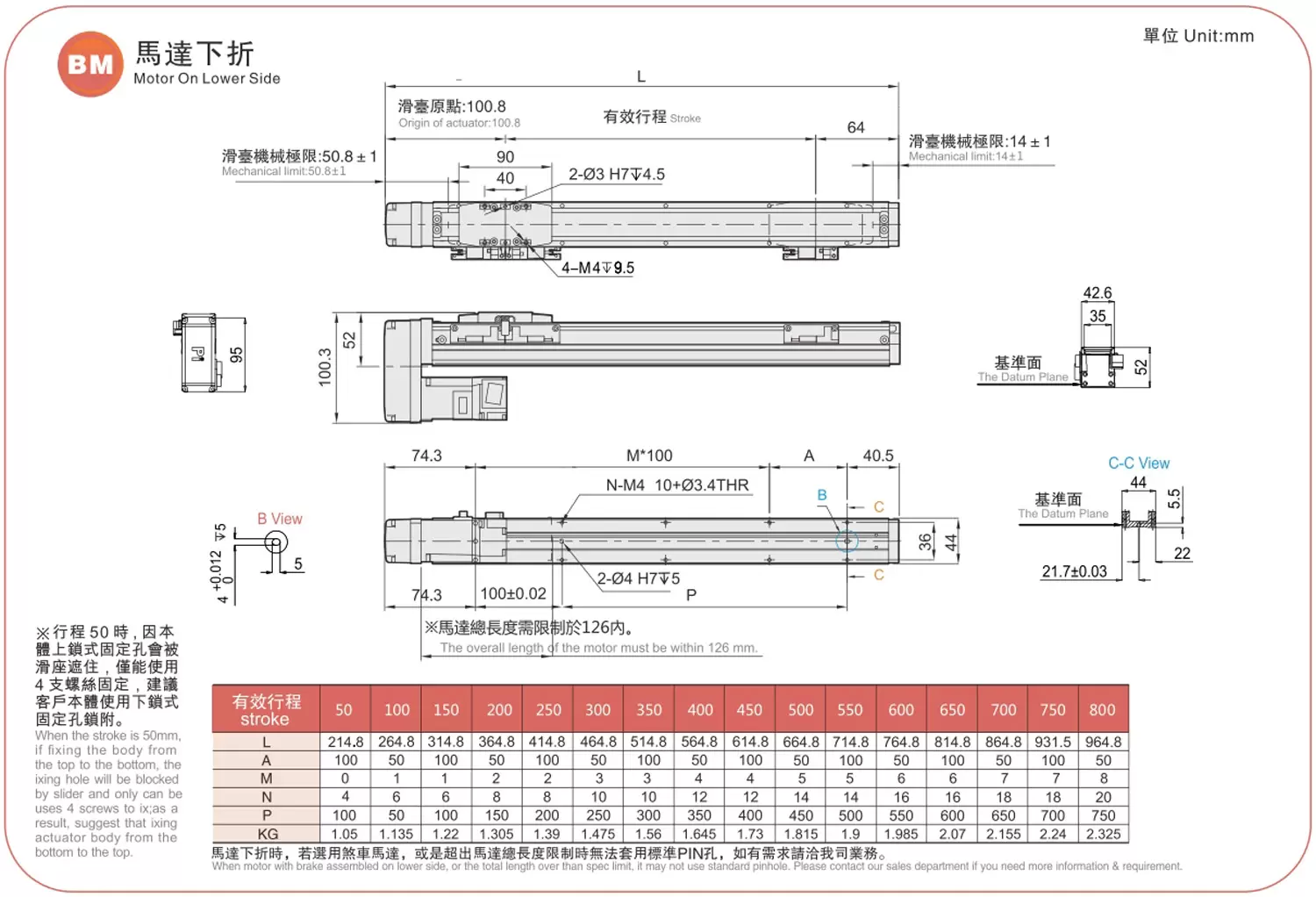

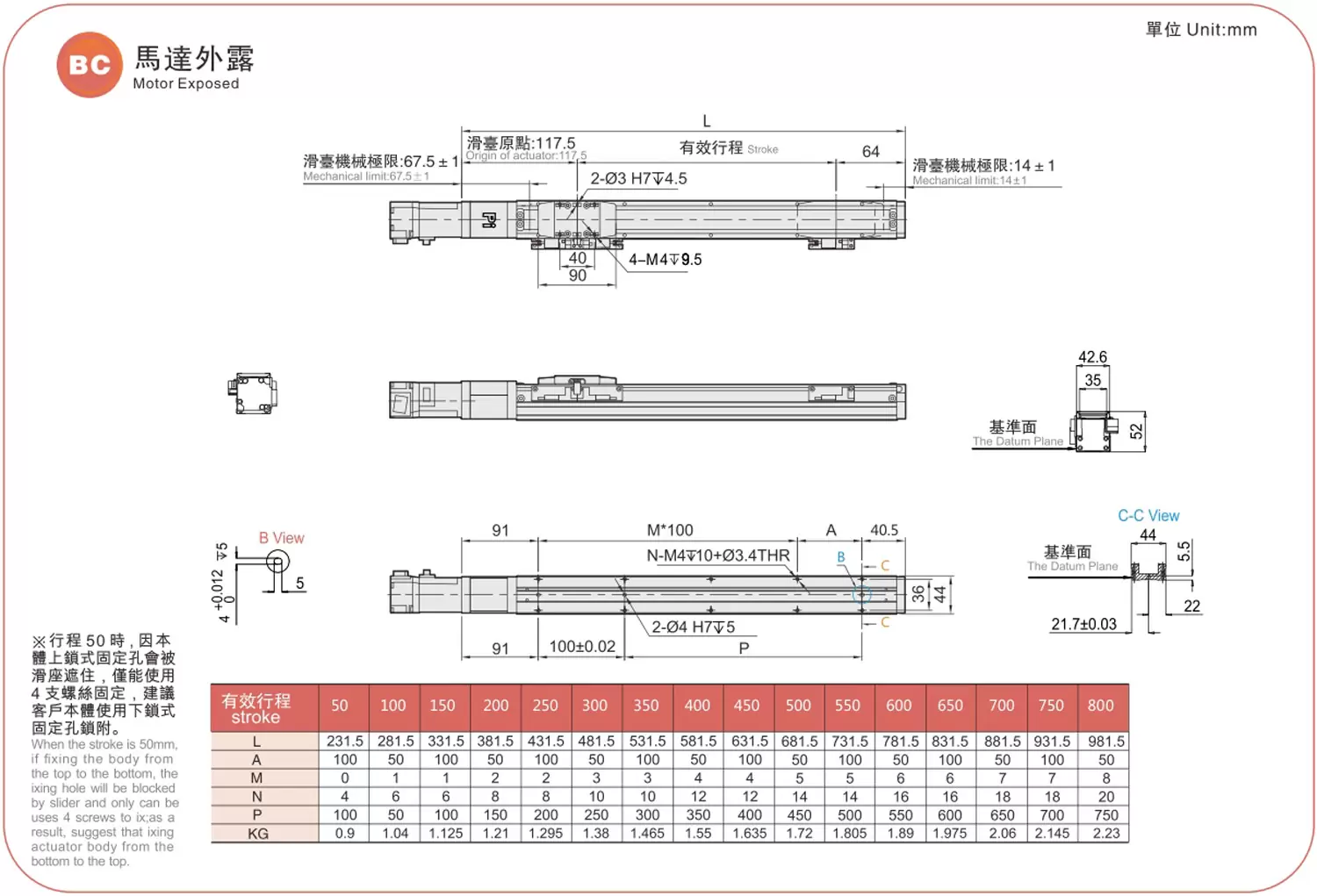

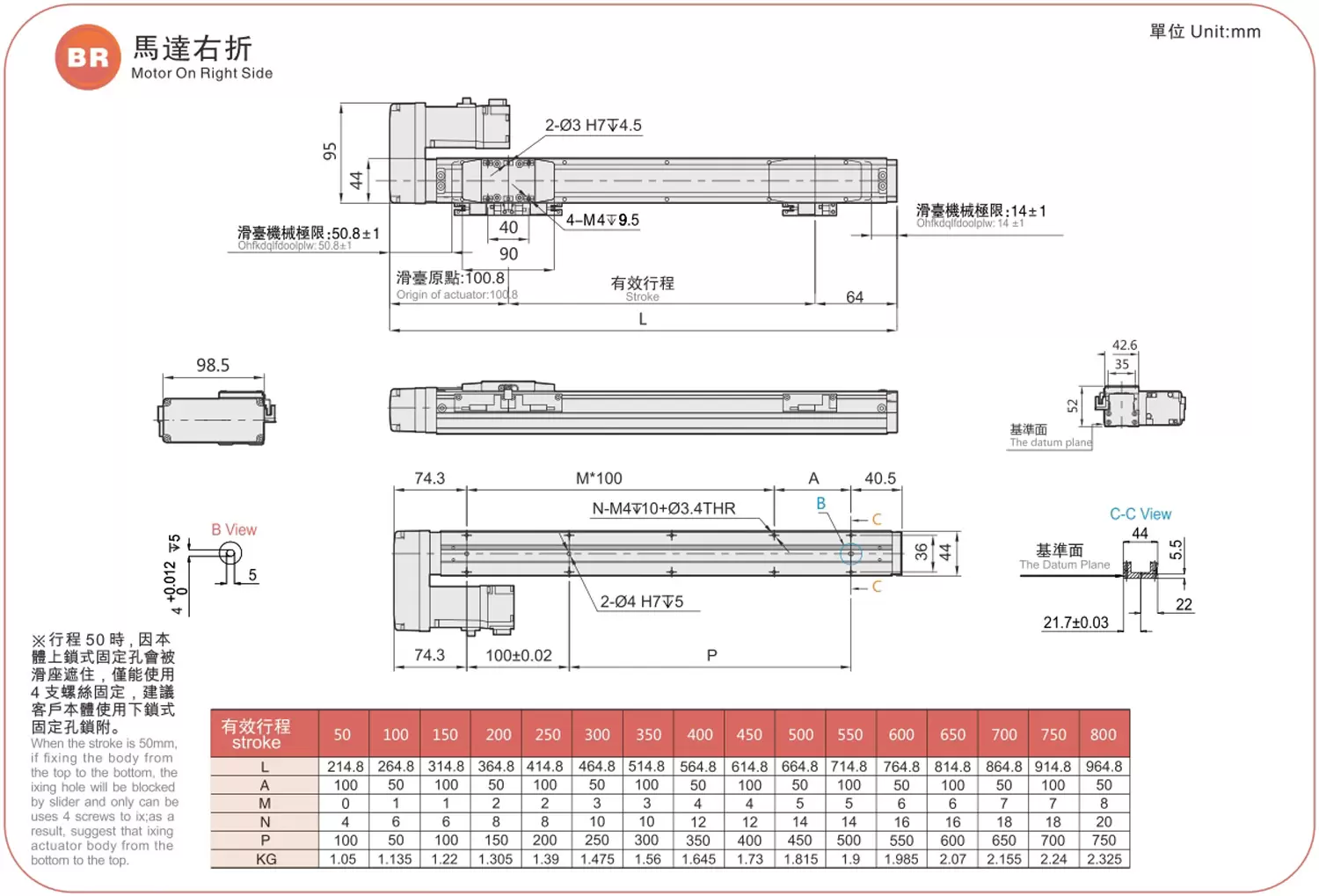

Sipariş Yöntemi

GRH4 - L2 -100- BC- M05B - C4 - 0001

Şartname

Spesifikasyon	Tekrarlanabilirlik(mm)		±0,01
	Kurşun (mm)		2	5	10
	Maksimum Hız (mm/sn)		100	250	500
	Maksimum Yük	Yatay (kg)	25	20	12
		Dikey (kg)	8	5/8	2/3.5
	Nominal İtme (N)		424	141	71
	Strok Aralığı (mm)		50-800mm/50mm Aralık
Parçalar	AC Servo Motor Gücü (W)		50/100W
	Vidalı Mil Ø (mm)		C7Ø10
	Kaplin (mm)		7X8
	Ev Sensörü	Dıştan	EE-SX674(NPN)

Sensör Düzeni

Hızlanma ve yavaşlama değeri 0,2 saniyeye ayarlanmıştır.

* Strok 600 mm'nin üzerinde olduğunda bilyalı vidanın salgısı meydana gelecektir. Bu durumda çalışma hızını düşürmenizi öneririz.

İzin Verilen Çıkıntı

(Birim : mm)

Yatay Kurulum		A	B	C
Kurşun2	12 kg	1000	55	80
	18 kg	750	35	50
	25kg	500	23	32
Kurşun5	10 kg	550	53	70
	15kg	350	32	45
	20 kg	250	22	31
Kurşun10	8 kg	305	59	75
	10 kg	240	45	57
	12 kg	195	37	47

(Birim : mm)

Duvar Montajı		A	B	C
Kurşun2	12 kg	80	55	1000
	18 kg	50	35	750
	25kg	32	23	500
Kurşun5	10 kg	72	52	550
	15kg	45	32	345
	20 kg	31	22	250
Kurşun10	8 kg	75	59	300
	10 kg	58	45	240
	12 kg	47	37	190

(Birim : mm)

Dikey Kurulum		A	C
Kurşun2	4 kg	200	200
	8 kg	100	100
	-	-	-
Kurşun5	4 kg	150	150
	8 kg	75	75
	-	-	-
Kurşun10	2 kg	260	260
	3,5 kg	150	150
	-	-	-

Statik Yükleme Momenti

(Birim : Nm)

BENİM	79
Milletvekili	79
Bay	116

*Tablodaki tork değeri ağırlık merkezini göstermektedir.

*Ürün belirtilen şartlarda kullanıldığında çalışma ömrü 10.000 km'dir.

*Veri bilgileri tavana montajlı ters kullanım için değildir. Tavana monte ters kullanım uygulamak istiyorsanız detaylar için bizimle iletişime geçin.

Elektrikli Aktüatörün Spesifikasyon İndeksi

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Vidalı	GRH4	50/100W	44	±0,01	10	2	25	8	10
							5	20	5	250
							10	12	3.5	500
		GRH 5	100W	54	±0,01	12	2	30	10	100
							5	30	10	250
							10	15	5	500
							20	10	2.5	1000
		GRH 7	100W	75	±0,01	12	2	35	11	100
							5	35	11	100
							10	17	6	500
							20	11	3	1000
		GRH 8	200/400W	82	±0,01	16	5	50	15	250
							10	30	8	500
							20	18	3	1000
		GRH12	400W	120	±0,01	16	5	110	33	250
							10	88	22	500
							20	40	10	1000
							32	30	8	1600
		GRH15	750W	150	±0,01	20	5	120	50	2563
							10	120	40	1281
							20	83	25	640
							40	43	12	320

*En yüksek hız, servo motorun maksimum devrine (3000) dayanmaktadır.

Uzun Vuruşlu Vidalı Aktüatör

Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Vidalı Özellik		Maksimum Yük(kg)		Maksimum hız (mm/sn) *1
Nerede Kullan	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	Tekrarlanabilirlik (mm)	Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey	Maksimum hız (mm/sn) *1
Standart	Vidalı	GRH 5M	100W	54	±0,01	12	2	30	10	100
		GRH 8M	200/400W	82	±0,01	16	5	50	15	250
		GRH 12M	400W	120	±0,01	16	5	110	33	1600
