Hafif ve Uzun Ömürlü

Gövde genişliği: 170-90 mm

Tekrarlanabilirlik: ±0,005/0,01 mm

Yatay Yük: 120 kg

Dikey Yük: 50 kg

Maksimum Hız: 2000 mm/s

Hareket Aralığı: 100-1250 mm

Motorun hızlanma ve yavaşlama sürelerini 0,2 saniyeye ayarlayın.

Standart özellikler, ters vinçlerin kullanımı için geçerli değildir. Herhangi bir talebiniz varsa, lütfen telefonla bizimle iletişime geçin veya çevrimiçi olarak mesaj bırakın.

Teslim süresi: 7-10 gün

PDF

3D indirme

Cadenas3 İndir

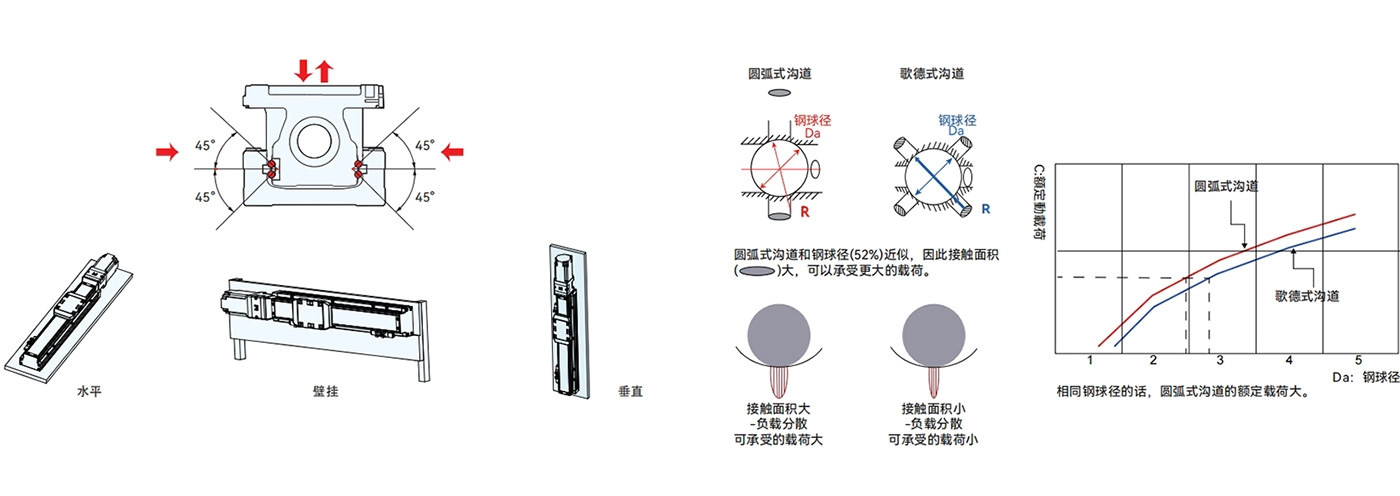

Dört sütunlu bilye tasarımı - geliştirilmiş doğruluk

Boşluksuz yapısı sayesinde "dairesel yay oluğuna" hafif ve kolay bir şekilde hareket edebilir, bu da uzun süre yüksek hassasiyeti korumayı kolaylaştırır.
İç kaydırıcı, dört yönde de aynı nominal yükü taşıyabilir ve her yönde kullanılabilir.
Yüksek rijitlik, yüksek hassasiyet, düşük sürtünme, yüksek hızlı hareket yük kapasitesi ve uzun kullanım ömrü sunar.

Daha kompakt yapı

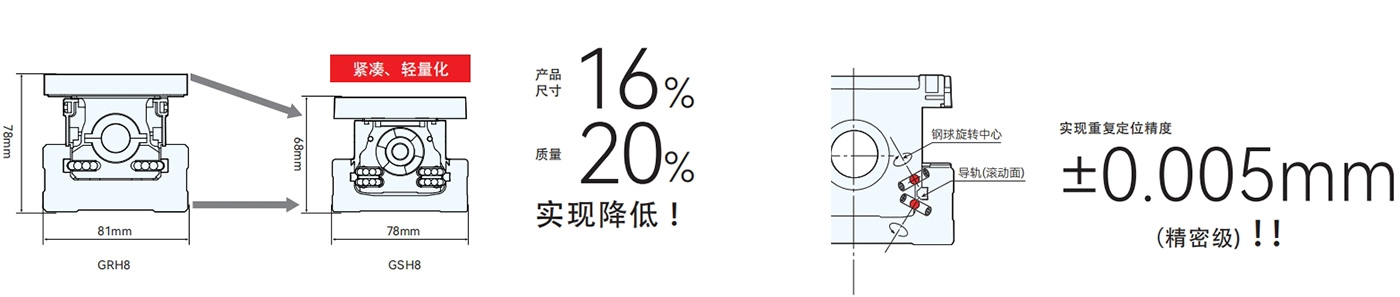

Geleneksel ürünlere kıyasla ürün boyutu küçültülmüştür. Ekipmana kolayca monte edilebilir ve ekipmanın kendisinin minyatürleştirilmesine de katkıda bulunur.

Uzun yolculuk

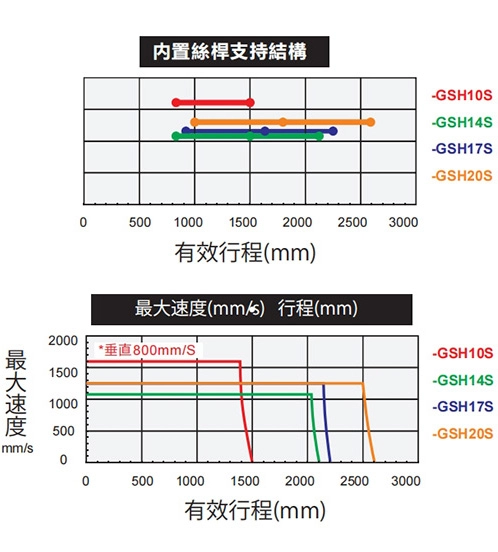

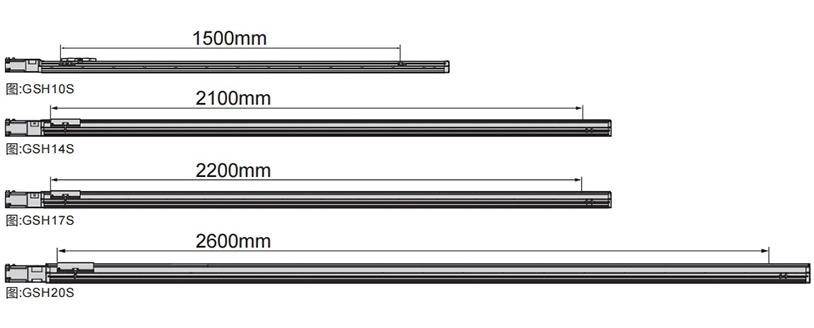

3000 mm'ye kadar hareket aralığına ve 2200 mm/s azami hıza sahip, dört kolonlu, bilyalı vidalı, gömülü kayar tabla.

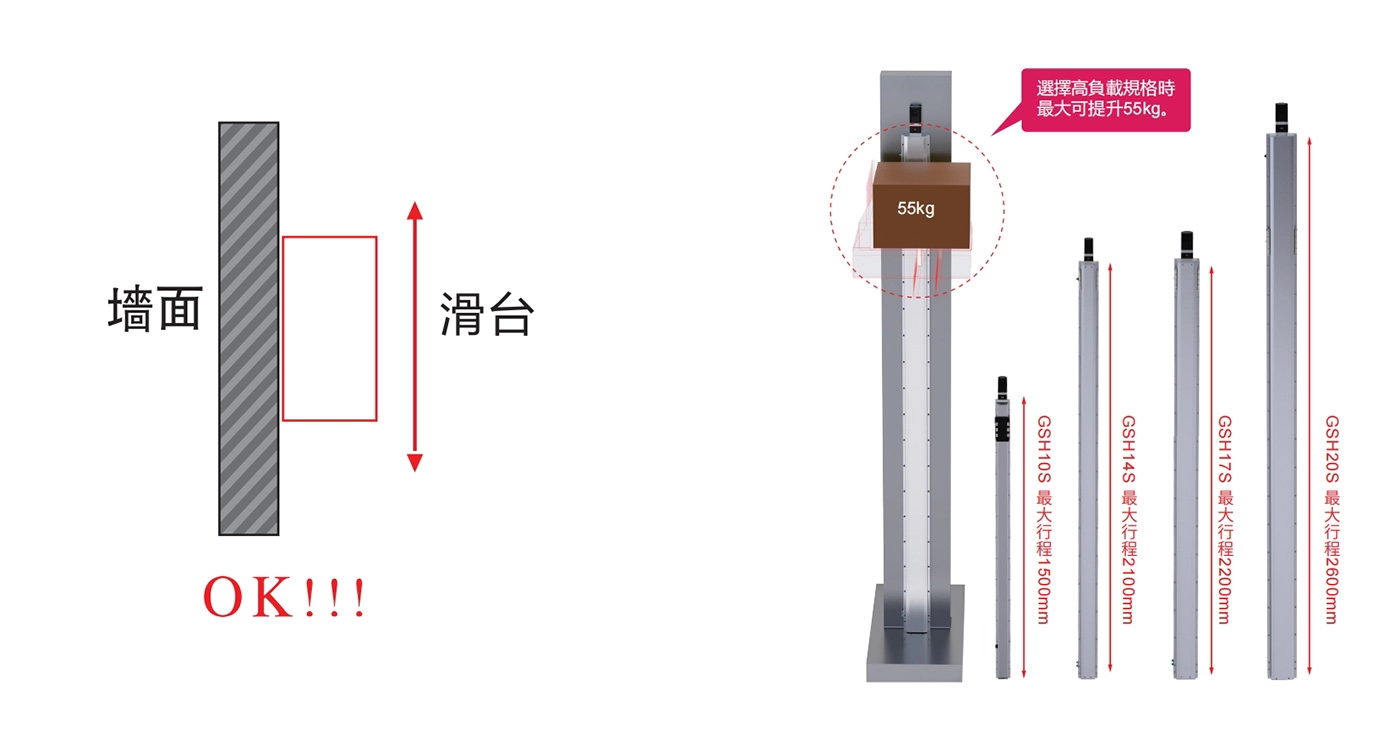

Dikey olarak monte edilebilir.

Tüm seriler dikey olarak monte edilebilir.

Basit bakım - son derece düşük maliyet

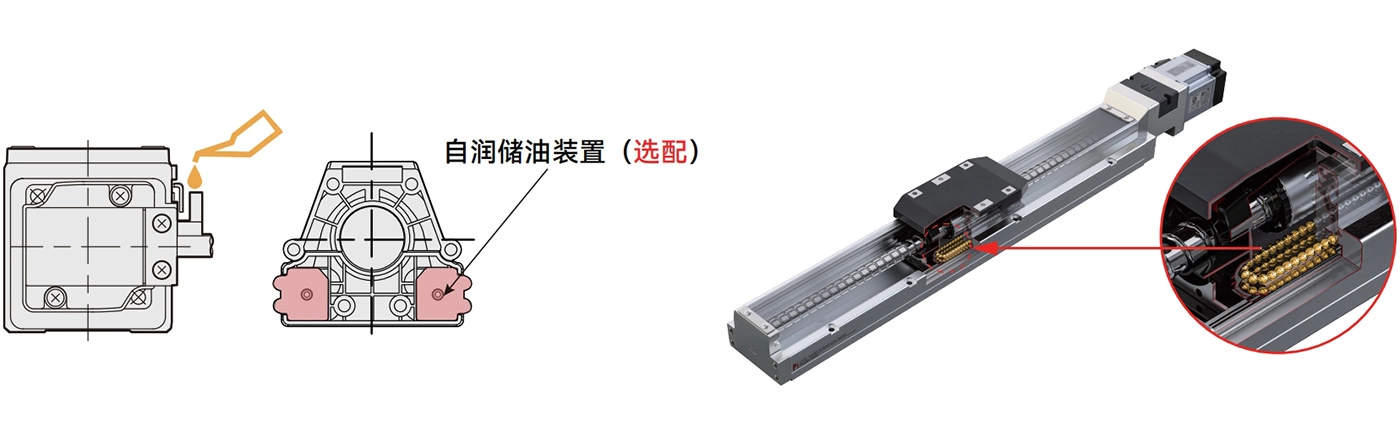

Serinin tamamı, kapağı çıkarmadan harici olarak yağlanabilir. Özel çelik kayış yapısı tasarımına sahip, kendinden yağlamalı yağ depolama sistemine sahiptir.

Komple tasarımlar - sayısız avantaj

Çelik bant koruması sayesinde yab cisimlerin doğrudan kayar tablaya düşmesi önlenir ve toz oluşumu azaltılır; temiz oda ortamlarında kullanılabilir ve farklı üreticilerin motorları ve montaj yöntemleriyle donatılabilir.

Sipariş Yöntemi

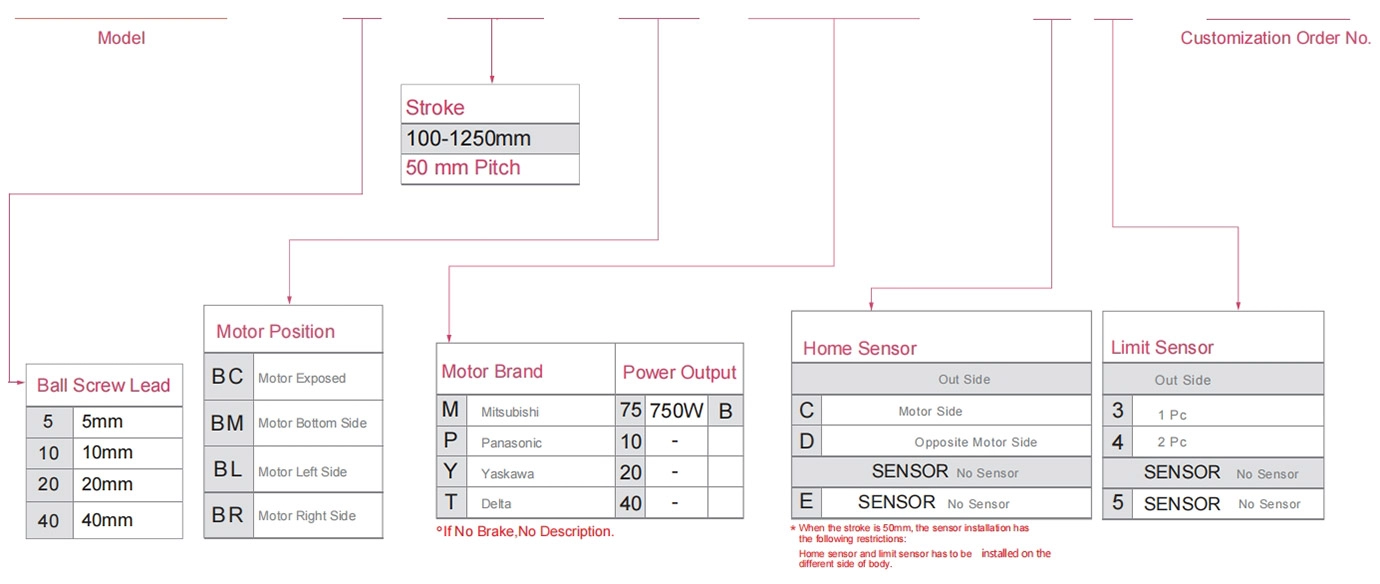

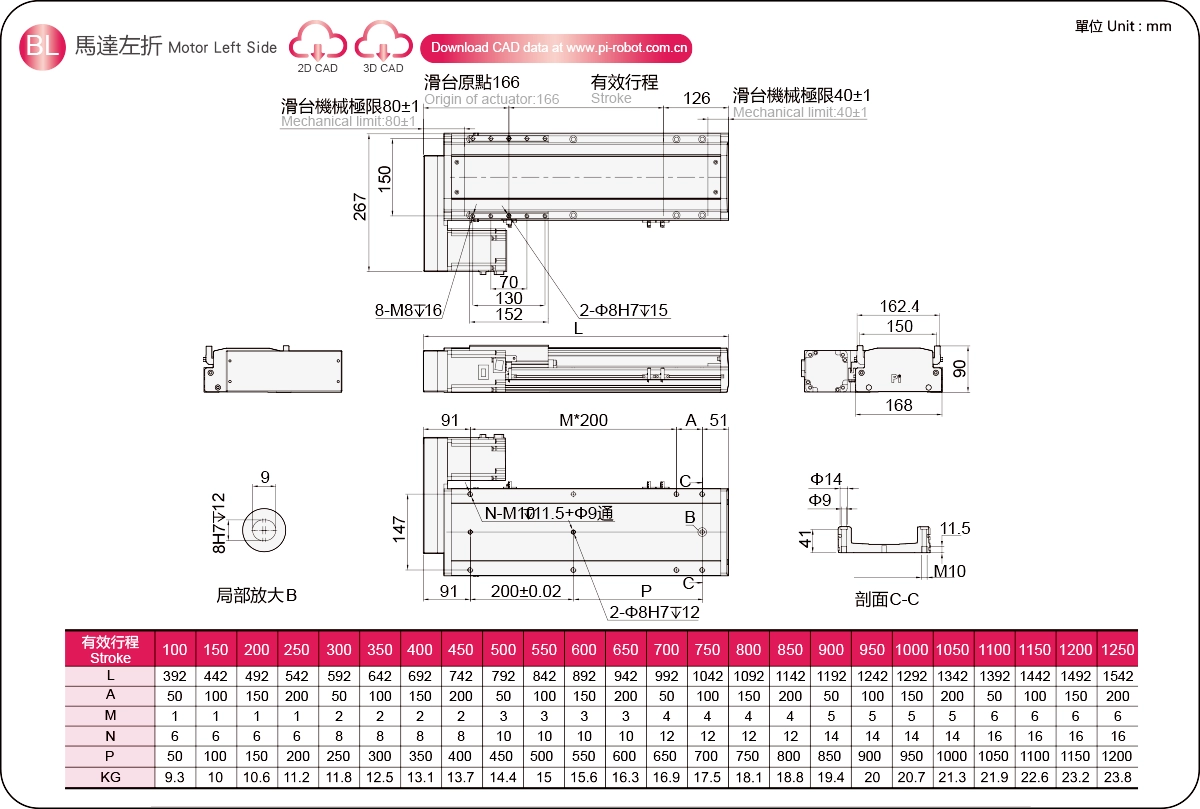

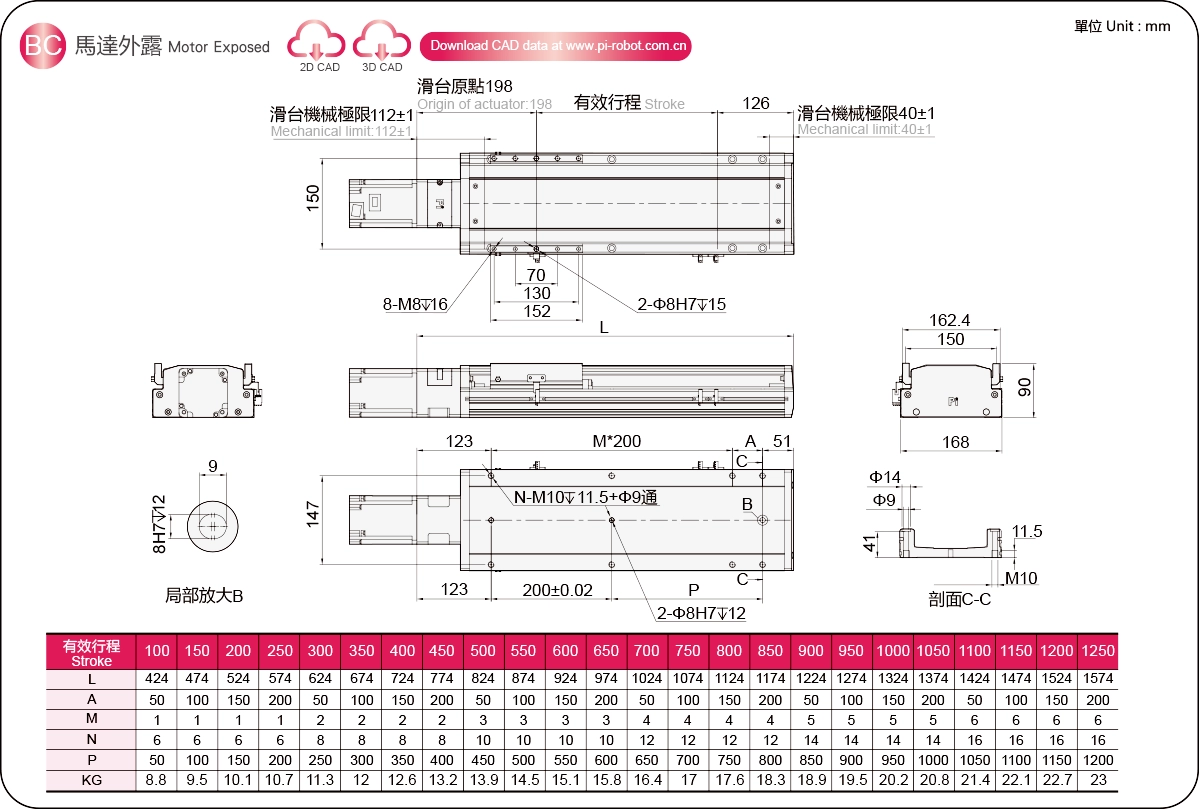

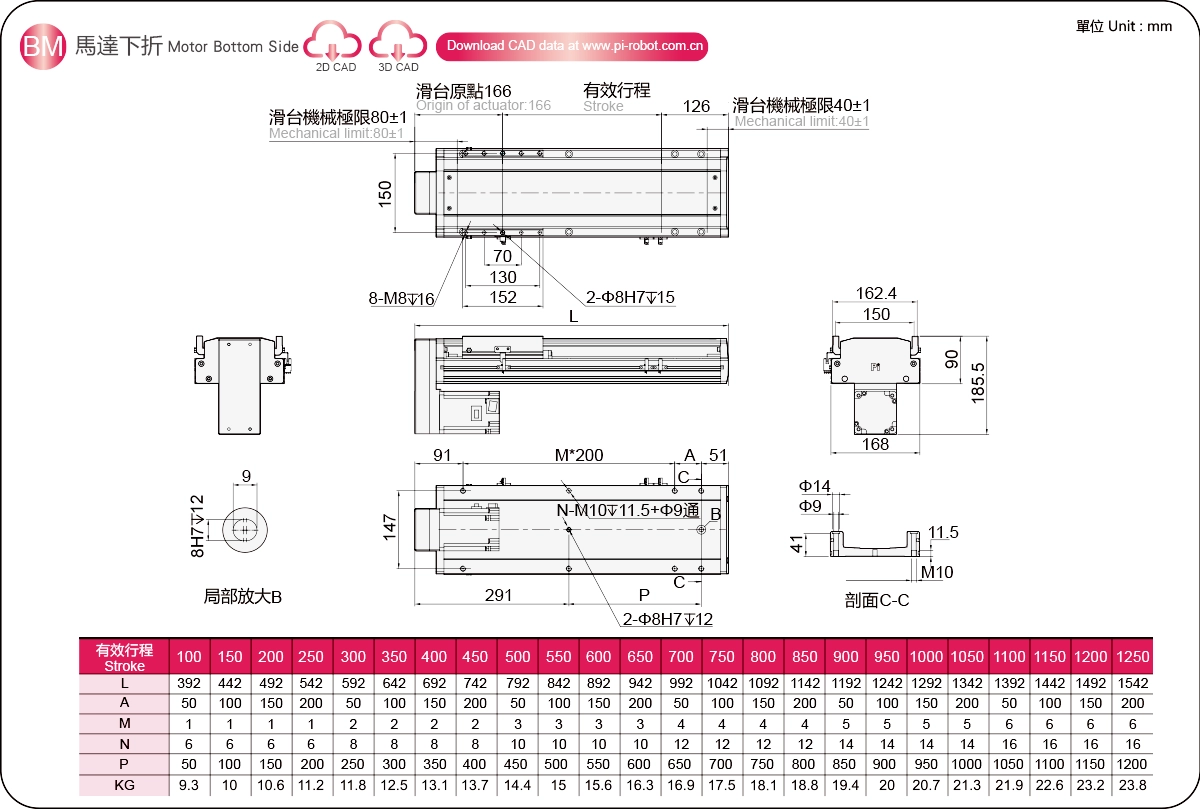

GSH17 - L5-100-BC-M75B - C4 -0001

Özellikler

Özel	Tekrarlanabilirlik (mm)		±0,005/0,01
	Bilyalı Vidalı Vida Adımı (mm)		5	10	20	40
	Maksimum Hız (mm/sn) ※1		250	500	1000	2000
	Maksimum Yük Kapasitesi	Yatay (kg)	120	110	75	35
		Dikey (kg)	50	40	25	10
	Nominal İtme Kuvveti (N)		2563	1281	640	320
	Vuruş Aralığı (mm) ※2		100-1250 mm/50 mm Adım
Parçalar	AC Servo Motor Gücü (W)		750
	Bilyalı Vida Ø (mm)		C7Ø20
	Yüksek Rijitlikli Lineer Kılavuz (mm)		Bilyalı Vidalı Aktüatör
	Bağlantı (mm)		12X19
	Ev Sensörü	Dıştan	EE-SX672(NPN)
		Dahili	EE-SX674(NPN)

Sensör Yerleşimi

※1 Hızlanma ve yavaşlama değeri 0,2 saniye olarak ayarlanmıştır.

※2 Strok 600 mm'yi aştığında bilyalı vidanın salınımı meydana gelir. Bu durumda çalışma hızını düşürmenizi öneririz. Ayrıntılar için lütfen P85'e bakınız.

İzin Verilebilir Çıkıntı

(Birim: mm)

Yatay Kurulum		A	B	C
Kurşun5	70 kg	600	180	241
	90 kg	400	138	208
	120 kg	200	94	156
Kurşun10	65 kg	600	168	234
	85 kg	500	126	169
	110 kg	400	90	143
Kurşun20	35 kg	500	240	306
	55 kg	400	126	195
	75 kg	300	90	137
Kurşun40	15 kg	400	294	384
	22 kg	300	168	247
	-	-	-	-

(Birim: mm)

Duvar Montajı		A	B	C
Kurşun5	70 kg	600	221	174
	90 kg	400	176	132
	120 kg	200	143	97
Kurşun10	60 kg	600	260	180
	80 kg	500	176	132
	110 kg	400	143	90
Kurşun20	30 kg	500	368	306
	50 kg	400	208	168
	75 kg	300	169	90
Kurşun40	12 kg	400	494	384
	22 kg	300	247	174
	-	-	-	-

(Birim: mm)

Dikey Kurulum		A	C
Kurşun5	20 kg	480	480
	30 kg	320	320
	50 kg	180	180
Kurşun10	15 kg	500	500
	25 kg	350	350
	40 kg	200	200
Kurşun20	10 kg	450	450
	25 kg	250	250
	-	-	-
Kurşun40	4 kg	850	850
	10 kg	320	320
	-	-	-

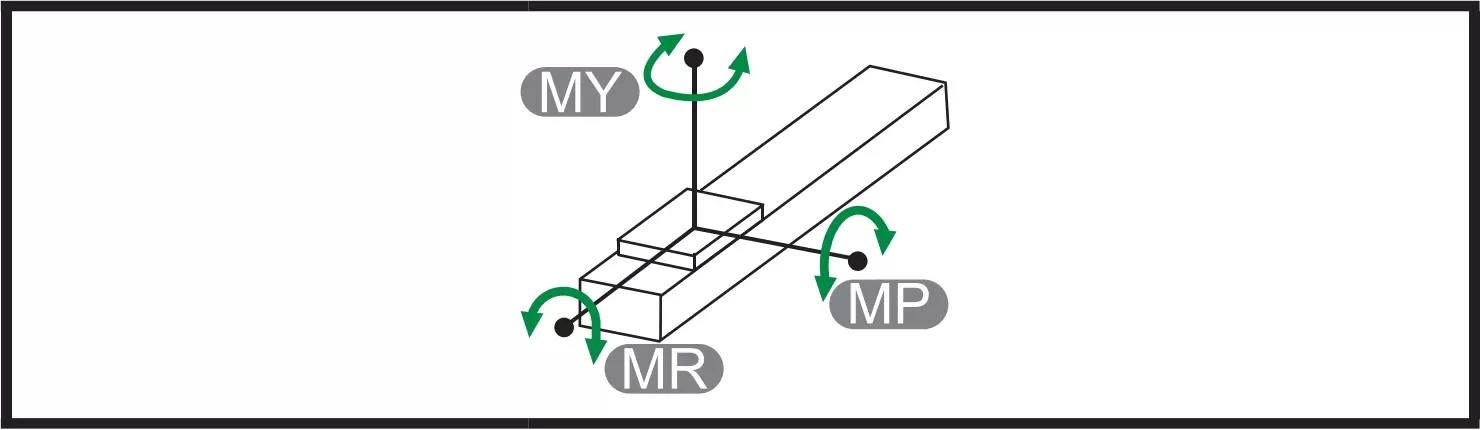

Statik Yükleme Momenti

(Birim: Nm)

BENİM	728
MP	728
Bay	1876

*Grafikteki tork değeri, ağırlık merkezini göstermektedir.

*Ürün belirtilen koşullar altında kullanıldığında, kullanım ömrü 10.000 km'dir.

*Veri bilgileri, tavana ters monte kullanım için değildir. Tavana ters monte kullanım uygulamak istiyorsanız, ayrıntılar için bizimle iletişime geçin.

Elektrikli Aktüatör Teknik Özellikler Endeksi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	vücut yüksekliği (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Bilyalı Vida	GSH6	100W	60	50	±0,005/0,01	12	5	30	15	250
								5	30	15	250
								10	18	7	500
								10	18	7	500
								20	12	3	1000
								20	12	3	1000
		GSH8	400W	80	68	±0,005/0,01	16	5	50	20	250
								5	50	20	250
								10	35	10	500
								10	35	10	500
								20	20	5	1000
								20	20	5	1000
		GSH10	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000

Ekstra uzun strok serisi

Kullanım Alanı	Sürüş Modu	Model Özellikleri	Motor Çıkışı (w)	Genişlik (mm)	vücut yüksekliği (mm)	Tekrarlanabilirlik (mm)	Bilyalı Vida Özellikleri		Maksimum Yük Kapasitesi (kg)		Maksimum hız (mm/s) *1
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
							Dış Çap (mm)	Kurşun (mm)	Yatay	Dikey
Standart	Bilyalı Vida	GSH10S	400W	100	70	±0,005/0,01	16	5	60	22	250
								5	60	22	250
								10	45	16	500
								10	45	16	500
								20	30	7	1000
								20	30	7	1000
								32	20	5	1600
								32	20	5	1600
		GSH14S	400W	135	78	±0,005/0,01	16	5	110	33	250
								5	110	33	250
								10	88	22	500
								10	88	22	500
								20	40	10	1000
								20	40	10	1000
								32	30	8	1600
								32	30	8	1600
		GSH17S	750W	170	90	±0,005/0,01	20	5	120	50	250
								5	120	50	250
								10	110	40	500
								10	110	40	500
								20	75	25	1000
								20	75	25	1000
								40	35	10	2000
								40	35	10	2000
		GSH20S	750W	200	102	±0,005/0,01	25	5	150	55	250
								5	150	55	250
								10	140	45	500
								10	140	45	500
								25	95	20	1250
								25	95	20	1250
							20	40	43	12	2000
							20	40	43	12	2000
